Moduł SITOP PSE202U NEC CLASS 2 | 6EP1962-2BA00 Siemens

Alternatywny kod produktu: 6EP19622BA00

Opis i Kluczowe Cechy

Moduł redundancji SITOP PSE202U (symbol 6EP1962-2BA00) firmy Siemens to specjalistyczne urządzenie przeznaczone do odsprzęgania i buforowania dwóch zasilaczy 24 V DC w celu zwiększenia niezawodności systemu. Dzięki ograniczeniu mocy wyjściowej do 100 VA zapewnia bezpieczne zasilanie odbiorników, a wbudowany styk sygnalizacyjny umożliwia monitorowanie stanu przez sterownik lub system nadzoru.

• Napięcie wejścia/wyjścia 24 V DC: dedykowany do pracy w standardowych przemysłowych szynach zasilania, kompatybilny z zasilaczami SITOP i innymi urządzeniami 24V.
• Ograniczenie mocy wyjściowej do 100 VA (NEC Class 2): spełnia wymogi bezpieczeństwa dla obwodów o ograniczonej energii, minimalizując ryzyko przegrzania i uszkodzenia odbiorników.
• Funkcja redundancji: w przypadku awarii jednego z dwóch podłączonych zasilaczy, drugi przejmuje zasilanie, zapewniając ciągłość pracy krytycznych obwodów.

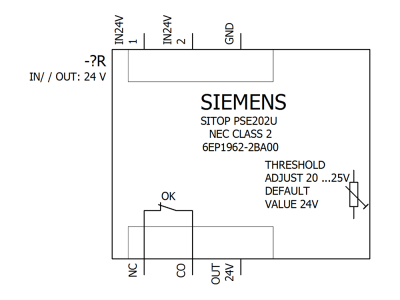

• Styk sygnalizacyjny: informuje o stanie modułu (np. zanik napięcia na jednym wejściu) – może być podłączony do PLC, PC lub systemu sterowania.
• Możliwość łączenia równoległego zasilaczy: umożliwia zwiększenie całkowitej mocy systemu przy zachowaniu redundancji – odpowiedni dla instalacji wymagających skalowalności i niezawodności.

Zgodność z Normami

Moduł jest zgodny z wymaganiami amerykańskiej normy NEC Class 2 (National Electrical Code), która definiuje obwody o ograniczonej mocy i energii. Posiada oznaczenie CE potwierdzające spełnienie wymogów Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł SITOP PSE202U jest przeznaczony do systemów, w których niezawodność zasilania 24 V DC ma kluczowe znaczenie – szczególnie w automatyce przemysłowej, instalacjach bezpieczeństwa i sterowaniu maszyn.

• Redundancyjne zasilanie sterowników PLC i układów automatyki – zapobiega przestojom przy awarii pojedynczego zasilacza.
• Zasilanie czujników i aktuatorów w systemach bezpieczeństwa (np. wyłączniki awaryjne, zawory) – wymagane ciągłe napięcie nawet w przypadku uszkodzenia głównego źródła.
• Łączenie równoległe identycznych zasilaczy w celu zwiększenia mocy wyjściowej przy zachowaniu redundancji – odpowiednie dla rozbudowanych szaf sterowniczych.
• Separacja obwodów zasilania w aplikacjach wymagających galwanicznego odsprzęgnięcia dwóch zasilaczy, np. w systemach z oddzielnymi zasilaczami dla części wykonawczej i sterującej.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Momenty dokręcania przewodów oraz maksymalne przekroje żył należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobrać do projektowanego prądu obciążenia. Przed podłączeniem upewnić się, że oba zasilacze są tego samego typu i mają identyczne parametry napięcia wyjściowego.

FAQ

• Jak działa funkcja redundancji w module SITOP PSE202U? Moduł odsprzęga dwa zasilacze 24 V DC, a w przypadku awarii jednego z nich automatycznie przełącza obciążenie na drugi, zapewniając nieprzerwane zasilanie. Moc wyjściowa jest ograniczona do 100 VA, co odpowiada wymogom NEC Class 2.
• Do czego służy styk sygnalizacyjny? Styk sygnalizuje stan pracy modułu – najczęściej zanik napięcia na jednym z wejść. Można go podłączyć do wejścia cyfrowego sterownika PLC, komputera lub systemu SCADA, aby otrzymać informację o konieczności interwencji serwisowej.
• Czy moduł można stosować z zasilaczami innych producentów? Zgodnie z danymi producenta, moduł jest optymalnie dostosowany do zasilaczy Siemens SITOP. Do poprawnego działania redundancji wymagane jest użycie dwóch zasilaczy o identycznych parametrach napięciowych (24 V DC) i kompatybilnej charakterystyce. W przypadku innych zasilaczy należy skonsultować się z producentem.
