Moduł SINAMICS S120 | 6SL3120-1TE26-0AC0 Siemens

Opis i Kluczowe Cechy

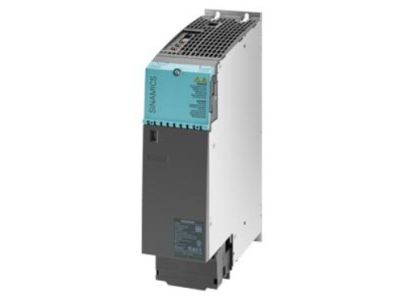

Moduł silnikowy SINAMICS S120 w formacie Booksize C to zaawansowany element systemu napędowego Siemens, przeznaczony do precyzyjnego sterowania silnikami trójfazowymi. Zapewnia wejście 600V DC i wyjście 400V 3AC przy prądzie 60A, co czyni go odpowiednim do zastosowań w przemyśle ciężkim i maszynach o wysokiej mocy. Wbudowane zoptymalizowane próbkowanie impulsów minimalizuje straty energeyczne, a funkcje Safety Integrated zwiększają bezpieczeństwo pracy.

• Wejście 600V DC: Zapewnia efektywną konwersję napięcia dla systemów zasilania DC, redukując straty energii w procesie sterowania napędami.
• Wyjście 400V 3AC/60A: Przeznaczone do zasilania silników trójfazowych o średnim i dużym poborze mocy, charakteryzuje się wysoką wydajnością energetyczną.
• Format Booksize C: Kompaktowa budowa ułatwia montaż w szafach sterowniczych i rozdzielnicach, optymalizując przestrzeń instalacyjną.
• Wewnętrzne chłodzenie powietrzem: Zapobiega przegrzewaniu się modułu podczas intensywnej pracy, zapewniając stabilność parametrów elektrycznych.
• Zoptymalizowane próbkowanie impulsów: Redukuje emisję harmonicznych i straty w układzie napędowym, zwiększając efektywność energetyczną.
• Funkcje Safety Integrated: Wbudowane systemy bezpieczeństwa (np. STO – Safe Torque Off) minimalizują ryzyko awarii i zagrożenia dla personelu.

Zgodność z Normami

Moduł SINAMICS S120 spełnia wymogi norm europejskich dotyczących bezpieczeństwa maszyn (EN 61800-5-2), kompatybilności elektromagnetycznej (EN 61800-3) oraz dyrektywy maszynowej 2006/42/WE. Posiada oznaczenie CE.

Zastosowanie

Moduł silnikowy SINAMICS S120 znajduje zastosowanie w zaawansowanych systemach napędowych wymagających precyzyjnego sterowania prędkością, momentem i pozycją silników trójfazowych.

• Napędy przemysłowe w maszynach CNC, robotach i taśmociągach.
• Systemy wentylacji i klimatyzacji o dużej mocy.
• Sterowanie pompami i wentylatorami w zakładach produkcyjnych.
• Zastosowania w branży energetycznej, np. w elektrowniach wiatrowych lub systemach kogeneracyjnych.
• Maszyny pakujące i przetwórstwa spożywczego wymagające wysokiej precyzji ruchu.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Wymagane jest zapewnienie odpowiedniego chłodzenia powietrzem – zachować minimalne odstępy między modułami w szafie sterowniczej. Przed podłączeniem należy upewnić się, że napięcie zasilania DC wynosi 600V oraz że obwód wyjściowy jest odłączony. Używać dedykowanych kabli DRIVE-CLiQ do komunikacji z innymi komponentami systemu. Po montażu przeprowadzić testy funkcjonalne, w tym sprawdzenie parametrów wyjściowych i systemów bezpieczeństwa.

FAQ

• Czy moduł SINAMICS S120 posiada certyfikaty dla zastosowań przemysłowych? Tak, spełnia normy EN 61800-5-2 (bezpieczeństwo), EN 61800-3 (EMC) oraz posiada deklarację zgodności CE.
• Jakie jest maksymalne obciążenie prądowe modułu? Maksymalny prąd wyjściowy wynosi 60A przy napięciu 400V AC.
• Czy moduł współpracuje z innymi systemami napędowymi? Tak, dzięki interfejsowi DRIVE-CLiQ moduł może być zintegrowany z innymi komponentami systemu SINAMICS oraz urządzeniami trzecich firm zgodnymi z tym standardem.
