Moduł silnikowy LEVEL 4 | mH-E16-4 F&F

Alternatywny kod produktu: mH-E16 / 4

Opis i Kluczowe Cechy

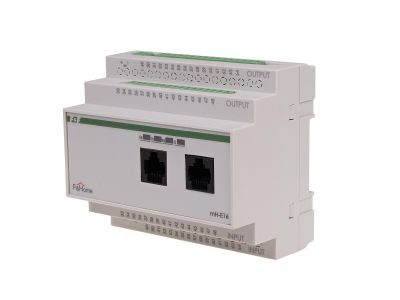

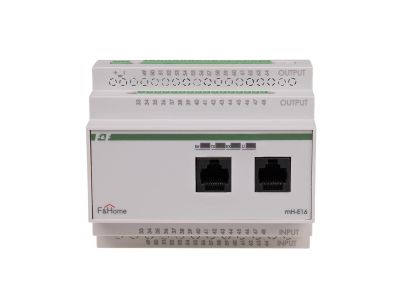

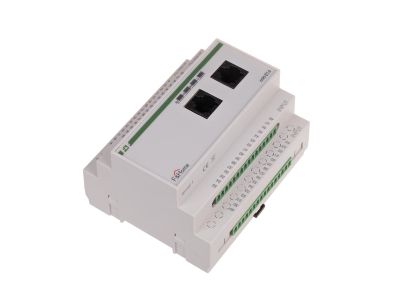

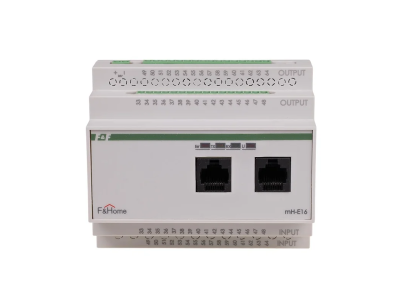

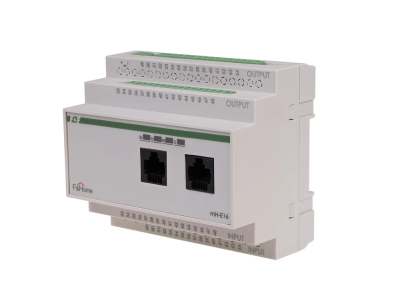

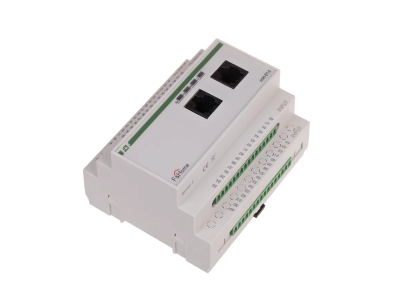

Moduł silnikowy F&Home LEVEL 4 o symbolu mH-E16-4 to zaawansowane urządzenie przeznaczone do sterowania roletami zewnętrznymi (w tym antywłamaniowymi) oraz żaluzjami pionowymi i poziomymi, zasilanymi silnikami 230 V AC lub 24 V DC. Zajmuje pole 6 modułów w rozdzielnicy i jest zasilany napięciem 24 V DC, co zapewnia bezpieczną pracę przy niskim napięciu sterowania. Komunikacja z panelem dotykowym odbywa się po magistrali CAN, umożliwiając zdalne załączanie oraz programowanie scen i czasowych harmonogramów.

• Zasilanie 24 V DC: bezpieczne niskie napięcie sterowania – możliwość rozlokowania przycisków w dowolnych punktach budynku bez ryzyka porażenia.
• Szerokość 6 modułów (standard DIN): kompaktowa zabudowa w rozdzielnicy, oszczędność miejsca przy jednoczesnej dużej funkcjonalności.
• Komunikacja CAN: integracja z panelami dotykowymi i systemem F&Home – zdalne sterowanie, sceny, automatyczne harmonogramy czasowe.
• Podwójne wejścia dla każdego silnika: sterowanie góra/dół (lub prawo/lewo) z blokadą jednoczesnego załączenia obu kierunków – ochrona napędu przed uszkodzeniem.
• Maksymalny czas załączenia napędu: zabezpieczenie przed przeciążeniem i niekontrolowaną pracą silnika – automatyczne zatrzymanie po przekroczeniu zdefiniowanego czasu.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż oraz eksploatacja muszą być przeprowadzone zgodnie z dokumentacją techniczną i przepisami krajowymi.

Zastosowanie

Moduł mH-E16-4 dedykowany jest do inteligentnych instalacji budynkowych, gdzie wymagane jest scentralizowane sterowanie napędami rolet i żaluzji z poziomu rozdzielnicy. Sprawdza się zarówno w domach jednorodzinnych, jak i w obiektach komercyjnych.

• Sterowanie roletami zewnętrznymi antywłamaniowymi – podniesienie i opuszczenie z blokadą ruchu.
• Sterowanie żaluzjami poziomymi i pionowymi (góra/dół oraz obrót lameli) za pomocą modułów przekaźnikowych mH-R8x8 lub mH-R2x16.
• Integracja z panelami dotykowymi F&Home – zdalne wyzwalanie pojedynczych silników lub scen grupowych.
• Rozbudowa instalacji o kolejne moduły silnikowe (kolejne poziomy) – skalowalność systemu wejść/wyjść.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obciążeniem prądowym odbiorników oraz wymaganiami producenta. Do podłączenia przycisków sterujących zaleca się stosowanie przewodów typu UTP. Moduł współpracuje z łącznikami monostabilnymi (dzwonkowymi) zasilanymi napięciem 24 V DC.

FAQ

• Jakie napięcie zasilania modułu? Moduł wymaga zasilania 24 V DC. To niskie napięcie gwarantuje bezpieczeństwo obsługi przycisków sterujących rozmieszczonych w budynku.
• Czy mogę sterować silnikami 230 V? Tak, moduł mH-E16-4 współpracuje z modułami wykonawczymi mH-R8x8 lub mH-R2x16, które przełączają obwody silnikowe 230 V AC. Same wejścia/wyjścia modułu pracują w niskim napięciu.
• Czy możliwa jest rozbudowa o kolejne moduły? Tak, system pozwala na zastosowanie kilku modułów silnikowych w różnych poziomach (LEVEL 1, 2, …). Każdy poziom posiada oddzielną numerację wejść/wyjść, co ułatwia instalację i późniejszą diagnostykę.
