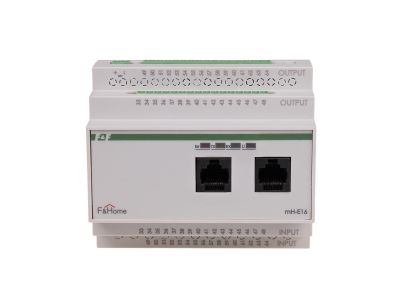

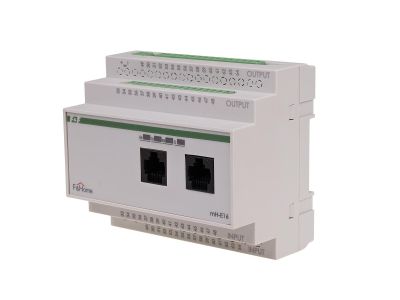

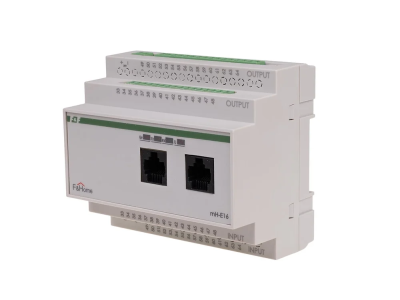

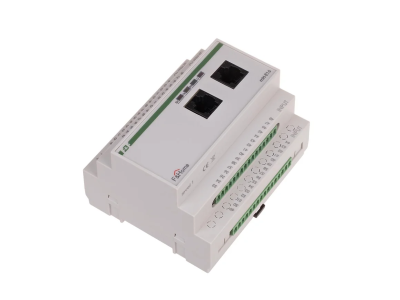

Moduł silnikowy LEVEL 3 | mH-E16-3 F&F

Alternatywny kod produktu: mH-E16 / 3

Opis i Kluczowe Cechy

Moduł silnikowy F&Home mH‑E16‑3 Level 3 to zaawansowane urządzenie sterujące napędami rolet i żaluzji w systemie inteligentnego budynku. Zasilany bezpiecznym napięciem 24VDC i wyposażony w 16 wejść dla łączników monostabilnych, umożliwia jednoczesne zarządzanie nawet 8 napędami w pełni niskonapięciową magistralą. Kompaktowa szerokość 6 modułów (ok. 105 mm) ułatwia montaż w standardowej rozdzielnicy na szynie DIN, a komunikacja przez linię CAN zapewnia integrację z panelami dotykowymi F&Home.

• Zasilanie 24VDC (SELV): bezpieczne napięcie ochronne eliminuje ryzyko porażenia, pozwala na dowolne rozmieszczenie przycisków sterujących w budynku bez konieczności prowadzenia przewodów sieciowych.
• 16 wejść dla łączników monostabilnych (8 par): każde wyjście steruje jednym napędem w dwóch kierunkach (góra/dół lub lewo/prawo) – idealne do rolet, żaluzji i markiz.
• Współpraca z modułami przekaźnikowymi mH‑R8x8 lub mH‑R2x16: elastyczność w doborze mocy wykonawczej do silników zarówno 230V, jak i 24V – bezpośrednio lub przez przekaźnik.
• Komunikacja CAN z panelami dotykowymi: zdalne sterowanie, tworzenie scen i harmonogramów czasowych – pełna automatyka budynkowa z jednego interfejsu.
• Oprogramowanie blokujące jednoczesny ruch w obu kierunkach: chroni napędy przed uszkodzeniem mechanicznym oraz ogranicza maksymalny czas załączenia silnika (zdefiniowany w sterowniku).

Zgodność z Normami

Moduł silnikowy mH‑E16‑3 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC). Urządzenie przeznaczone do pracy w obwodach SELV, co gwarantuje najwyższy poziom bezpieczeństwa użytkowania.

Zastosowanie

Moduł dedykowany jest do systemu inteligentnego budynku F&Home i znajduje zastosowanie wszędzie tam, gdzie wymagane jest scentralizowane sterowanie napędami rolowanymi przy użyciu bezpiecznej magistrali 24V.

• Sterowanie roletami zewnętrznymi (również antywłamaniowymi) oraz żaluzjami pionowymi i poziomymi – ruch góra/dół oraz regulacja kąta nachylenia lameli.
• Zdalne zarządzanie markizami i bramami garażowymi z poziomu panelu dotykowego lub harmonogramu czasowego.
• Integracja z systemem alarmowym – automatyczne opuszczanie rolet w trybie czuwania.
• Tworzenie złożonych scen (np. „wyjście” – wyłączenie światła i zamknięcie wszystkich rolet) oraz grup urządzeń sterowanych jednym przyciskiem.

Wskazówki Montażowe

Montaż modułu silnikowego mH‑E16‑3 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania 24VDC oraz napięcie obwodów silnikowych. Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym i zaleceniami producenta. Momenty dokręcania zacisków – według dokumentacji technicznej. Do połączeń z łącznikami i magistralą CAN stosuj przewody UTP. Zastosuj moduły poziomów (Level 1, 2, 3…) w kolejności rosnącej dla poprawnej numeracji wejść/wyjść.

FAQ

• Jakie napięcie sterujące jest używane w module? Moduł zasilany jest napięciem bezpiecznym 24VDC (SELV). Wszystkie wejścia sygnałowe również pracują na tym napięciu – nie ma ryzyka porażenia.
• Czy istnieje ograniczenie czasu załączenia silnika? Tak, w oprogramowaniu sterownika zdefiniowany jest maksymalny czas pracy napędu (np. 4 minuty). Po jego przekroczeniu silnik zostaje automatycznie zatrzymany, co zapobiega przegrzaniu i uszkodzeniu.
• Czy można zastosować więcej niż jeden moduł silnikowy w instalacji? Tak, system pozwala na kaskadowanie modułów w poziomach (Level 1, 2, 3…). Każdy poziom ma oddzielną numerację wejść/wyjść, co ułatwia identyfikację i rozbudowę sieci.
