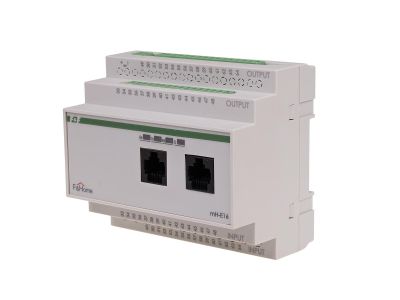

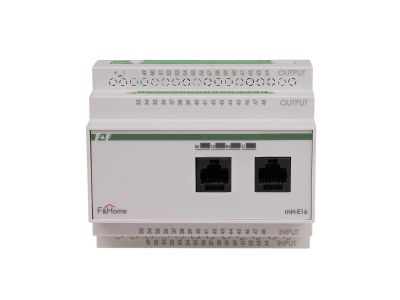

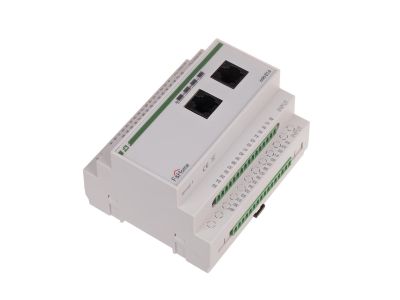

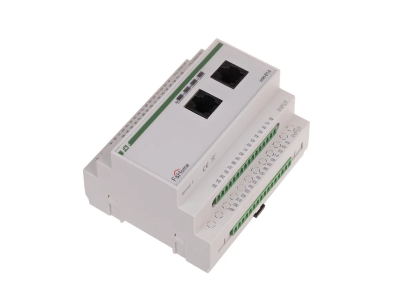

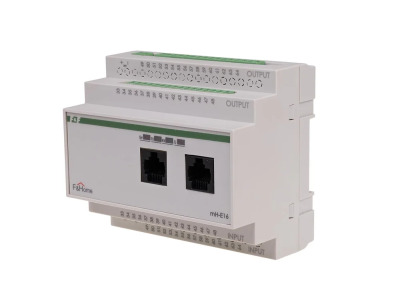

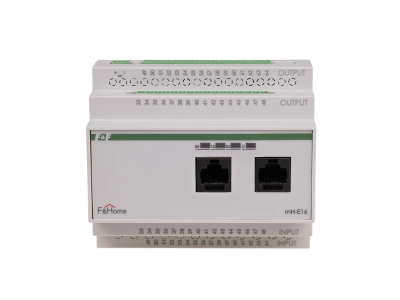

Moduł silnikowy LEVEL 2 | mH-E16-2 F&F

Alternatywny kod produktu: mH-E16 / 2

Opis i Kluczowe Cechy

Moduł silnikowy Level 2 (symbol mH-E16-2) systemu F&Home to zaawansowane urządzenie przeznaczone do sterowania roletami zewnętrznymi (w tym antywłamaniowymi) oraz żaluzjami pionowymi i poziomymi. Zasilany napięciem bezpiecznym 24V DC i montowany w rozdzielnicy na szynie TH35, zajmuje pole 6 modułów (108 mm). Dzięki współpracy z modułami przekaźnikowymi mH-R8x8 lub mH-R2x16 umożliwia wygodne i elastyczne zarządzanie napędami 230V lub 24V, a magistrala CAN zapewnia pełną integrację z panelami dotykowymi i systemem automatyki budynkowej.

• Zasilanie 24V DC, szerokość 6 modułów: Bezpieczne niskie napięcie oraz kompaktowa obudowa modułowa ułatwiają montaż w każdej rozdzielnicy i minimalizują ryzyko porażenia.
• Wejścia dla łączników monostabilnych 24V: Możliwość podłączenia przycisków dzwonkowych rozlokowanych w budynku – sterowanie odbywa się bezpiecznym napięciem, co zwiększa ochronę użytkowników.
• Współpraca z modułami przekaźnikowymi mH-R8x8 / mH-R2x16: Elastyczna architektura pozwala dopasować ilość i rodzaj modułów wykonawczych do mocy i liczby odbiorników, bez konieczności wymiany sterownika.
• Komunikacja CAN z panelami dotykowymi: Umożliwia zdalne sterowanie, tworzenie scen oświetleniowych oraz programowanie czasowych załączeń i wyłączeń grup urządzeń.
• Blokada jednoczesnego ruchu w obu kierunkach: Oprogramowanie modułu uniemożliwia załączenie napędów do góry i do dołu w tym samym momencie, chroniąc silniki i mechanizmy przed uszkodzeniem.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Montaż i eksploatacja zgodnie z wytycznymi producenta gwarantują bezpieczeństwo i niezawodność w systemach automatyki budynkowej.

Zastosowanie

Moduł silnikowy Level 2 dedykowany jest do sterowania napędami rolet, markiz, żaluzji i innych przesłon w inteligentnych instalacjach F&Home. Sprawdza się zarówno w budynkach mieszkalnych, jak i komercyjnych, gdzie wymagane jest scentralizowane zarządzanie z poziomu paneli dotykowych lub przycisków lokalnych.

• Sterowanie roletami zewnętrznymi (także antywłamaniowymi) i żaluzjami – góra/dół lub lewo/prawo.
• Generowanie impulsów do modułów przekaźnikowych mH-R8x8 / mH-R2x16, które załączają silniki 230V lub 24V.
• Integracja z panelami dotykowymi F&Home przez magistralę CAN – możliwość wyzwalania scenariuszy i harmonogramów czasowych.
• Rozbudowa instalacji poprzez dodawanie kolejnych modułów silnikowych kolejnych poziomów (Level 1, Level 2 itd.) z oddzielną numeracją wejść/wyjść.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Moduł przeznaczony jest do montażu na szynie TH35 w rozdzielnicy. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz przewidywanym obciążeniem (w przypadku podłączania modułów przekaźnikowych – zgodnie z ich dokumentacją). Należy stosować się do zaleceń producenta dotyczących okablowania i maksymalnego czasu załączenia napędu.

FAQ

• Czy moduł posiada wbudowane podświetlenie lub sygnalizację LED? W dostarczonych danych producent nie wskazuje takiej funkcji. Zastosowane przyciski sterujące nie są podświetlane – stan wyjść można odczytać z poziomu panelu dotykowego lub modułów przekaźnikowych.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnej wartości IP dla samego modułu. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się ochronę IP20 – ostateczny stopień ochrony zależy od zastosowanej obudowy rozdzielnicy.
• W jakim trybie pracują wyjścia modułu? Wyjścia sterują modułami przekaźnikowymi w trybie bistabilnym (załączenie na czas aktywacji wejścia). Oprogramowanie narzuca maksymalny czas załączenia napędu – po jego przekroczeniu silnik zostaje zatrzymany nawet przy zamkniętym łączniku. Dodatkowo możliwe jest wyzwalanie zdalne z paneli dotykowych na zdefiniowany okres.
