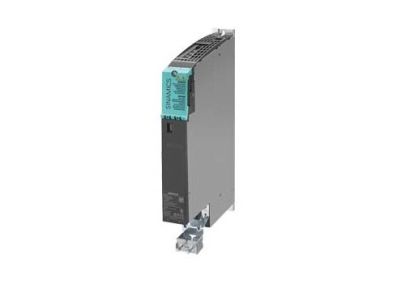

Moduł silnika podwójny 600VDC, 3-PH, 9A/pA, BOOKSIZE D-TYP, SINAMICS S120 | 6SL3120-2TE21-0AD0 Siemens

Opis i Kluczowe Cechy

Moduł silnika podwójny 600VDC, 3-fazowy o prądzie 9A/pA to kompaktowe rozwiązanie typu Booksize D-TYP zaprojektowane do układów napędowych SINAMICS S120. Standardowo wyposażony w dwa przyłącza obwodów pośrednich, dwa przyłącza zasilania układów elektronicznych oraz cztery gniazda DRIVE-CLiQ, które zapewniają szybką i niezawodną komunikację z układem sterowania CU320-2. Wbudowany wentylator gwarantuje odpowiednie chłodzenie w warunkach pracy z pełnym obciążeniem, a system Safety Integrated Level 2 według normy IEC 61508 podnosi poziom bezpieczeństwa instalacji.

• Zasilanie 3-fazowe 3AC 380-480V: Szeroki zakres napięć zasilania pozwala na elastyczne stosowanie w różnych sieciach przemysłowych o standardzie europejskim.
• Prąd 9A/pA: Wysoka wydajność prądowa modułu umożliwia sterowanie silnikami o średnim i wysokim momencie obrotowym, dostosowanym do wymagań aplikacji przemysłowych.
• Konstrukcja Booksize D-TYP: Kompaktowe wymiary i modularność ułatwiają montaż w szafach sterowniczych, oszczędzając miejsce i upraszczając integrację z istniejącymi systemami SINAMICS.
• System Safety Integrated Level 2: Zapewnia zaawansowaną ochronę przed awariami układu napędowego, zgodnie z normą IEC 61508 – kluczowa cecha dla bezpiecznych aplikacji przemysłowych.
• 4 gniazda DRIVE-CLiQ: Umożliwiają bezpośrednią integrację z układem sterowania CU320-2, zapewniając wysoką szybkość transmisji danych i niezawodną synchronizację pracy napędów.

Zgodność z Normami

Moduł spełnia wymagania normy IEC 61508 dotyczącej systemów bezpieczeństwa funkcjonalnego (Safety Integrated Level 2) oraz jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa maszyn i kompatybilności elektromagnetycznej. Posiada oznaczenie CE.

Zastosowanie

Moduł silnika podwójny 600VDC znajduje zastosowanie w wymagających aplikacjach przemysłowych, gdzie niezawodność i bezpieczeństwo napędów są kluczowe.

• Układy napędowe maszyn obróbczych w przemyśle metalowym i drzewnym.
• Sterowanie zespołem silników w liniach produkcyjnych, np. w przemyśle motoryzacyjnym.
• Zastosowania w systemach automatyki przemysłowej wymagające synchronizacji wielu napędów.
• Integracja z systemami SINAMICS S120 w modernizowanych lub nowych instalacjach elektrycznych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Wymagane jest zapewnienie odpowiedniego chłodzenia poprzez wolny przepływ powietrza wokół modułu oraz unikanie montażu w bezpośrednim sąsiedztwie źródeł ciepła. Przed podłączeniem zasilania należy upewnić się, że napięcie zasilania mieści się w zakresie 380-480V 3AC. Wszystkie połączenia DRIVE-CLiQ należy wykonać zgodnie z indywidualną dokumentacją układu sterowania CU320-2. Po montażu przeprowadzić testy funkcjonalne układu napędowego, weryfikując poprawność działania systemu Safety Integrated.

FAQ

• Jakie jest maksymalne napięcie wejściowe modułu? Moduł pracuje w zakresie napięć trójfazowych 3AC od 380 V do 480 V, co odpowiada standardom przemysłowym w Europie.
• Czy moduł wymaga dodatkowego chłodzenia? Tak – wyposażony jest w wbudowany wentylator, ale należy zapewnić swobodny przepływ powietrza wokół urządzenia, aby utrzymać optymalne warunki termiczne.
• Czy moduł jest kompatybilny z innymi systemami napędowymi poza SINAMICS S120? Moduł został zaprojektowany do pracy w układzie SINAMICS S120, z którym komunikuje się poprzez interfejs DRIVE-CLiQ. Integracja z innymi systemami nie jest zalecana.
