Moduł sieciowy Ethernet switch TM4 | TM4ES4 Schneider Electric

Opis i Kluczowe Cechy

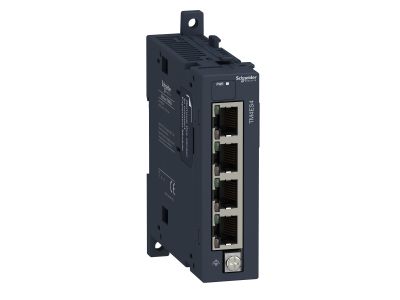

Moduł sieciowy Ethernet switch TM4ES4 to czteroportowy switch przeznaczony do sterowników Modicon M241/251. Umożliwia dodanie łącza Ethernet do kontrolerów bez wbudowanego interfejsu lub zapewnia dodatkowe połączenie w modelach z wbudowanym Ethernet (z wyjątkiem TM241CEC24x). Wyposażony w 4 złącza RJ45 o prędkości 10/100 Mb/s z automatyczną detekcją MDI/MDIX.

• 4 porty RJ45 (10/100 Mb/s): pozwalają podłączyć do sieci kilka urządzeń jednocześnie – sterowniki, panele HMI lub inne komponenty automatyki – bez zewnętrznego switcha.
• Automatyczna detekcja MDI/MDIX: eliminuje konieczność dobierania kabli krosowanych, przyspieszając instalację i redukując ryzyko błędów okablowania.
• Dedykowany do Modicon M241/251: płynnie rozszerza funkcjonalność sieciową kontrolerów, zarówno tych bez wbudowanego Ethernetu, jak i w modelach posiadających port (z wyjątkiem TM241CEC24x).
• Złącza RJ45: standardowe gniazda ułatwiające szybkie i pewne podłączanie przewodów Ethernet w szafie sterowniczej.
• Montaż modułowy: kompaktowa konstrukcja umożliwiająca zabudowę obok sterownika w rozdzielnicy, bez zajmowania dodatkowej przestrzeni na osobny switch zewnętrzny.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z ogólnymi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC) dla urządzeń automatyki przemysłowej.

Zastosowanie

Moduł TM4ES4 stosuje się w systemach automatyki z kontrolerami Modicon M241/251, wszędzie tam gdzie potrzebna jest komunikacja Ethernet do celów sterowania, wizualizacji lub zbierania danych.

• Rozbudowa sieci Ethernet w sterownikach Modicon M241/251 pozbawionych wbudowanego portu.
• Tworzenie dodatkowego segmentu sieci (drugie połączenie) dla kontrolerów posiadających już jeden port Ethernet.
• Podłączenie do sieci przemysłowej urządzeń zewnętrznych, takich jak panele operatorskie HMI, serwery czy bramy IoT.
• Integracja z systemami nadrzędnymi (SCADA, MES) poprzez standardowe gniazda RJ45 i szybkość 10/100 Mb/s.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające kontroler oraz cały system. Moduł przeznaczony jest do montażu na szynie DIN TH35 (zgodnie z dokumentacją sterownika). Okablowanie Ethernet należy wykonać przy użyciu kabli kategorii cat.5e lub wyższej. Wszelkie parametry montażowe, w tym moment dokręcania zacisków (jeśli występują), należy stosować zgodnie z instrukcją producenta dostarczoną wraz z urządzeniem.

FAQ

• Czy moduł TM4ES4 obsługuje automatyczną detekcję MDI/MDIX? Tak, wszystkie cztery porty RJ45 posiadają funkcję auto MDI/MDIX, co pozwala na stosowanie prostych kabli Ethernet (prostych) bez potrzeby używania kabli krosowanych.
• Ile portów Ethernet ma moduł TM4ES4? Moduł wyposażony jest w 4 porty RJ45 o prędkości 10/100 Mb/s.
• Czy moduł można stosować ze sterownikiem TM241CEC24x? Nie, zgodnie z danymi producenta moduł TM4ES4 nie jest przeznaczony do współpracy z modelem TM241CEC24x. Dla pozostałych wersji sterowników Modicon M241/251 jest w pełni kompatybilny.
