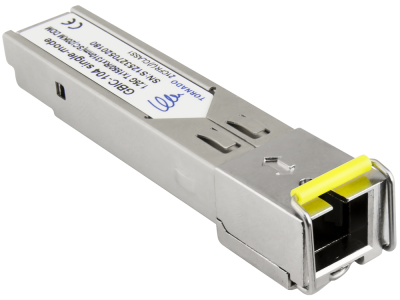

Moduł SFP GBIC-104, single-mode, 1,25G, Tx:1550 / Rx:1310, SC, 20KM, DDM (TORNADO) | GBIC-104 Pulsar

Opis i Kluczowe Cechy

Moduł SFP GBIC-104 marki PULSAR to profesjonalna wkładka światłowodowa typu Small Form-factor Pluggable, zaprojektowana do pracy w nowoczesnych sieciach Gigabit Ethernet. Urządzenie umożliwia dwukierunkową transmisję danych z prędkością 1,25 Gb/s przy wykorzystaniu tylko jednego włókna światłowodowego typu single-mode (jednomodowego), co jest możliwe dzięki technologii WDM (Wavelength Division Multiplexing). Moduł pracuje na fali o długości Tx: 1550 nm (nadawanie) oraz Rx: 1310 nm (odbieranie), co pozwala na optymalizację kosztów infrastruktury pasywnej.

• Zasięg transmisji: Urządzenie gwarantuje stabilne połączenie na dystansie do 20 kilometrów, co czyni je idealnym rozwiązaniem dla rozległych instalacji CCTV oraz szkieletów sieciowych.
• Złącze SC: Wyposażenie w standardowe złącze typu SC (Simplex) zapewnia pewne i trwałe połączenie mechaniczne z patchcordem światłowodowym.
• Funkcja DDM (Digital Diagnostics Monitoring): Zintegrowany system diagnostyki cyfrowej pozwala na monitorowanie parametrów pracy modułu w czasie rzeczywistym, takich jak moc optyczna nadajnika i odbiornika, temperatura pracy oraz napięcie zasilania.
• Technologia TORNADO: Zastosowanie wysokiej jakości komponentów serii Tornado gwarantuje wysoką odporność na zakłócenia i długowieczność urządzenia w trybie pracy ciągłej 24/7.

Zgodność z Normami

Moduł GBIC-104 został zaprojektowany zgodnie z rygorystycznymi standardami branżowymi, co zapewnia pełną interoperacyjność z urządzeniami sieciowymi różnych producentów. Produkt spełnia wymagania normy IEEE 802.3z dla standardu 1000Base-LX, co potwierdza jego zdolność do pracy w sieciach Gigabit Ethernet. Urządzenie jest również zgodne ze standardem SFP MSA (Multi-Source Agreement), co gwarantuje kompatybilność mechaniczną i elektryczną z gniazdami SFP w switchach, routerach i konwerterach mediów. Produkt posiada certyfikację CE oraz spełnia dyrektywę RoHS, ograniczającą użycie substancji niebezpiecznych w sprzęcie elektronicznym.

Zastosowanie

Wkładka SFP GBIC-104 znajduje szerokie zastosowanie w profesjonalnych systemach teleinformatycznych. Jest kluczowym elementem przy budowie magistral światłowodowych w systemach monitoringu IP, gdzie wymagana jest wysoka przepustowość i odporność na wyładowania atmosferyczne oraz zakłócenia elektromagnetyczne. Dzięki zasięgowi 20 km, moduł doskonale sprawdza się w łączeniu oddalonych od siebie budynków, węzłów dostępowych ISP oraz w rozproszonych systemach automatyki przemysłowej. Możliwość pracy na jednym włóknie (WDM) pozwala na podwojenie przepustowości istniejącej infrastruktury światłowodowej bez konieczności układania nowych kabli.

Wskazówki Montażowe

Instalacja modułu GBIC-104 powinna odbywać się zgodnie z poniższymi zaleceniami, aby zapewnić maksymalną wydajność i bezpieczeństwo:

• Hot-Pluggable: Moduł wspiera funkcję gorącej zamiany, co oznacza, że może być instalowany w gnieździe SFP przy włączonym zasilaniu urządzenia aktywnego.
• Czystość złączy: Przed wpięciem patchcordu SC należy upewnić się, że czoło feruli jest wolne od zanieczyszczeń. Zaleca się stosowanie profesjonalnych czyścików do złączy światłowodowych.
• Parowanie modułów: Należy pamiętać, że moduł GBIC-104 (Tx:1550/Rx:1310) musi pracować w parze z modułem o odwróconych długościach fal (Tx:1310/Rx:1550) po drugiej stronie linku światłowodowego.
• Promień gięcia: Podczas układania światłowodu należy zachować minimalny promień gięcia kabla, aby uniknąć tłumienia sygnału i uszkodzenia włókna.

FAQ

• Czy moduł współpracuje ze switchami innych marek? Tak, dzięki zgodności ze standardem SFP MSA, moduł współpracuje z większością urządzeń wyposażonych w sloty SFP, o ile nie posiadają one blokad producenta (tzw. vendor lock).
• Czy do połączenia potrzebuję dwóch włókien światłowodowych? Nie, technologia WDM zastosowana w modelu GBIC-104 pozwala na pełną komunikację dwukierunkową (duplex) przy użyciu tylko jednego włókna single-mode.
• Co daje funkcja DDM? DDM pozwala administratorowi sieci na zdalny podgląd parametrów fizycznych modułu, co ułatwia diagnostykę awarii i pozwala na prewencyjne wykrywanie degradacji linii światłowodowej.
