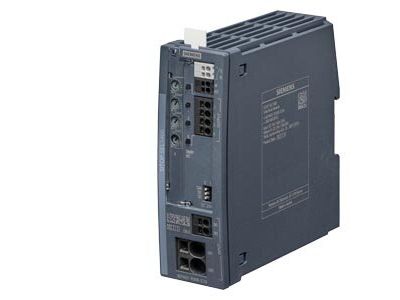

Moduł selektywności 4-kanałowy SEL1400/4X2-10A | 6EP4437-7EB00-3CX0 Siemens

Opis i Kluczowe Cechy

Moduł selektywności 4-kanałowy SEL1400/4X2-10A to zaawansowane rozwiązanie do zarządzania i zabezpieczania obwodów 24V DC w systemach zasilania. Zaprojektowany do współpracy z zasilaczami 24V DC, umożliwia równomierny rozdział prądu na cztery gałęzie wyjściowe o maksymalnym obciążeniu 10A każda. Elektroniczny układ wykrywa przeciążenia, zwarcia i „pełzające” zwarcia, izolując jedynie uszkodzone kanały – zapewnia ciągłość zasilania w nienaruszonych obwodach, minimalizując przestoje systemu. Sygnalizacja awarii przez diody LED, interfejs monitoringu oraz wspólny styk sygnalizacyjny ułatwiają szybką identyfikację problemu.

• 4 kanały wyjściowe 10A: Rozdział prądu wejściowego 40A na cztery gałęzie z indywidualnym zabezpieczeniem, co zwiększa niezawodność systemu.
• Próg regulowany 2-10A: Elastyczne dostosowanie czułości zabezpieczeń do wymagań konkretnej instalacji – od wrażliwych układów sterowania po obciążenia o wysokim poborze mocy.
• Detekcja przeciążeń i zwarć: Elektroniczna ochrona reaguje na zwarcia „pełzające” i krótkotrwałe szczyty prądowe (np. prądy rozruchowe), izolując jedynie uszkodzone kanały.
• Sygnalizacja awarii (LED + styk): Wizualna i elektryczna informacja o awarii ułatwia diagnostykę i skraca czas reakcji serwisu.
• Zasilanie 24V DC: Kompatybilność z powszechnie stosowanymi systemami niskonapięciowymi w automatyce przemysłowej, sterowaniu i elektronice.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych oraz kompatybilności elektromagnetycznej w środowisku przemysłowym.

Zastosowanie

Moduł selektywności SEL1400/4X2-10A znajduje zastosowanie w systemach wymagających niezawodnego, selektywnego zabezpieczenia obwodów 24V DC przed przeciążeniami i zwarciami.

• Rozdzielnice automatyki przemysłowej – zabezpieczenie obwodów zasilania czujników, przekaźników i układów sterowania.
• Systemy monitoringu i sygnalizacji – ochrona obwodów zasilających kamery, centrale alarmowe i urządzenia peryferyjne.
• Zasilanie obwodów sterowania w maszynach i liniach produkcyjnych – eliminacja przestojów spowodowanych awariami lokalnymi.
• Instalacje teleinformatyczne – zabezpieczenie zasilania serwerów, routerów i punktów dostępowych w standardzie 24V.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie należy zainstalować w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła. Podłączenie zasilania 24V DC oraz obwodów wyjściowych należy wykonać zgodnie z oznaczeniami na module, dbając o poprawną polaryzację. Po zamontowaniu zaleca się przeprowadzenie testu działania, weryfikując reakcję na symulowane przeciążenia i zwarcia. Sygnalizację awarii należy skonfigurować zgodnie z wymaganiami systemu sterowania.

FAQ

• Czy moduł współpracuje z zasilaczami 12V DC? Nie – moduł przeznaczony jest do zasilania 24V DC. Przed podłączeniem należy upewnić się, że napięcie zasilania odpowiada wymaganiom modułu.
• Jakie jest maksymalne obciążenie całkowite systemu? Moduł akceptuje prąd wejściowy do 40A (24V DC), który jest rozdziałany na cztery kanały wyjściowe po 10A każdy.
• Czy moduł posiada zabezpieczenie przeciwzwarciowe na każdym kanale? Tak – każdy kanał wyposażony jest w indywidualne zabezpieczenie elektroniczne reagujące na przeciążenia i zwarcia.
