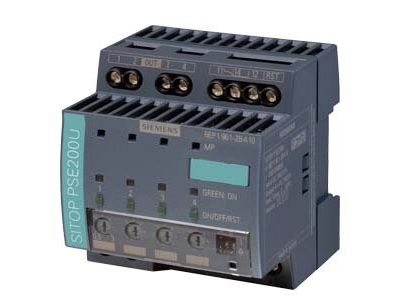

Moduł selektywności 3A, SITOP PSE200U | 6EP1961-2BA11 Siemens

Alternatywny kod produktu: 6EP19612BA11

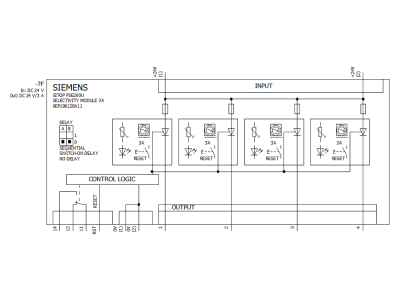

Opis i Kluczowe Cechy

Moduł selektywności SITOP PSE200U (symbol 6EP1961-2BA11) firmy Siemens to czterokanałowe urządzenie przeznaczone do rozdziału i monitorowania prądu obciążenia w obwodach odgałęzionych zasilanych napięciem 24 V DC. Każdy z czterech kanałów zapewnia prąd wyjściowy 3 A, z możliwością płynnej regulacji progu zadziałania w zakresie 0,5–3 A. Dzięki wbudowanemu wspólnemu stykowi sygnalizacyjnemu oraz diodom LED stanu, moduł umożliwia szybką lokalizację uszkodzonego toru bez przerywania pracy pozostałych odbiorników.

• Cztery niezależne kanały wyjściowe 4×3 A: każdy kanał monitoruje i zabezpiecza osobny obwód odbiorczy, co pozwala na precyzyjną selektywność zwarć i przeciążeń bez wyłączania całej instalacji.
• Regulowany próg zadziałania 0,5–3 A: dopasowanie czułości do rzeczywistego obciążenia danego toru – minimalizuje ryzyko fałszywych wyłączeń i zwiększa elastyczność konfiguracji.
• Tolerancja krótkotrwałych pików prądowych: elektronika modułu dopuszcza chwilowe przeciążenia (np. prądy rozruchowe odbiorników), co eliminuje niepotrzebne wyłączenia przy jednoczesnym zachowaniu ochrony przed długotrwałym przeciążeniem.
• Wspólny styk sygnalizacyjny i diody LED: grupowe sygnalizowanie uszkodzenia (np. do nadrzędnego systemu sterowania) oraz indywidualne diody LED na każdym kanale przyspieszają diagnostykę i lokalizację awarii.
• Napięcie wejściowe 24 V DC / 12 A: praca w standardowym napięciu sterowniczym automatyki przemysłowej – łatwa integracja z zasilaczami 24 V DC, w tym z rodziny SITOP.

Zgodność z Normami

Moduł selektywności SITOP PSE200U został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do instalacji w obwodach niskiego napięcia stałego.

Zastosowanie

Moduł selektywności SITOP PSE200U znajduje zastosowanie wszędzie tam, gdzie z jednego zasilacza 24 V DC zasilanych jest wiele odbiorników, a awaria jednego z nich nie może zakłócić pracy pozostałych. Stosowany jest w rozdzielnicach sterowniczych, szafach automatyki oraz systemach sterowania maszyn.

• Selektywne zabezpieczanie obwodów sterowniczych w szafach PLC – w przypadku zwarcia na jednym torze pozostałe obwody (sterownik, czujniki, siłowniki) pozostają w pełni sprawne.
• Rozdział zasilania w systemach sterowania maszyn i urządzeń produkcyjnych – minimalizacja przestojów produkcyjnych dzięki szybkiej identyfikacji uszkodzonego kanału.
• Zasilanie czujników, aktuatorów i przekaźników w instalacjach przemysłowych – każdy odbiornik lub grupa odbiorników otrzymuje dedykowany kanał z indywidualnym zabezpieczeniem nadprądowym.
• Integracja z zasilaczami SITOP w scentralizowanych systemach rozdziału energii 24 V DC – spójna koncepcja zasilania i monitorowania w jednej rodzinie produktów.

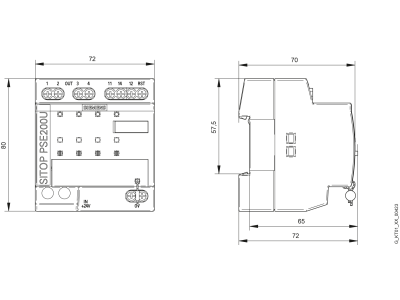

Wskazówki Montażowe

Montaż modułu selektywności SITOP PSE200U może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN). Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia zgodnie z normami instalacyjnymi. Momenty dokręcania zacisków oraz zalecany przekrój przewodów znajdują się w dokumentacji technicznej producenta. Nie przekraczać maksymalnego prądu wejściowego 12 A oraz prądów kanałów 3 A każdy.

FAQ

• Czy moduł sygnalizuje uszkodzenie na poszczególnych kanałach? Tak, każdy z czterech kanałów posiada indywidualną diodę LED sygnalizującą stan (praca/zwarcie/przeciążenie). Dodatkowo dostępny jest wspólny styk sygnalizacyjny (grupa alarmowa) do podłączenia nadrzędnego systemu monitorowania.
• Jak ustawić próg zadziałania na danym kanale? Próg zadziałania reguluje się oddzielnie dla każdego kanału za pomocą potencjometru w zakresie 0,5–3 A. Ustawienie powinno odpowiadać rzeczywistemu obciążeniu danego obwodu oraz charakterystyce odbiorników (np. uwzględniać prąd rozruchowy).
• Czy moduł nadaje się do obwodów z dużymi prądami rozruchowymi? Tak, elektronika modułu toleruje krótkotrwałe piki prądowe (np. spowodowane rozruchem silników, ładowaniem kondensatorów), co zapobiega niepotrzebnym wyłączeniom. W przypadku długotrwałego przeciążenia (przekroczenie ustawionego progu przez czas dłuższy niż charakterystyka czasowo-prądowa) kanał zostanie wyłączony.
