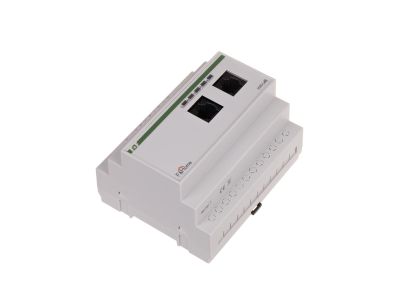

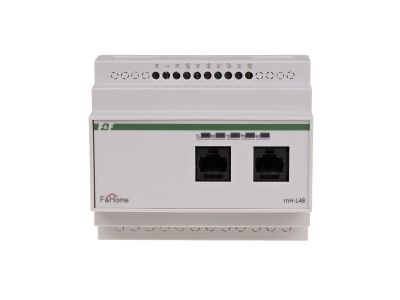

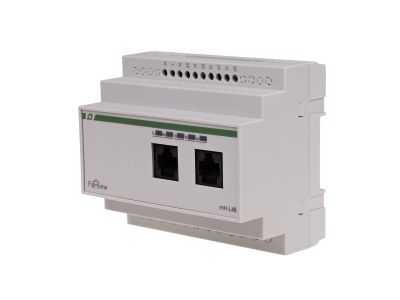

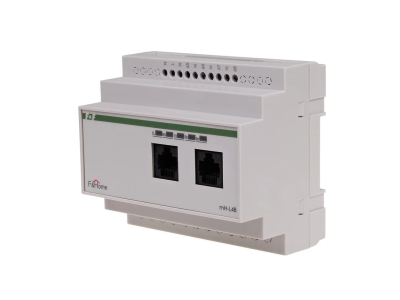

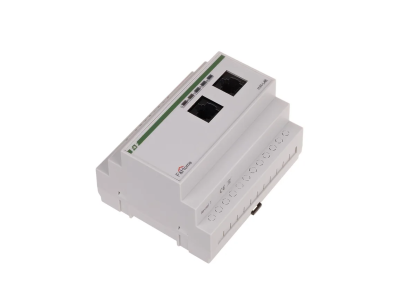

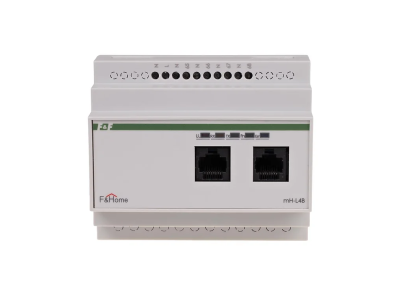

Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 9 | mH-L4-9 F&F

Alternatywny kod produktu: mH-L4 / 9

Opis i Kluczowe Cechy

Moduł ściemniaczy LEVEL 9 (symbol mH-L4-9) to zaawansowane urządzenie przeznaczone do montażu w rozdzielnicy, zajmujące 5 modułów szerokości. Wyposażony w cztery niezależne kanały ściemniania o mocy 500 W każdy, umożliwia płynną regulację jasności czterech oddzielnych obwodów oświetleniowych. Zasilany napięciem 230 V AC, komunikuje się z systemem sterowania poprzez magistralę CAN, co zapewnia stabilne i szybkie przesyłanie komend.

• Cztery kanały ściemniania 500 W każdy: możliwość regulacji jasności czterech niezależnych obwodów bez ryzyka przeciążenia – idealne do sterowania wieloma strefami oświetlenia.
• Zasilanie 230 V AC: bezpośrednie podłączenie do sieci elektroenergetycznej – kompatybilność z instalacjami domowymi i przemysłowymi.
• Komunikacja przez magistralę CAN: szybka i niezawodna wymiana danych z modulem sterującym – gwarancja precyzyjnego sterowania nawet w rozbudowanych systemach.
• Szerokość 5 modułów (87,5 mm): kompaktowa zabudowa w rozdzielnicy – oszczędność miejsca przy zachowaniu pełnej funkcjonalności.
• Wymagany filtr mH-SP w obwodzie zasilania: poprawia stabilność świecenia źródeł światła – redukuje zakłócenia i wydłuża żywotność oświetlenia.

Zgodność z Normami

Moduł spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Zastosowane komponenty są zgodne z dyrektywami Unii Europejskiej.

Zastosowanie

Moduł przeznaczony do sterowania oświetleniem w inteligentnych budynkach, systemach automatyki budynkowej oraz instalacjach wymagających płynnej regulacji jasności i tworzenia scen świetlnych.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym w systemach opartych na magistrali CAN (np. Level 9).
• Tworzenie scen świetlnych (np. kino domowe, prezentacje) z możliwością ustawienia jasności każdego kanału.
• Samoczynne załączanie/wyłączanie oświetlenia według harmonogramu czasowego (timer).
• Integracja z przyciskami podłączonymi do modułów mH-IO32/mH-IO12E6 oraz z panelami dotykowymi.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. W obwodzie zasilania należy zastosować dodatkowy filtr mH-SP. Przekroje przewodów dobrać zgodnie z maksymalnym prądem obciążenia każdego kanału. Momenty dokręcania zacisków stosować według dokumentacji technicznej producenta.

FAQ

• Jaka jest maksymalna moc obciążenia na kanał? Każdy z czterech kanałów może obsłużyć obciążenie do 500 W (łącznie 2000 W dla wszystkich kanałów).
• Czy moduł wymaga dodatkowego filtra? Tak, producent zaleca zastosowanie filtra mH-SP w obwodzie zasilania – poprawia on stabilność świecenia źródeł światła.
• Jaki jest stopień ochrony modułu? Moduł przeznaczony jest do montażu w rozdzielnicy – stopień ochrony zależy od zastosowanej obudowy (typowe IP20, IP40 w zależności od rozdzielnicy).
