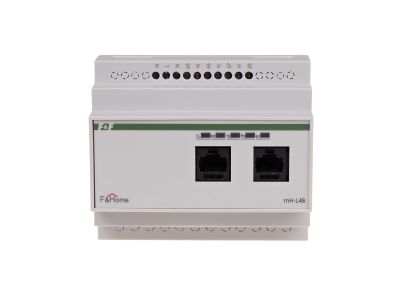

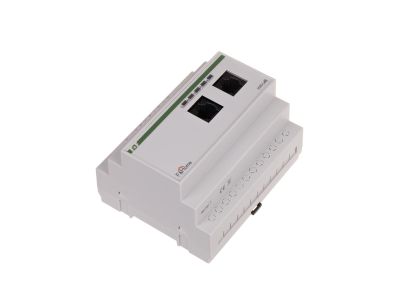

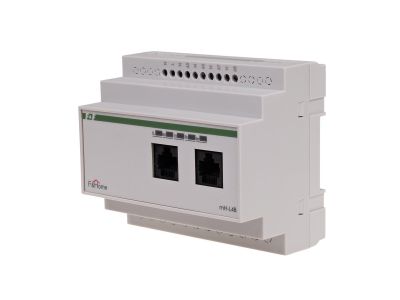

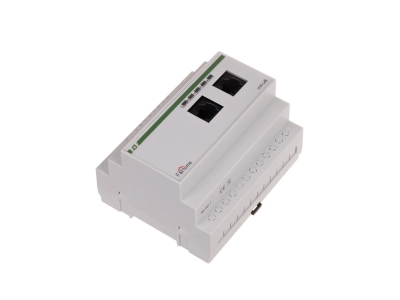

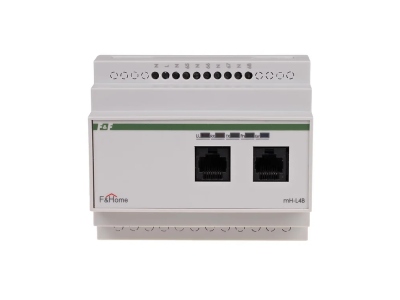

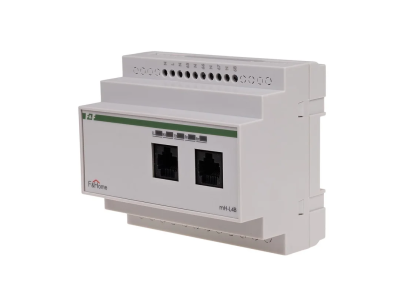

Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 8 | mH-L4-8 F&F

Alternatywny kod produktu: mH-L4 / 8

Opis i Kluczowe Cechy

Moduł ściemniaczy LEVEL 8 (symbol mH-L4-8) to zaawansowane urządzenie do płynnej regulacji jasności czterech niezależnych obwodów oświetleniowych o mocy do 500 W każdy. Przeznaczony do montażu w rozdzielnicy na szynie DIN, zajmuje 5 modułów. Zasilany napięciem 230 V AC, komunikuje się poprzez magistralę CAN z systemem sterowania, umożliwiając wygodne zarządzanie oświetleniem z przycisków lub panelu dotykowego. Wymaga zastosowania zewnętrznego filtru mH-SP w obwodzie zasilania dla stabilnej pracy.

• 4 niezależne kanały ściemniacza 500 W każdy: możliwość jednoczesnego sterowania czterema obwodami o łącznej mocy do 2000 W z płynną regulacją jasności – idealne do strefowego zarządzania oświetleniem.
• Komunikacja przez magistralę CAN: integracja z modułami we/wy (np. mH-IO32, mH-IO12E6) oraz panelami dotykowymi LEVEL 8, co pozwala na zdalne sterowanie i tworzenie zaawansowanych scen świetlnych.
• Płynne ściemnianie i załączanie: możliwość ustawienia dowolnego poziomu jasności lub całkowitego włączenia/wyłączenia oświetlenia – zwiększa komfort użytkowania i pozwala oszczędzać energię.
• Funkcja scen świetlnych i automatyki czasowej (przy użyciu panelu dotykowego): programowanie indywidualnych ustawień jasności dla poszczególnych źródeł oraz harmonogramów czasowych, np. symulacja obecności.
• Montaż w rozdzielnicy na szynie DIN (5 modułów): oszczędność miejsca i łatwa instalacja w istniejących szafach sterowniczych – idealne do modernizacji instalacji.

Zgodność z Normami

Moduł ściemniaczy LEVEL 8 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Producent zapewnia, że urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania.

Zastosowanie

Moduł ściemniaczy LEVEL 8 znajduje zastosowanie w nowoczesnych instalacjach inteligentnego budynku, gdzie wymagane jest płynne sterowanie oświetleniem oraz integracja z systemami automatyki.

• Sterowanie czterema niezależnymi obwodami oświetleniowymi w salach konferencyjnych, biurach czy domach jednorodzinnych – strefowe zarządzanie światłem.
• Tworzenie nastrojowych scen świetlnych w salonach, restauracjach lub hotelach – regulacja jasności poszczególnych lamp z jednego panelu.
• Automatyczne załączanie i wyłączanie oświetlenia według harmonogramu czasowego (np. symulacja obecności podczas nieobecności domowników).
• Integracja z przyciskami sterującymi oraz panelami dotykowymi w systemie LEVEL 8 – wygodne zarządzanie oświetleniem z różnych punktów budynku.

Wskazówki Montażowe

Montaż modułu ściemniaczy powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy, zajmując 5 modułów. Należy zastosować zewnętrzny filtr mH-SP w obwodzie zasilania zgodnie z dokumentacją producenta. Przekroje przewodów oraz momenty dokręcania zacisków dobieraj zgodnie z wytycznymi producenta.

FAQ

• Czy moduł ściemniaczy współpracuje z dowolnymi źródłami światła? Moduł przeznaczony jest do ściemniania obciążeń rezystancyjnych i indukcyjnych o mocy do 500 W na kanał. Należy sprawdzić kompatybilność z konkretnym typem źródła (LED, żarowe, halogenowe) w dokumentacji technicznej producenta.
• Jaki jest stopień ochrony modułu? Producent nie podał konkretnego stopnia IP. Standardowo urządzenia montowane w rozdzielnicy mają ochronę IP20. Należy montować w suchym pomieszczeniu, chroniąc przed wilgocią i kurzem.
• Czy można sterować ściemniaczem bez panelu dotykowego? Tak, moduł komunikuje się przez magistralę CAN – można go sterować za pomocą przycisków podłączonych do modułów mH-IO32 lub mH-IO12E6. Panel dotykowy rozszerza funkcjonalność o sceny świetlne i automatyki czasowe.
