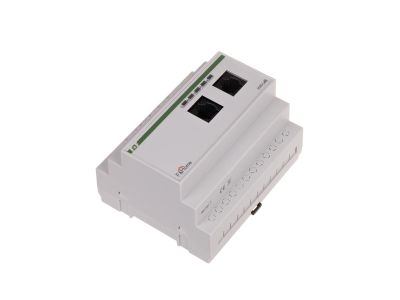

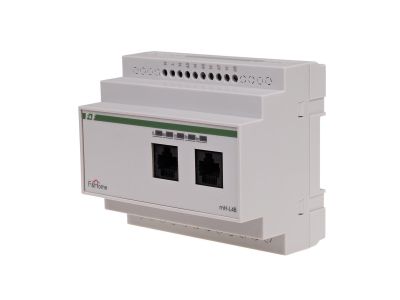

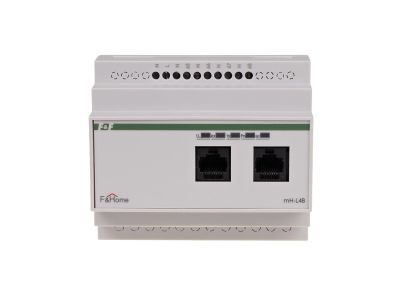

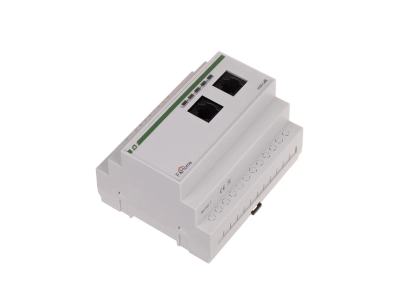

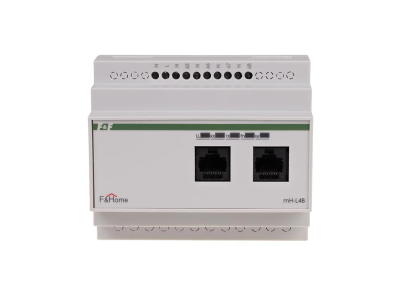

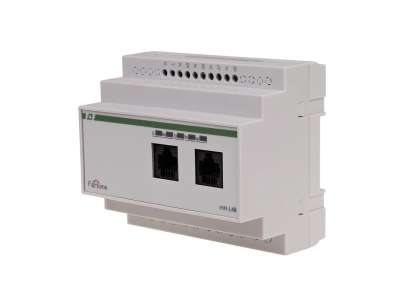

Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 7 | mH-L4-7 F&F

Alternatywny kod produktu: mH-L4 / 7

Opis i Kluczowe Cechy

Moduł ściemniaczy LEVEL 7 o symbolu mH-L4-7 to czterokanałowe urządzenie montowane na szynie TH35 w rozdzielnicy, przeznaczone do płynnej regulacji jasności źródeł światła. Każdy z czterech kanałów obsługuje obciążenie do 500 W przy zasilaniu 230 V, a komunikacja z nadrzędnym systemem sterowania odbywa się za pośrednictwem magistrali CAN. Moduł zajmuje 5 jednostek modułowych, co zapewnia kompaktową zabudowę nawet w ograniczonej przestrzeni rozdzielnicy.

• 4 niezależne ściemniacze po 500 W każdy: Umożliwiają oddzielne sterowanie jasnością czterech obwodów oświetleniowych, co pozwala dopasować natężenie światła do potrzeb użytkownika bez przeciążania pojedynczego kanału.
• Komunikacja przez magistralę CAN: Gwarantuje stabilną i szybką wymianę danych z modułami wejściowymi (np. mH-IO32) lub panelem dotykowym, co ułatwia integrację z systemem inteligentnego budynku.
• Szerokość 5 modułów (87,5 mm): Oszczędza miejsce w rozdzielnicy, pozostawiając wolną przestrzeń na inne aparaty – istotne w instalacjach o ograniczonej liczbie pól.
• Zasilanie 230 V AC: Bezpośrednie podłączenie do standardowej sieci elektroenergetycznej eliminuje konieczność stosowania dodatkowych zasilaczy, skracając czas montażu.
• Możliwość tworzenia scen świetlnych i sterowania czasowego: Pozwala zdefiniować zaprogramowane sekwencje jasności oraz automatyczne załączanie/wyłączanie, zwiększając komfort i efektywność energetyczną.

Zgodność z Normami

Moduł ściemniaczy LEVEL 7 mH-L4-7 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Producent zaleca stosowanie w obwodzie zasilania dodatkowego filtru przeciwzakłóceniowego mH-SP w celu poprawy stabilności świecenia i spełnienia wymogów kompatybilności elektromagnetycznej.

Zastosowanie

Moduł dedykowany jest do instalacji wymagających płynnej regulacji natężenia światła w systemach inteligentnego sterowania budynkiem. Dzięki komunikacji CAN nadaje się zarówno do nowych realizacji, jak i modernizacji istniejących rozdzielnic.

• Sterowanie jasnością oświetlenia w pomieszczeniach mieszkalnych (salony, sypialnie, korytarze) z możliwością zapamiętania ulubionych scen świetlnych.
• Automatyczne wygaszanie światła w biurach i przestrzeniach komercyjnych w zależności od pory dnia lub obecności użytkowników (przy współpracy z czujkami).
• Strefowe sterowanie oświetleniem w obiektach użyteczności publicznej, gdzie wymagana jest indywidualna regulacja dla każdej strefy.
• Sceny świetlne w systemach typu smart home – ustawienie jednym przyciskiem nastrojowego oświetlenia lub pełnej jasności do pracy.

Wskazówki Montażowe

Montaż modułu oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilające. Moduł należy zamontować na szynie TH35 (DIN) w pozycji zapewniającej swobodny przepływ powietrza. Przewody podłączaj zgodnie z dokumentacją producenta, stosując przekrój dostosowany do prądu obciążenia (maksymalny prąd kanału zależy od mocy 500 W i napięcia 230 V). Zachowaj zalecany moment dokręcania zacisków. Dla stabilnej pracy źródła światła zaleca się zastosowanie filtru mH-SP w obwodzie zasilania modułu.

FAQ

• Czy moduł wymaga dodatkowego filtra mH-SP? Producent rekomenduje montaż filtra mH-SP w obwodzie zasilania – poprawia on stabilność świecenia i tłumi zakłócenia sieciowe, co przekłada się na dłuższą żywotność źródeł światła. Moduł może pracować również bez filtra, ale jego działanie może być mniej stabilne w przypadku „szumiącej” sieci.
• Jaki stopień ochrony ma moduł? Producent nie podaje konkretnego stopnia IP dla samego modułu – standardowo aparatura przeznaczona do montażu wewnątrz rozdzielnic posiada ochronę IP20. Ostateczny stopień ochrony całej instalacji zależy od obudowy rozdzielnicy.
• Czy można sterować modułem z panelu dotykowego? Tak, moduł komunikuje się poprzez magistralę CAN, co umożliwia sterowanie za pomocą paneli dotykowych LEVEL oraz przycisków podłączonych do modułów wejściowych (np. mH-IO32). Panel dotykowy pozwala dodatkowo programować sceny świetlne i harmonogramy czasowe.
