Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 6 | mH-L4-6 F&F

Alternatywny kod produktu: mH-L4 / 6

Opis i Kluczowe Cechy

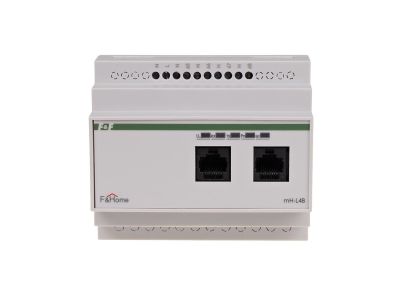

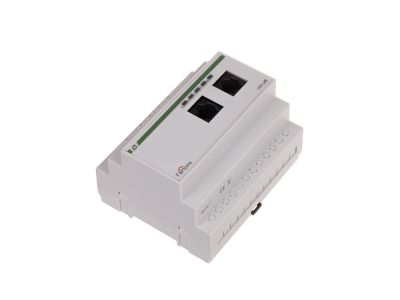

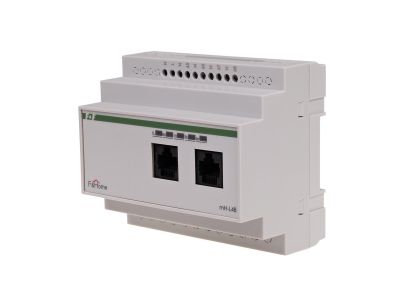

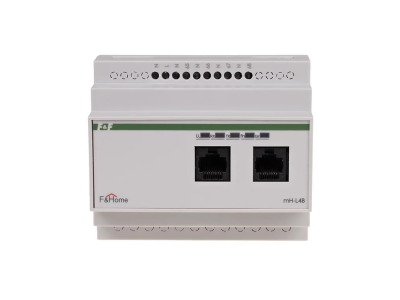

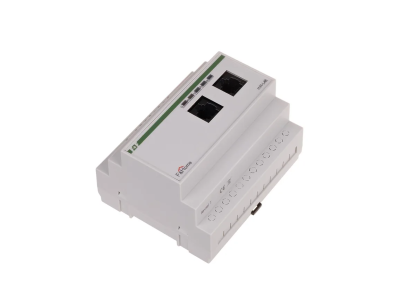

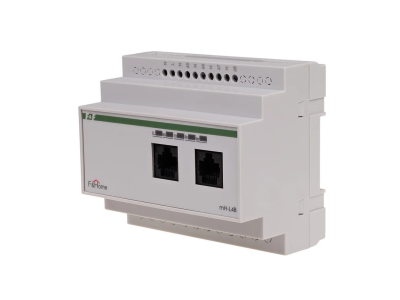

Moduł ściemniaczy LEVEL 6 (symbol mH-L4-6) to zaawansowane urządzenie montowane w rozdzielnicy, przeznaczone do płynnej regulacji jasności czterech niezależnych obwodów oświetleniowych. Każdy z czterech kanałów obsługuje obciążenie do 500 W, co pozwala na sterowanie dużymi grupami źródeł światła. Moduł zajmuje 5 modułów szerokości (ok. 90 mm) na szynie DIN TH35, a jego zasilanie wymaga napięcia 230 V AC oraz zastosowania dodatkowego filtru mH-SP w obwodzie zasilania – rozwiązanie to poprawia stabilność świecenia i redukuje zakłócenia. Komunikacja z systemem odbywa się przez magistralę CAN, co umożliwia integrację z rozproszonymi przyciskami sterującymi oraz panelami dotykowymi.

• 4 niezależne ściemniacze, każdy 500 W: zapewniają elastyczne sterowanie nawet czterema strefami oświetlenia – od płynnej regulacji jasności po pełne załączenie, bez ryzyka przeciążenia kanałów.
• Komunikacja przez magistralę CAN: umożliwia szybką i niezawodną wymianę danych z modułami sterującymi (np. mH-IO32, mH-IO12E6) oraz panelami dotykowymi, co pozwala na tworzenie zaawansowanych scenariuszy świetlnych.
• Wbudowany tryb regulacji jasności: pozwala na ustawienie dowolnego poziomu świecenia (od 0 do 100%) dla każdego kanału – idealny do tworzenia nastrojowego oświetlenia lub dynamicznej zmiany natężenia.
• Zasilanie 230 V AC z dedykowanym filtrem mH-SP: gwarantuje stabilną pracę i wysoką jakość świecenia źródeł światła, minimalizując migotanie (flicker) oraz zakłócenia sieciowe.
• Szerokość 5 modułów (90 mm) – montaż na szynie TH35: oszczędza miejsce w rozdzielnicy i ułatwia integrację z innymi modułami systemu LEVEL.

Zgodność z Normami

Moduł ściemniaczy mH-L4-6 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie posiada certyfikat CE, co potwierdza jego zgodność z wymaganiami dyrektyw Unii Europejskiej. Producent zaleca stosowanie wyłącznie w instalacjach wykonanych przez wykwalifikowany personel.

Zastosowanie

Moduł ściemniaczy LEVEL 6 znajduje zastosowanie w inteligentnych instalacjach budynkowych, gdzie wymagana jest płynna regulacja oświetlenia oraz zaawansowane sceny świetlne. Sprawdza się zarówno w obiektach komercyjnych, jak i mieszkaniowych.

• Płynna regulacja jasności źródeł światła (żarówki, halogeny, diody LED z możliwością ściemniania) w salonach, salach konferencyjnych, korytarzach, czy strefach recepcyjnych.
• Tworzenie scen świetlnych za pomocą panelu dotykowego – ustawienie indywidualnego poziomu jasności dla każdego z czterech kanałów i automatyczne harmonogramy wł./wył.
• Sterowanie oświetleniem za pomocą przycisków chwilowych podłączonych do modułów wejściowych mH-IO32 lub mH-IO12E6 – wygodna integracja z tradycyjnymi łącznikami.
• Automatyczne załączanie i wyłączanie oświetlenia w oparciu o czas lub sygnały z czujników (np. obecności) – dzięki współpracy z nadrzędnym systemem automatyki.

Wskazówki Montażowe

Montaż modułu ściemniaczy mH-L4-6 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy – zajmuje 5 modułów szerokości. W obwodzie zasilania modułu zaleca się instalację dedykowanego filtru przeciwzakłóceniowego mH-SP (zgodnie z dokumentacją producenta). Przekroje przewodów dobieraj zgodnie z obciążeniem każdego kanału (maks. 500 W, zalecany przekrój 1,5–2,5 mm²). Momenty dokręcania śrub zacisków stosuj według wartości podanych w instrukcji montażu. Po zakończeniu prac sprawdź poprawność komunikacji CAN oraz działanie wszystkich kanałów ściemniacza.

FAQ

• Czy moduł wymaga dodatkowego filtra? Tak, producent zaleca zastosowanie filtra mH-SP w obwodzie zasilania – poprawia on stabilność świecenia i redukuje zakłócenia sieciowe.
• Jakie jest maksymalne obciążenie na jeden kanał? Każdy z czterech ściemniaczy może obsłużyć obciążenie do 500 W. Łączna moc nie może przekroczyć 2000 W (przy jednoczesnym użyciu wszystkich kanałów).
• Czy można sterować modułem z panelu dotykowego? Tak, moduł komunikuje się przez magistralę CAN z panelami dotykowymi systemu LEVEL, co umożliwia definiowanie scen świetlnych oraz ustawianie harmonogramów czasowych.
