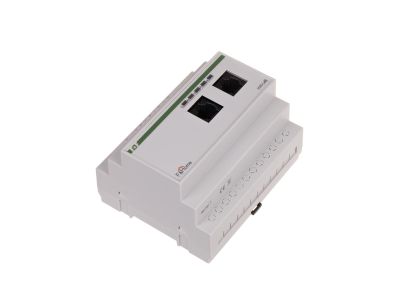

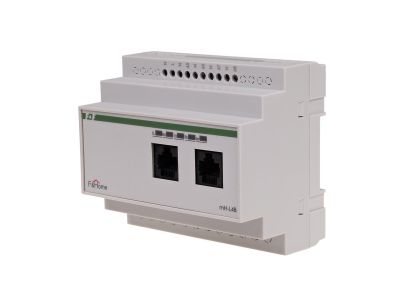

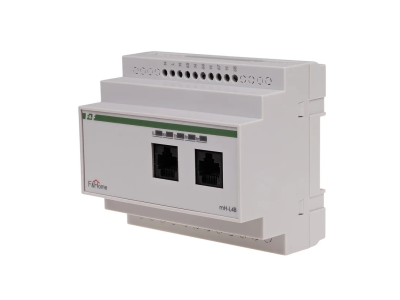

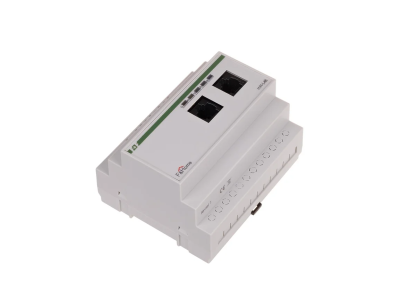

Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 5 | mH-L4-5 F&F

Alternatywny kod produktu: mH-L4 / 5

Opis i Kluczowe Cechy

Moduł ściemniaczy LEVEL 5 o symbolu mH-L4-5 to zaawansowane urządzenie do płynnej regulacji jasności oświetlenia, przeznaczone do montażu w rozdzielnicy. Wyposażony w cztery niezależne ściemniacze o mocy 500 W każdy, umożliwia jednoczesne sterowanie czterema obwodami. Zajmuje 5 modułów (szerokość 87,5 mm) i zasilany jest napięciem 230 V AC. Komunikacja odbywa się poprzez magistralę CAN, co zapewnia niezawodną wymianę danych z systemem sterowania.

• Cztery niezależne ściemniacze 500 W: Możliwość płynnej regulacji jasności w czterech oddzielnych obwodach oświetleniowych – idealne do sterowania wieloma strefami lub źródłami światła.
• Sterowanie poprzez magistralę CAN: Łatwa integracja z przyciskami (podłączonymi do modułów mH-IO32 lub mH-IO12E6) oraz panelami dotykowymi – elastyczne zarządzanie oświetleniem w całym budynku.
• Funkcja scen świetlnych: Z poziomu panelu dotykowego można zdefiniować sceny świetlne, ustawić indywidualną jasność każdego źródła oraz zaprogramować czasowe załączanie/wyłączanie.
• Zewnętrzny filtr mH-SP (zalecany): Zastosowanie dodatkowego filtra w obwodzie zasilania poprawia stabilność świecenia źródeł światła, redukując zakłócenia i migotanie.
• Załączanie z dowolną jasnością: Możliwość załączenia oświetlenia z wybranym poziomem jasności lub całkowicie – wygoda użytkowania i oszczędność energii.

Zgodność z Normami

Moduł ściemniaczy LEVEL 5 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Gwarantuje to niezawodną i bezpieczną pracę w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Moduł przeznaczony jest do płynnej regulacji jasności oświetlenia w budynkach mieszkalnych, biurowych i komercyjnych, zwłaszcza w systemach inteligentnego sterowania. Sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem LED, żarowym i halogenowym (o odpowiedniej mocy) w strefach wymagających regulacji natężenia światła.
• Wykorzystanie w rozproszonych systemach automatyki budynkowej z magistralą CAN – współpraca z modułami wejść/wyjść i panelami dotykowymi.
• Tworzenie scen świetlnych w pomieszczeniach reprezentacyjnych, salach konferencyjnych, hotelach, restauracjach.
• Programowanie czasowych harmonogramów załączania i wyłączania oświetlenia – funkcje symulacji obecności lub oszczędności energii.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do mocy obciążenia i prądu znamionowego. W obwodzie zasilania zaleca się zastosowanie dedykowanego filtra mH-SP. Momenty dokręcania zacisków – zgodnie z instrukcją montażową producenta.

FAQ

• Czy moduł posiada wbudowane podświetlenie przycisków? Moduł mH-L4-5 nie posiada własnych przycisków ani podświetlenia – sterowanie odbywa się z zewnętrznych elementów (przyciski podłączone do modułów IO lub panel dotykowy).
• Jaki stopień ochrony ma moduł? Moduł przeznaczony jest do montażu w rozdzielnicy, dlatego typowy stopień ochrony dla takiej aparatury to IP20 (brak konkretnej wartości w danych – standard dla urządzeń w rozdzielnicach).
• Czy ściemniacz działa w trybie przełącznika załącz/wyłącz? Tak, oprócz płynnej regulacji jasności, moduł umożliwia całkowite załączenie oświetlenia (100%) lub wyłączenie poprzez odpowiednie komendy z systemu sterowania.
