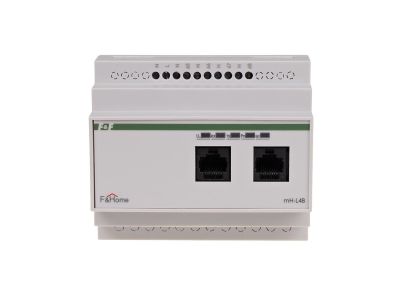

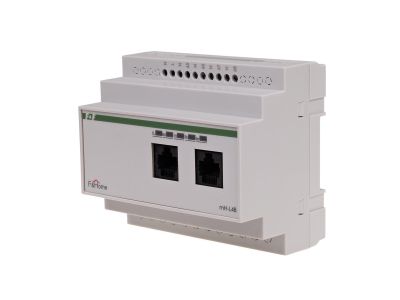

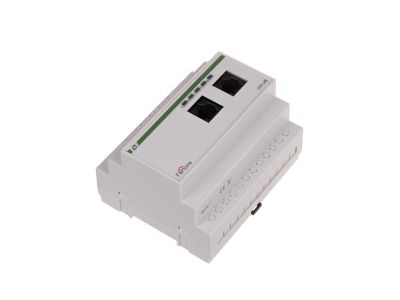

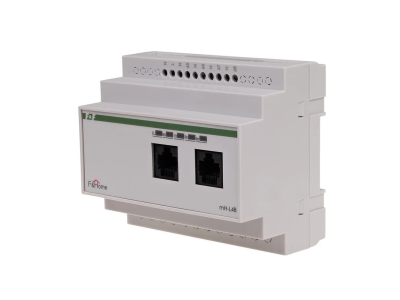

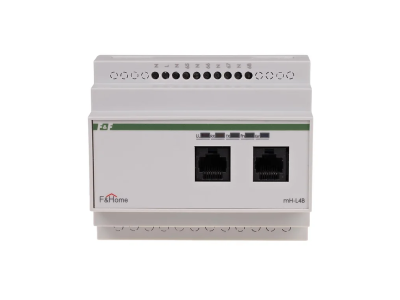

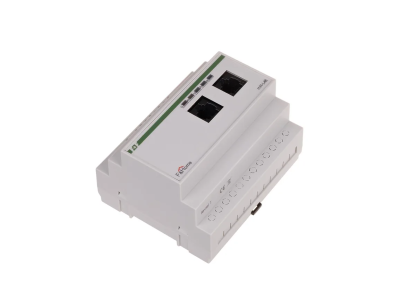

Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 4 | mH-L4-4 F&F

Alternatywny kod produktu: mH-L4 / 4

Opis i Kluczowe Cechy

Moduł ściemniaczy LEVEL 4 (symbol mH-L4-4) to urządzenie przeznaczone do montażu w rozdzielnicy, zajmujące 5 modułów (ok. 87,5 mm) na szynie TH35. Umożliwia niezależne ściemnianie czterech obwodów oświetleniowych o mocy do 500 W każdy. Współpraca z filtrem mH-SP w obwodzie zasilania zapewnia stabilne świecenie źródeł światła. Komunikacja przez magistralę CAN pozwala na sterowanie z przycisków lub panelu dotykowego oraz definiowanie scen świetlnych.

• 4 niezależne kanały 500 W: Umożliwiają oddzielne sterowanie jasnością w czterech strefach, co pozwala dostosować oświetlenie do potrzeb użytkownika.
• Zasilanie 230 V AC: Standardowe napięcie sieciowe – łatwa integracja z istniejącą instalacją elektryczną.
• Komunikacja przez magistralę CAN: Sprawne przekazywanie sygnałów sterujących, kompatybilność z modułami mH-IO32, mH-IO12E6 oraz panelami dotykowymi.
• Definiowanie scen świetlnych: Możliwość ustawienia zapamiętanych poziomów jasności i harmonogramów czasowych, co zwiększa komfort i efektywność energetyczną.
• Montaż na szynie TH35: Szybkie i bezpieczne instalowanie w rozdzielnicy, zgodne z branżowymi standardami.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Spełnia wymagania bezpieczeństwa dla urządzeń instalacyjnych montowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Moduł ściemniaczy LEVEL 4 przeznaczony jest do profesjonalnych instalacji oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej. Sprawdza się wszędzie tam, gdzie potrzebna jest elastyczna regulacja jasności oraz możliwość tworzenia złożonych scen świetlnych.

• Sterowanie oświetleniem w salach konferencyjnych, restauracjach i hotelach – niezależne strefy i płynna regulacja.
• Automatyczne sceny świetlne w inteligentnych budynkach – zapamiętane poziomy jasności i harmonogramy czasowe.
• Integracja z systemami automatyki budynkowej poprzez magistralę CAN – współpraca z przyciskami, czujnikami i panelami dotykowymi.
• Zastosowanie w domach jednorodzinnych – wygodne sterowanie nastrojowym oświetleniem z jednego panelu.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Podczas podłączania przewodów należy stosować się do oznaczeń na obudowie oraz zaleceń producenta dotyczących momentu dokręcania zacisków. Przekrój przewodów dopasować do prądu obciążenia. Zaleca się zastosowanie dedykowanego filtra mH-SP w obwodzie zasilania dla zapewnienia stabilnej pracy ściemniaczy.

FAQ

• Czy do prawidłowej pracy modułu wymagany jest dodatkowy filtr? Tak, w obwodzie zasilania modułu należy zastosować filtr mH-SP, który poprawia stabilność świecenia podłączonych źródeł światła.
• Jak sterować ściemniaczem – za pomocą jakich urządzeń? Sterowanie odbywa się poprzez magistralę CAN. Można użyć przycisków podłączonych do modułów wejść/wyjść mH-IO32 lub mH-IO12E6, a także panelu dotykowego, który umożliwia również definiowanie scen świetlnych.
• Ile obwodów oświetleniowych można podłączyć do jednego modułu? Moduł posiada cztery niezależne kanały, każdy o maksymalnej mocy 500 W (przy 230 V AC). Można więc sterować czterema odrębnymi obwodami lub grupami źródeł światła.
