Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 3 | mH-L4-3 F&F

Alternatywny kod produktu: mH-L4 / 3

Opis i Kluczowe Cechy

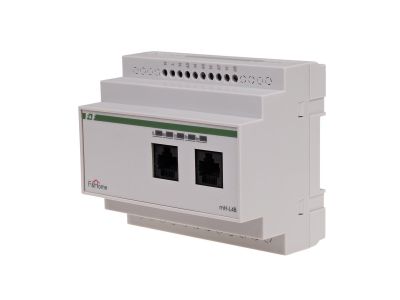

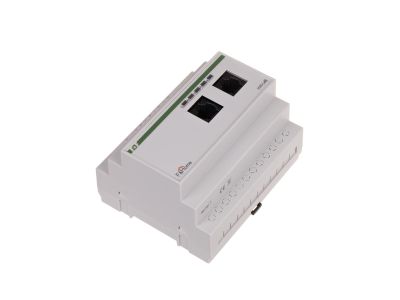

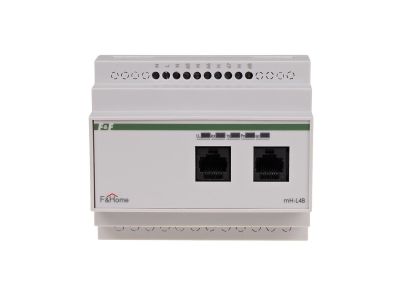

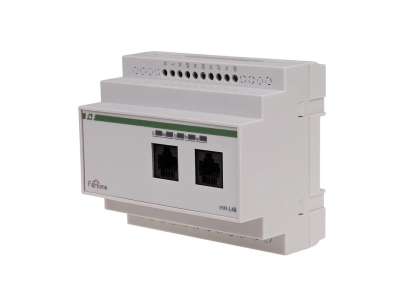

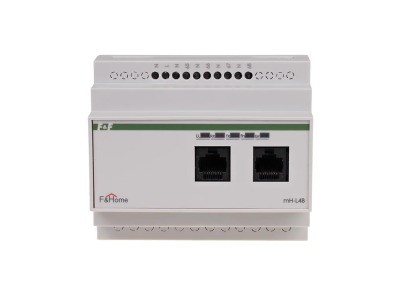

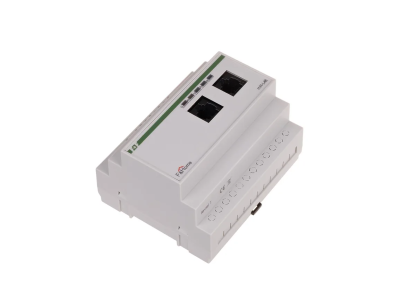

Moduł ściemniaczy LEVEL 3 o symbolu mH-L4-3 to zaawansowane urządzenie do płynnej regulacji jasności czterech niezależnych obwodów oświetleniowych o mocy do 500 W każdy. Montowany w rozdzielnicy na szynie DIN (zajmuje 5 modułów) i zasilany napięciem 230 V AC. Dzięki komunikacji przez magistralę CAN umożliwia wygodne sterowanie z przycisków lub panelu dotykowego, a zalecany dodatkowy filtr mH-SP w obwodzie zasilania poprawia stabilność świecenia źródeł światła.

• 4 niezależne kanały po 500 W: Umożliwiają jednoczesne ściemnianie czterech odrębnych stref oświetlenia, co daje elastyczność w aranżacji scen świetlnych i oszczędność energii.
• Szerokość 5 modułów (ok. 87,5 mm): Kompaktowa konstrukcja pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy, pozostawiając przestrzeń na inne zabezpieczenia i sterowniki.
• Komunikacja przez magistralę CAN: Zapewnia niezawodną wymianę danych z modułami wejściowymi (mH-IO32, mH-IO12E6) oraz panelami dotykowymi, umożliwiając tworzenie złożonych scenariuszy oświetleniowych.
• Płynna regulacja jasności od 0 do 100%: Umożliwia ustawienie dowolnego poziomu świecenia oraz całkowite załączenie/wyłączenie obwodu, co przekłada się na komfort użytkowania i dopasowanie do potrzeb chwili.
• Rekomendowany filtr zewnętrzny mH-SP: Zastosowanie w obwodzie zasilania poprawia stabilność napięcia i redukuje zakłócenia, co ma kluczowe znaczenie przy ściemnianiu źródeł LED i żarowych.

Zgodność z Normami

Produkt jest zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Montaż i eksploatacja zgodna z wytycznymi producenta gwarantują bezpieczne użytkowanie w systemach automatyki budynkowej.

Zastosowanie

Moduł ściemniaczy LEVEL 3 przeznaczony jest do zaawansowanego sterowania oświetleniem w budynkach komercyjnych, biurowych i mieszkalnych, gdzie wymagana jest indywidualizacja jasności oraz integracja z systemem inteligentnego budynku.

• Płynne ściemnianie i rozjaśnianie źródeł światła (LED, halogenowe, żarowe) o mocy do 500 W na kanał – idealne do stref konferencyjnych, hoteli i rezydencji.
• Tworzenie i zarządzanie scenami świetlnymi z poziomu panelu dotykowego – np. tryb „kino”, „spotkanie”, „relaks” z ustawioną jasnością poszczególnych obwodów.
• Automatyczne załączanie i wyłączanie oświetlenia według harmonogramu czasowego – zwiększenie komfortu i oszczędności energii.
• Integracja z przyciskami lub czujnikami za pośrednictwem modułów wejściowych IO32/IO12E6 – możliwość zdalnego sterowania z dowolnego punktu budynku.

Wskazówki Montażowe

Montaż i podłączenie modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody należy dobrać do obciążenia (max. 500 W na kanał) i dokręcić zaciski z momentem zgodnym z dokumentacją techniczną producenta. Dla poprawnej pracy ściemniacza zaleca się zastosowanie filtru mH-SP w obwodzie zasilania – szczegóły w instrukcji montażu.

FAQ

• Jakim protokołem komunikuje się moduł z pozostałymi elementami systemu? Moduł mH-L4-3 wykorzystuje magistralę CAN, co zapewnia szybką i niezawodną transmisję danych między sterownikami, przyciskami i panelami dotykowymi LEVEL 3.
• Jaki stopień ochrony ma moduł ściemniaczy? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm – brak pyłoszczelności. Nie jest przeznaczony do montażu w wilgotnych pomieszczeniach bez dodatkowej obudowy.
• Czy do sterowania konieczny jest panel dotykowy, czy można użyć zwykłych przycisków? Tak, możliwe jest sterowanie za pomocą standardowych przyczków monostabilnych podłączonych do modułów wejściowych (mH-IO32 lub mH-IO12E6). Panel dotykowy daje jednak dodatkowe funkcje, takie jak definiowanie scen świetlnych czy harmonogramów czasowych.
