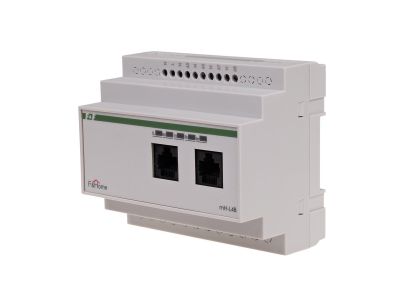

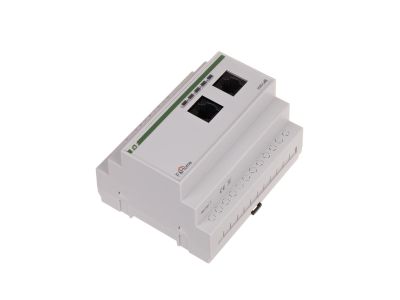

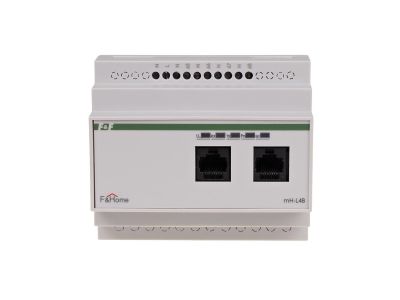

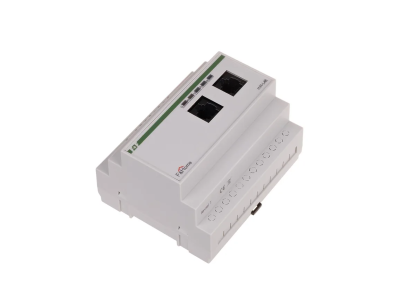

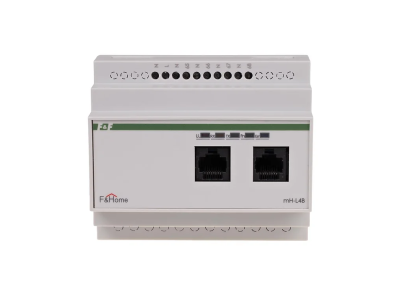

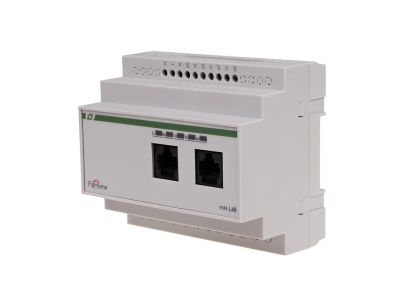

Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 1 | mH-L4-1 F&F
Moduł ściemniaczy (4 ściemniacze 500W) LEVEL 1
Informacja o Produkcie
Moduł czterokanałowego (do czterech źródeł światła) ściemniacza dedykowany jest do współpracy z żarowymi i halogenowymi źródłami światła. W przypadku żarówek halogenowych zalecane jest stosowanie źródeł 230V. Moduł montowany jest w rozdzielni i zajmuje pole 5 modułów. Zasilany jest napięciem 230V z zastosowaniem dodatkowego filtru mH-SP w obwodzie zasilania, co poprawia stabilność świecenia źródeł światła. Ściemniacz pozwala na załączenie źródeł z dowolną jasnością, lub całkowite załączenie oświetlenia. Moduł komunikuje się z urządzeniami sterującymi poprzez sieć CAN, a samo sterowanie odbywa się z przycisków rozlokowanych w budynku (i podłączonych do modułów mH-IO32 lub mH-IO12E6) lub też poprzez panel dotykowy. Panel dotykowy można dodatkowo wykorzystać od zdefiniowania scen świetlnych, gdzie można ustawić jasność świecenia poszczególnych źródeł, jak i czasowe samoczynne załączanie/wyłączanie. W przypadku potrzeby stosowania większej ilości wejść/wyjść można zastosować kilka modułów ściemniaczy, przy czym należy pamiętać że muszą to być moduły kolejnych poziomów (mH-L4 – poziom 1, mH-L4-poziom 2…).
Wejścia/wyjścia
Moduł mH-L4 oferowany jest w wykonaniu na różne poziomy, umożliwiając w ten sposób rozbudowę sieci wejść/wyjść podłączonych do systemu F&Home. W pierwszej kolejności należy instalować moduł z poziomu 1, następnie z poziomu 2, itd. Każdy z poziomów charakteryzuje się oddzielną numeracją, dzięki czemu zapewniony jest łatwiejszy montaż instalacji.
Zasada działania
Źródła światła podłączone do modułu ściemniacza mH-L4 sterowane są wyłącznie poprzez sieć CAN. Sterowanie może odbywać się za pośrednictwem przycisków podłączonych do wejść modułów mH-IO32 oraz mH-IO12E6. Jeżeli ściemniacze wyzwalane są z przycisków, to krótkie naciśnięcie przycisku spowoduje pełne włączenie/wyłączenie źródła światła. W przypadku dłuższego wyzwolenia następuje zmiana jasności oświetlenia związanego z wyzwolonym wejściem w pętli rozjaśniania do pełnej jasności - ściemnianie aż do wyłączenia – rozjaśnianie do pełnej jasności. Jeżeli ściemniacz wyzwalany jest z panelu dotykowego, to panel decyduje o jasności i załączeniu źródła światła.
Uwagi
Należy pamiętać, że stosowanie kolejnego ściemniacza wiąże się z potrzebą zainstalowania kolejnego modułu sterującego mH-IO32 lub mH-IO12E6 o poziomie odpowiadającym poziomowi ściemniacza.
Dla każdego zastosowanego ściemniacza należy zastosować oddzielny moduł filtra mH-SP. Numer alternatywny produktu : mH-L4 / 1
- Producent F&F
- Seria producenta Inteligentny dom
Człon wykonawczy ściemniacza do systemów magistralnych
- System magistralny KNX Nie
- System magistralny KNX z transmisją radiową Nie
- System magistralny Funkbus (radiowy) Nie
- System magistralny LON Nie
- System magistralny Powernet Nie
- Inne systemy magistralne Inne
- Model Człon wykonawczy ściemniacza
- Sposób montażu Adapter szyny DIN
- Szerokość wyrażona liczbą modułów 5
- Ze złączem magistrali Nie
- Wejście modułów dodatkowych Nie
- Dla sterowania lokalnego/ręcznego Tak
- Ze wskaźnikiem LED Tak
- Liczba wyjść 4
- Moc wyjściowa 500 - 500 W
- Dostępna moc dodatkowa Nie
- Rodzaj obciążenia Pojemnościowe
- Maksymalny prąd sterowania 2000 mA
- Zakres napięcia 230 - 230 V
- Możliwa praca równoległa Nie
- Stopień ochrony (IP) IP20
