Moduł scen (16 wejść) - LEVEL 3 | mH-MS-3 F&F

Alternatywny kod produktu: mH-MS / 3

Opis i Kluczowe Cechy

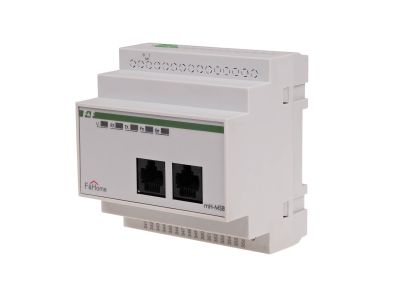

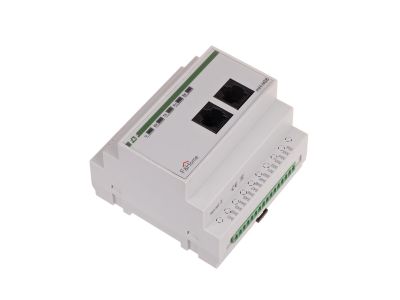

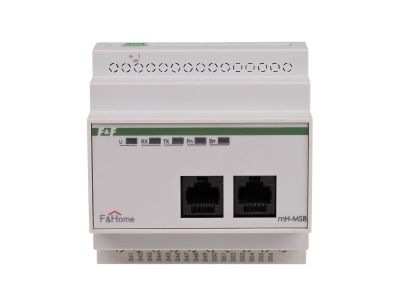

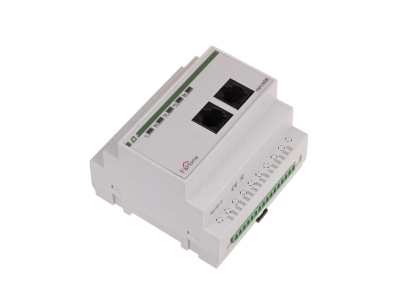

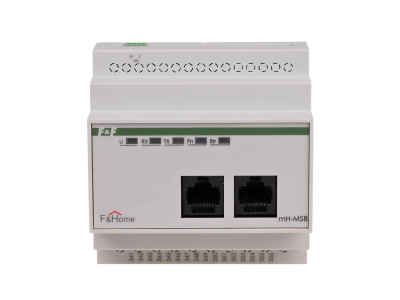

Moduł scen mH‑MS‑3 marki F&Home to zaawansowane urządzenie systemu F&Home umożliwiające sterowanie scenami zdefiniowanymi na panelach dotykowych mH‑TS12 lub mH‑TS15 za pomocą przycisków zwiernych. Dzięki 16 wejściom i zasilaniu niskim napięciem 24 V DC moduł zapewnia bezpieczne, elastyczne i łatwe w instalacji sterowanie w dowolnych punktach budynku. Montowany na szynie DIN TH35, zajmuje 5 modułów.

• 16 wejść dla przycisków zwiernych: możliwość sterowania scenami z wielu lokalizacji przy użyciu prostych, ekonomicznych przycisków dzwonkowych.
• Zasilanie 24 V DC: bezpieczne niskie napięcie eliminuje ryzyko porażenia, umożliwia prowadzenie przewodów UTP na duże odległości.
• Komunikacja CAN: szybka i niezawodna integracja z systemem F&Home oraz możliwość łatwej rozbudowy o dodatkowe moduły scen.
• Szerokość 5 modułów (87,5 mm): kompaktowy montaż w rozdzielnicy na szynie DIN, oszczędność miejsca.
• Skalowalność: możliwość dodania kolejnych modułów mH‑MS dla obsługi większej liczby scen (do 16 na moduł).

Zgodność z Normami

Moduł scen mH‑MS‑3 spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Jest zgodny z ogólnymi normami bezpieczeństwa dla urządzeń automatyki budynkowej. Producent nie podaje konkretnych numerów norm.

Zastosowanie

Moduł mH‑MS‑3 znajduje zastosowanie w inteligentnych instalacjach budynkowych opartych na systemie F&Home, szczególnie tam, gdzie wymagane jest scentralizowane sterowanie wieloma obwodami (scenami) z różnych punktów.

• Sterowanie scenami oświetlenia, rolet, ogrzewania z przycisków umieszczonych w pomieszczeniach.
• Współpraca z panelami dotykowymi mH‑TS12/mH‑TS15 jako rozszerzenie liczby przycisków fizycznych.
• Realizacja złożonych sekwencji (scen) w obiektach komercyjnych i mieszkalnych.
• Rozbudowa istniejącego systemu o dodatkowe sceny poprzez dołożenie kolejnych modułów.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Moduł montuje się na szynie DIN TH35 w rozdzielnicy, zajmując pole 5 modułów. Podłączenie przycisków wykonaj przewodami UTP zgodnie ze schematem w dokumentacji producenta. Zasilanie 24 V DC doprowadź z dedykowanego źródła. Komunikację CAN podłącz do magistrali systemu F&Home. Połączenia dokręcaj momentem zalecanym przez producenta. Przekrój przewodów dobierz do wymaganej obciążalności prądowej (szczegóły w dokumentacji technicznej).

FAQ

• Jaki jest tryb pracy wejść modułu? Wejścia są przystosowane do przycisków zwiernych (normalnie otwartych). Każde naciśnięcie przycisku wysyła impuls do modułu, który interpretuje go jako polecenie wywołania określonej sceny.
• Czy moduł posiada podświetlenie przycisków lub wskaźniki LED? Nie, moduł mH‑MS‑3 nie ma wbudowanego podświetlenia ani wskaźników. Sygnalizacja stanu może być realizowana przez system nadrzędny lub dedykowane elementy.
• Ile scen można zaprogramować na jednym module? Moduł obsługuje do 16 scen – każda przypisana do jednego wejścia. W przypadku potrzeby większej liczby scen należy dodać kolejne moduły mH‑MS w systemie.
