Moduł scen (16 wejść) - LEVEL 2 | mH-MS-2 F&F

Alternatywny kod produktu: mH-MS / 2

Opis i Kluczowe Cechy

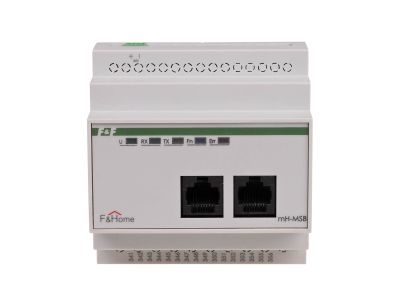

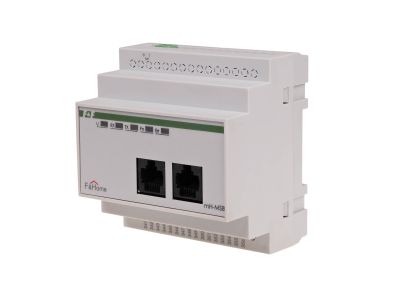

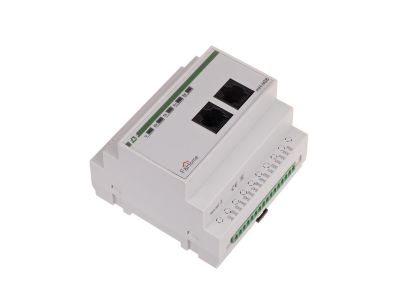

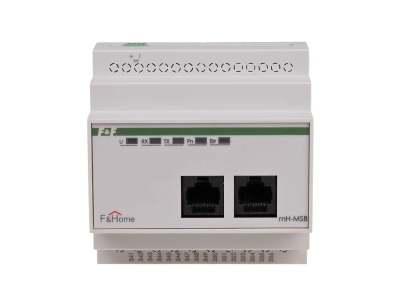

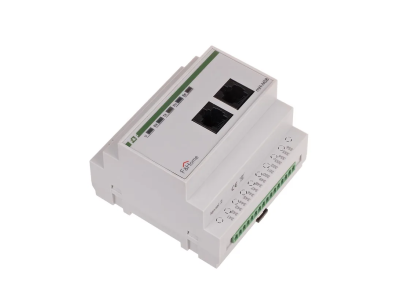

Moduł scen mH-MS-2 firmy F&Home przeznaczony jest do wywoływania scen zaprogramowanych na panelach dotykowych mH-TS12 lub mH-TS15. Urządzenie oferuje 16 wejść dla przycisków zwiernych (dzwonkowych), zasilane jest napięciem stałym 24 V i komunikuje się przez linię CAN. Montaż na szynie TH35 w rozdzielnicy, szerokość 5 modułów, zapewnia kompaktową integrację z systemem automatyki budynkowej.

• 16 wejść na przyciski zwierne: każdy z 16 kanałów umożliwia niezależne wywołanie sceny świetlnej, roletowej lub klimatycznej – elastyczne sterowanie z dowolnego punktu w budynku.
• Zasilanie 24 V DC: bezpieczne niskie napięcie eliminuje ryzyko porażenia, pozwala na prowadzenie przewodów UTP bez specjalnych zabezpieczeń i ułatwia rozmieszczenie przycisków.
• Komunikacja CAN: stabilna, odporna na zakłócenia magistrala integruje moduł z systemem F&Home, umożliwiając zaawansowane scenariusze i pracę w sieci rozproszonej.
• Szerokość 5 modułów: kompaktowa obudowa nie zajmuje dużo miejsca w rozdzielnicy, co ułatwia rozbudowę instalacji.
• Możliwość kaskadowania: w przypadku potrzeby obsługi więcej niż 16 scen można dołożyć kolejne moduły mH-MS (LEVEL 2, 3…) – łatwa skalowalność systemu.

Zgodność z Normami

Moduł mH-MS-2 zaprojektowano zgodnie z europejskimi normami bezpieczeństwa i przeznaczony jest do montażu w obwodach niskiego napięcia. Posiada oznakowanie CE, co potwierdza spełnienie wymogów dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Moduł scen znajduje zastosowanie w inteligentnych instalacjach budynkowych, gdzie sterowanie odbywa się za pomocą paneli dotykowych i przycisków zwiernych. Idealnie nadaje się do tworzenia scen oświetleniowych, roletowych czy klimatycznych.

• Sterowanie scenami świetlnymi w salonie, kuchni, sypialni – jeden przycisk zmienia nastrój pomieszczenia.
• Wywoływanie scen roletowych (dzień, noc, zacienienie) w biurach i domach – poprawa komfortu i energooszczędność.
• Integracja z systemem HVAC (ogrzewanie, klimatyzacja) – zmiana temperatury i wentylacji za jednym przyciskiem.
• Tworzenie scen awaryjnych (wszystkie światła włącz, rolety podnieś) w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż modułu mH-MS-2 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Podłączenie przewodów UTP do wejść oraz magistrali CAN należy wykonać zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego (zasilanie 24 V DC). Zwróć uwagę na prawidłowe okablowanie przycisków zwiernych – nie stosuj przycisków podświetlanych, chyba że są dedykowane do niskiego napięcia. Po zakończeniu montażu sprawdź poprawność komunikacji z panelem dotykowym.

FAQ

• Jakie przyciski można podłączyć do modułu mH-MS-2? Moduł współpracuje wyłącznie z przyciskami zwiernymi (typu dzwonek), bez elementów podświetlenia, ponieważ styki są przystosowane do niskiego napięcia 24 V DC.
• Czy mogę użyć więcej niż 16 scen? Tak, możesz rozbudować system o dodatkowe moduły mH-MS (LEVEL 2, 3 itd.). Każdy moduł dodaje kolejne 16 wejść – wszystkie współpracują z tymi samymi panelami dotykowymi.
• Jakie napięcie zasilania jest wymagane? Moduł wymaga stabilnego zasilania 24 V DC. Prąd zależy od liczby podłączonych przycisków i potrzeb komunikacyjnych – zaleca się zastosowanie dedykowanego zasilacza systemu F&Home.
