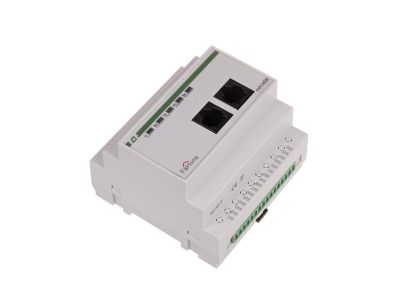

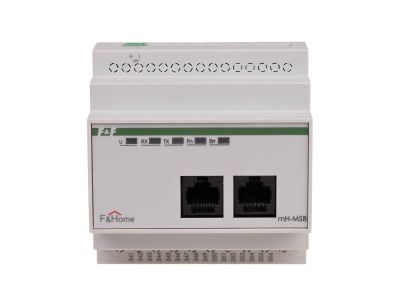

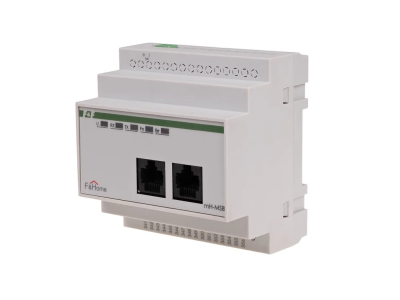

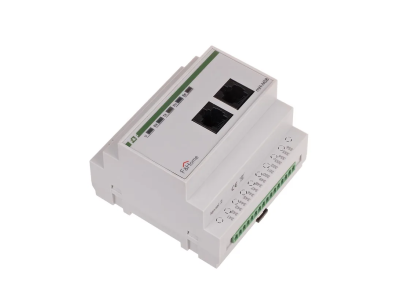

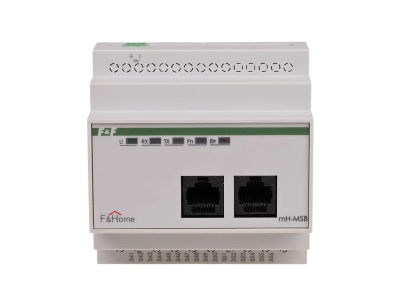

Moduł scen (16 wejść) - LEVEL 1 | mH-MS-1 F&F

Alternatywny kod produktu: mH-MS / 1

Opis i Kluczowe Cechy

Moduł scen mH-MS-1 (LEVEL 1) to szesnastokanałowe urządzenie wejściowe przeznaczone do systemów sterowania oświetleniem i automatyki budynkowej. Każde z 16 wejść współpracuje z przyciskami monostabilnymi, umożliwiając przypisanie dwóch niezależnych scen – poprzez rozróżnienie krótkiego i długiego naciśnięcia. Moduł zasilany jest napięciem 24V, co zapewnia bezpieczną pracę w obwodach niskonapięciowych. Jego niewielka szerokość (standardowy moduł 1U) pozwala na oszczędność miejsca w rozdzielnicy.

• 16 wejść: Umożliwia podłączenie nawet 16 przycisków monostabilnych, co znacząco redukuje ilość okablowania w porównaniu do tradycyjnych rozwiązań.
• Dwie sceny na wejście (krótkie/długie naciśnięcie): Jeden przycisk steruje dwoma różnymi stanami pracy (np. załączenie podstawowego oświetlenia i dodatkowego nastrojowego) bez konieczności montażu dodatkowych elementów.
• Zasilanie 24V DC: Niskie napięcie zwiększa bezpieczeństwo instalacji oraz upraszcza okablowanie w strefach o podwyższonych wymaganiach.
• Zależność od panela systemowego: Moduł nie pracuje autonomicznie – wszystkie sceny definiowane są w głównym panelu, co zapewnia centralne zarządzanie i spójność działania całego systemu.
• Skalowalność: W przypadku potrzeby obsługi większej liczby scen można dodać kolejne moduły mH-MS (LEVEL 2, 3 itd.), tworząc rozbudowaną strukturę sterowania.

Zgodność z Normami

Moduł scen mH-MS-1 został zaprojektowany zgodnie z europejskimi normami dotyczącymi urządzeń automatyki budynkowej. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. W przypadku montażu w rozdzielnicy należy przestrzegać standardowych zaleceń dla aparatury modułowej (IP20 dla wnętrz rozdzielnic).

Zastosowanie

Moduł mH-MS-1 znajduje zastosowanie w inteligentnych instalacjach budynkowych, gdzie wymagane jest elastyczne sterowanie scenami oświetlenia, żaluzjami, ogrzewaniem lub innymi odbiornikami za pomocą pojedynczych przycisków. Sprawdza się zarówno w obiektach mieszkalnych, jak i komercyjnych.

• Sterowanie scenami oświetlenia: wywoływanie różnych nastaw świetlnych (np. dzień/noc/kino) z jednego przycisku.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – krótkie/długie naciśnięcie umożliwia załączenie/wyłączenie lub zmianę trybu pracy.
• Automatyka budynkowa w systemach BMS: rozbudowa o kolejne moduły pozwala na zarządzanie wieloma strefami.
• Sygnalizacja stanów: możliwość przypisania sygnałów dźwiękowych lub wizualnych do konkretnych scen (przy współpracy z panelem systemowym).

Wskazówki Montażowe

Montaż i podłączenie modułu scen mH-MS-1 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przewody należy podłączać z zachowaniem momentu dokręcania zacisków zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do obciążenia i napięcia (24V DC). Przed uruchomieniem systemu należy sprawdzić poprawność adresacji i konfiguracji w panelu głównym.

FAQ

• Czy moduł scen mH-MS-1 posiada wbudowane podświetlenie przycisków? Nie, moduł nie posiada własnego podświetlenia – sygnalizacja stanu realizowana jest przez panel systemowy (np. za pomocą wskaźników LED w przyciskach lub interfejsu użytkownika).
• Jaki stopień ochrony ma moduł? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20. Dokładne dane środowiskowe podane są w dokumentacji technicznej producenta.
• Jak działa tryb pracy – krótkie i długie naciśnięcie? Moduł rozróżnia czas naciśnięcia przycisku: krótkie (poniżej zadanego progu) wywołuje scenę A, długie (powyżej progu) – scenę B. Oba czasy są konfigurowane w panelu systemowym, co pozwala na precyzyjne dopasowanie do potrzeb użytkownika.
