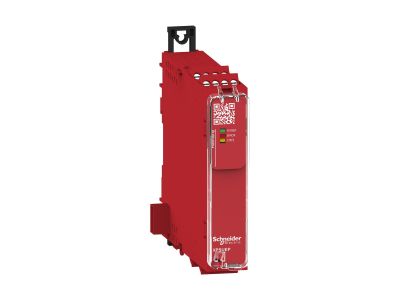

Moduł rozszerzenia styków Kat.4 24 V AC/DC 4 NO + 2 NC Zaciski sprężynowe, Preventa XPS Universal | XPSUEP14AP Schneider Electric

Opis i Kluczowe Cechy

Moduł rozszerzenia styków XPSUEP14AP z serii Preventa XPS Universal od Schneider Electric to zaawansowane rozwiązanie dedykowane do systemów sterowania bezpieczeństwem, które wymagają zwiększenia liczby dostępnych wyjść bez utraty integralności sygnału. Urządzenie jest zasilane uniwersalnym napięciem 24 V AC/DC, co pozwala na elastyczną integrację w różnorodnych szafach sterowniczych. Moduł został wyposażony w 4 wyjścia bezpieczeństwa typu NO (normalnie otwarte) oraz 2 pojedyncze wyjścia NC (normalnie zamknięte), co umożliwia kompleksowe zarządzanie obwodami zatrzymania awaryjnego lub monitorowania osłon.

Kluczową cechą urządzenia jest wbudowana magistrala rozszerzenia bezpieczeństwa, która pozwala na bezproblemową komunikację z jednostkami bazowymi. Kompaktowa obudowa o szerokości zaledwie 22,5 mm pozwala na znaczną oszczędność miejsca na szynie DIN, co jest kluczowe w nowoczesnych, gęsto upakowanych systemach automatyki. Wykorzystanie zacisków sprężynowych (z możliwością demontażu) gwarantuje trwałe i odporne na wibracje połączenie elektryczne, co eliminuje konieczność okresowego dokręcania śrub.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych, co potwierdzają liczne certyfikaty i zgodność z międzynarodowymi standardami bezpieczeństwa funkcjonalnego:

• ISO 13849-1: Osiąga najwyższy poziom zapewnienia bezpieczeństwa PLe oraz Kategorię 4.
• IEC 62061: Zgodność z poziomem nienaruszalności bezpieczeństwa SILCL 3.
• IEC 61508: Spełnia wymagania SIL 3 dla systemów elektrycznych i elektronicznych.
• Normy produktowe: Pełna zgodność z IEC 60947-5-1 oraz IEC 61508-1/2/3.
• Certyfikacja globalna: Posiada oznaczenia cULus, TÜV, EAC, CCC oraz KC, co umożliwia jego stosowanie na rynkach całego świata.

Zastosowanie

Moduł XPSUEP14AP znajduje szerokie zastosowanie w branżach, gdzie bezpieczeństwo operatora i maszyn jest priorytetem. Jest idealnym rozwiązaniem dla:

• Przemysłu spożywczego (Food & Beverage): Odporność na trudne warunki i precyzyjne monitorowanie linii produkcyjnych.
• Systemów podnoszenia i transportu bliskiego: Zapewnienie bezpiecznego zatrzymania suwnic i dźwigów.
• Przenoszenia i obróbki materiałów: Integracja z systemami przenośników i maszyn obróbczych.
• Pakowania: Zabezpieczenie maszyn pakujących i paletyzatorów.

Wskazówki Montażowe

Prawidłowa instalacja modułu jest kluczowa dla zachowania parametrów bezpieczeństwa:

• Montaż mechaniczny: Urządzenie należy zamontować na standardowej, symetrycznej szynie DIN 35 mm wewnątrz obudowy o odpowiednim stopniu ochrony IP.
• Połączenia elektryczne: Dzięki zastosowaniu zacisków sprężynowych, przewody należy odizolować na odpowiednią długość i wsunąć w gniazdo. System ten zapewnia stały docisk, co jest szczególnie istotne w środowiskach narażonych na drgania.
• Kompatybilność: Należy pamiętać, że moduł XPSUEP jest przeznaczony wyłącznie do współpracy z modułami bazowymi z serii Preventa XPS Universal, takimi jak XPSUAF, XPSUAK, XPSUAT, XPSUDN oraz XPSUS.
• Wymiary: Przy planowaniu rozmieszczenia należy uwzględnić wymiary: 22,5 mm szerokości, 120 mm głębokości oraz 100 mm wysokości.

FAQ

• Czy moduł XPSUEP14AP może pracować samodzielnie? Nie, jest to moduł rozszerzenia, który wymaga połączenia z jednostką bazową Preventa XPS Universal poprzez dedykowaną magistralę.
• Jakie jest napięcie zasilania urządzenia? Moduł pracuje przy napięciu 24 V AC/DC, co czyni go uniwersalnym dla większości standardów przemysłowych.
• Czy zaciski są demontowalne? Tak, moduł posiada demontowalne bloki zacisków, co znacznie ułatwia serwisowanie i wymianę urządzenia bez konieczności ponownego okablowania.
• Jaki poziom bezpieczeństwa oferuje to urządzenie? Przy odpowiedniej konfiguracji z jednostką bazową, system osiąga najwyższe parametry: PLe, Kat. 4 oraz SIL 3.
