Moduł rozszerzenia LOGO! DM8 24R, moduł I/O 4/4 RELAY | 6ED1055-1HB00-0BA2 Siemens

Alternatywny kod produktu: 6ED10551HB000BA2

Opis i Kluczowe Cechy

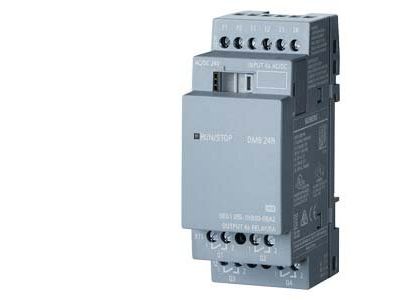

Moduł rozszerzenia LOGO! DM8 24R (symbol 6ED1055-1HB00-0BA2) to moduł I/O 4/4 RELAY firmy Siemens, przeznaczony do rozbudowy sterowników serii LOGO! o dodatkowe wejścia i wyjścia. Umożliwia łatwe zwiększenie liczby punktów sterowania w instalacjach automatyki budynkowej i przemysłowej, zastępując tradycyjną aparaturę modułową.

• 4 wejścia cyfrowe: Umożliwiają podłączenie czujników, przycisków i przełączników, rozszerzając możliwości logiczne sterownika.
• 4 wyjścia przekaźnikowe: Zapewniają izolację galwaniczną i sterowanie odbiornikami bezpotencjałowo, np. oświetleniem, silnikami, zaworami.
• Kompatybilność z LOGO!: Bezpośrednie połączenie z szyną danych sterownika, łatwa konfiguracja w oprogramowaniu LOGO! Soft Comfort.
• Montaż na szynie DIN: Prosta instalacja w rozdzielnicach i szafkach sterowniczych zgodnie z standardem modułowej aparatury.
• Kompaktowa konstrukcja: Oszczędza miejsce w szafie sterowniczej przy jednoczesnym zachowaniu pełnej funkcjonalności I/O.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury modułowej. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł LOGO! DM8 24R znajduje zastosowanie wszędzie tam, gdzie potrzebne jest rozszerzenie sterownika o dodatkowe wejścia/wyjścia. Idealnie nadaje się do:

• Sterowania oświetleniem wewnętrznym i zewnętrznym, w tym klatki schodowej, wystaw sklepowych, ogrodów.
• Obsługi napędów: markiz, rolet, bram garażowych, zasłon.
• Kontroli systemów HVAC, klimatyzacji, pomp wody deszczowej, wentylacji.
• Automatyzacji procesów w szklarniach, cieplarniach oraz przetwarzania sygnałów w maszynach przemysłowych.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafce sterowniczej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekroje przewodów dobierz zgodnie z obciążalnością prądową styków oraz miejscowymi przepisami. Moment dokręcania zacisków oraz szczegółowe dane dotyczące podłączenia znajdują się w dokumentacji technicznej producenta.

FAQ

• Jak podłączyć moduł do sterownika LOGO!? Moduł podłącza się bezpośrednio do szyny danych sterownika za pomocą złącza modułowego. Konfiguracja odbywa się w programie LOGO! Soft Comfort – po dodaniu modułu do projektu parametry są automatycznie rozpoznawane.
• Jaki typ wyjść ma moduł? Wyjścia są przekaźnikowe (styki potencjałowo izolowane), co pozwala na sterowanie odbiornikami prądu przemiennego i stałego bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Czy moduł jest kompatybilny z wszystkimi wersjami LOGO!? Moduł przeznaczony jest do współpracy ze sterownikami LOGO! wyposażonymi w złącze rozszerzeń (m.in. wersje 0BA7, 0BA8 i nowsze). Szczegółową listę kompatybilnych urządzeń znajdziesz w dokumentacji technicznej Siemens.
