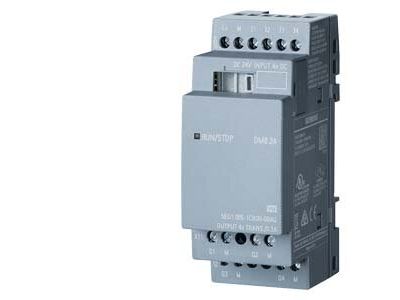

Moduł rozszerzenia LOGO! DM8 24 0BA2, 24V | 6ED1055-1CB00-0BA2 Siemens

Opis i Kluczowe Cechy

Moduł rozszerzeń SIEMENS LOGO! DM8 24 o numerze katalogowym 6ED1055-1CB00-0BA2 to zaawansowany komponent automatyki przemysłowej, zaprojektowany w celu zwiększenia możliwości jednostek centralnych systemu LOGO!. Urządzenie to pozwala na elastyczną rozbudowę systemu o dodatkowe 4 wejścia cyfrowe oraz 4 wyjścia cyfrowe, co jest kluczowe w projektach wymagających obsługi większej liczby sygnałów bez konieczności wymiany sterownika głównego. Moduł pracuje pod napięciem zasilania 24V DC, co czyni go idealnym rozwiązaniem dla standardowych instalacji sterowniczych w przemyśle i budownictwie.

• Kompaktowa konstrukcja: Moduł charakteryzuje się optymalnymi wymiarami, co pozwala na oszczędność miejsca w szafie sterowniczej.
• Napięcie zasilania 24V: Standardowe napięcie pracy gwarantuje kompatybilność z większością czujników i elementów wykonawczych.
• Łatwa integracja: Dzięki dedykowanemu złączu magistrali, połączenie z jednostką bazową LOGO! jest szybkie i niezawodne.
• Wysoka niezawodność: Produkty serii Siemens LOGO! są znane z długowieczności i odporności na trudne warunki pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami jakościowymi firmy Siemens. Spełnia rygorystyczne normy bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC), co jest niezbędne w środowiskach przemysłowych narażonych na zakłócenia. Posiada certyfikację CE oraz spełnia wymagania dyrektyw niskonapięciowych, co gwarantuje bezpieczną eksploatację w instalacjach elektrycznych na terenie Unii Europejskiej.

Zastosowanie

Moduł LOGO! DM8 24 znajduje szerokie zastosowanie zarówno w automatyce budynkowej, jak i przemysłowej. Dzięki swojej uniwersalności, jest wykorzystywany do:

• Automatyki domowej: Sterowanie oświetleniem klatek schodowych, oświetleniem zewnętrznym, markizami, zasłonami oraz witrynami sklepowymi.
• Systemów HVAC: Obsługa układów klimatyzacji, wentylacji oraz sterowanie pompami wody deszczowej.
• Infrastruktury: Systemy sterowania bramami wjazdowymi i garażowymi.
• Rolnictwa precyzyjnego: Zarządzanie procesami w cieplarniach i szklarniach, w tym nawadnianiem i doświetlaniem roślin.
• Przemysłu: Przetwarzanie sygnałów w rozproszonych systemach obsługi maszyn, szczególnie przy wykorzystaniu modułów komunikacyjnych takich jak AS-Interface (ASi).

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co zapewnia stabilność mechaniczną. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Przekrój przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju znamionowym, dostosowanym do obciążeń prądowych wyjść cyfrowych.
• Separacja obwodów: Należy dbać o prawidłowe prowadzenie tras kablowych, oddzielając obwody sygnałowe od siłowych w celu minimalizacji zakłóceń.
• Kolejność montażu: Moduł należy wpinać do jednostki centralnej przy wyłączonym napięciu zasilania.

FAQ

1. Czy moduł DM8 24 posiada własny wyświetlacz?
Nie, jest to moduł rozszerzeń pozbawiony panelu sterowniczego i wyświetlacza. Status wejść i wyjść można monitorować poprzez jednostkę centralną LOGO! lub oprogramowanie narzędziowe.

2. Czy mogę połączyć ten moduł z jednostką centralną zasilaną napięciem 230V?
Nie, moduły rozszerzeń muszą być dobrane zgodnie z poziomem napięcia jednostki bazowej oraz wymaganiami danej konfiguracji sprzętowej serii LOGO!.

3. Ile modułów rozszerzeń mogę podłączyć do jednej jednostki centralnej?
Maksymalna liczba rozszerzeń zależy od generacji sterownika LOGO! oraz limitu obsługiwanych punktów wejść/wyjść (I/O) w mapie pamięci sterownika.
