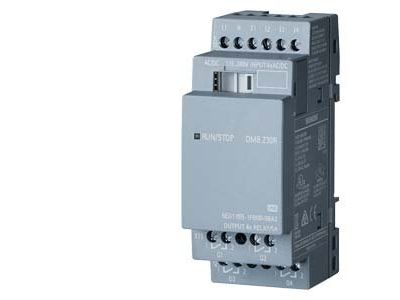

Moduł rozszerzenia LOGO! DM8 230V 4DI/4 | 6ED1055-1FB00-0BA2 Siemens

Alternatywny kod produktu: 6ED10551FB000BA2

Opis i Kluczowe Cechy

Moduł rozszerzenia LOGO! DM8 230V 4DI/4 (symbol 6ED1055-1FB00-0BA2) dedykowany do sterowników LOGO! zwiększa liczbę punktów wejścia/wyjścia bez konieczności wymiany głównego modułu. Zasilany napięciem 230 V AC, umożliwia łatwą integrację z instalacjami elektrycznymi w budynkach i maszynach.

• Napięcie zasilania 230 V AC: bezpośrednie podłączenie do sieci 230 V – nie wymaga dodatkowego zasilacza, upraszcza montaż i oszczędza miejsce w szafce sterowniczej.
• 4 wejścia cyfrowe: obsługa czujników, przycisków, krańcówek czy sygnałów binarnych – umożliwiają budowanie elastycznych układów sterowania.
• 4 wyjścia: sterowanie odbiornikami (cewki styczników, lampki sygnalizacyjne, siłowniki) – rozszerzają możliwości aplikacyjne sterownika LOGO!.
• Konstrukcja modułowa na szynę DIN: szybki montaż w rozdzielnicy lub szafie sterowniczej – oszczędność czasu instalacji i łatwa rozbudowa systemu.
• Kompatybilność z całą rodziną LOGO!: dopracowana współpraca z podstawowymi modułami (np. LOGO! 12/24/230) – bez ryzyka błędów konfiguracji.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych oraz posiada oznaczenie CE. Producent deklaruje zgodność z odpowiednimi normami europejskimi dla sterowników i modułów rozszerzeń. Montaż i użytkowanie zgodnie z dokumentacją producenta zapewniają bezpieczną pracę w instalacjach przemysłowych i domowych.

Zastosowanie

Moduł LOGO! DM8 230V 4DI/4 znajduje zastosowanie wszędzie tam, gdzie sterownik LOGO! wymaga dodatkowych wejść/wyjść w instalacjach 230 V AC. Sprawdza się zarówno w automatyce budynkowej, jak i małych maszynach.

• Sterowanie oświetleniem klatki schodowej, zewnętrznym czy wystaw sklepowych – realizacja sekwencji i harmonogramów czasowych.
• Obsługa markiz, żaluzji i zasłon – kontrola na podstawie czujników pogodowych lub ręcznych przycisków.
• Automatyka bram wjazdowych i garażowych – zarządzanie napędem wraz z sygnalizacją krańcową.
• Sterowanie pompami deszczówki, wentylacją lub klimatyzacją w obiektach małej skali – rozbudowa istniejących szaf sterowniczych.

Wskazówki Montażowe

Moduł przeznaczony do montażu na szynie TH35 (DIN) przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekroje przewodów dobierz zgodnie z obciążalnością i normami. Momenty dokręcania zacisków oraz szczegółowe schematy podłączenia znajdują się w dokumentacji technicznej producenta. Pamiętaj o zachowaniu odstępów wentylacyjnych i ochronie przed wilgocią.

FAQ

• Czy moduł wymaga osobnego zasilacza? Nie, moduł jest zasilany bezpośrednio napięciem 230 V AC – nie potrzebuje zewnętrznego źródła napięcia stałego.
• Ile wejść i wyjść posiada moduł? Posiada 4 wejścia cyfrowe (DI) oraz 4 wyjścia. W danych katalogowych nie określono typu wyjść – szczegóły sprawdź w karcie produktu producenta.
• Jaki jest stopień ochrony (IP) modułu? W dostarczonych danych nie podano stopnia ochrony – standardowo moduły tego typu montuje się w rozdzielnicach o odpowiedniej klasie szczelności, zapewniających ochronę przed kurzem i wilgocią.
