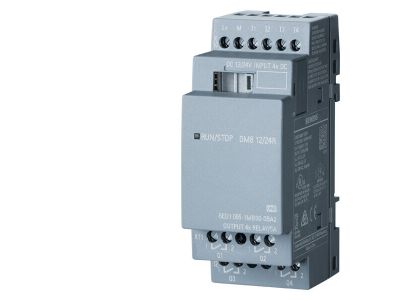

Moduł rozszerzenia LOGO 8! DM8 12/24R, 12/24VDC | 6ED1055-1MB00-0BA2 Siemens

Alternatywny kod produktu: 6ED10551MB000BA2

Opis i Kluczowe Cechy

Moduł rozszerzeń cyfrowych Siemens LOGO! 8 DM8 12/24R o numerze katalogowym 6ED1055-1MB00-0BA2 to zaawansowany komponent automatyki przemysłowej i budynkowej, zaprojektowany w celu zwiększenia możliwości jednostek centralnych serii LOGO! 8. Urządzenie charakteryzuje się kompaktową budową, która pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej. Moduł oferuje 4 wejścia cyfrowe oraz 4 wyjścia przekaźnikowe, co pozwala na elastyczne zarządzanie sygnałami binarnymi w systemie.

• Zasilanie 12/24V DC: Szeroki zakres napięcia zasilania prądem stałym umożliwia integrację z różnorodnymi systemami zasilania stosowanymi w przemyśle i budownictwie.
• Wyjścia przekaźnikowe: Zastosowanie przekaźników pozwala na bezpośrednie sterowanie odbiornikami o większym poborze prądu bez konieczności stosowania dodatkowych styczników pośredniczących w prostych aplikacjach.
• Modułowość: System LOGO! pozwala na łatwe łączenie modułów za pomocą zintegrowanej magistrali, co skraca czas montażu i konfiguracji sprzętowej.
• Niezawodność Siemens: Wysoka jakość wykonania gwarantuje długą żywotność urządzenia nawet w wymagających warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektro-technicznych. Moduł posiada certyfikację CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Urządzenie spełnia również normy przemysłowe dotyczące odporności na wibracje i zakłócenia, co pozwala na jego bezpieczne stosowanie w szafach rozdzielczych maszyn i urządzeń mechanicznych.

Zastosowanie

Moduł DM8 12/24R znajduje szerokie zastosowanie w automatyzacji procesów o małej i średniej złożoności. Dzięki swojej uniwersalności jest wybierany przez instalatorów do następujących zadań:

• Automatyka budynkowa: Sterowanie oświetleniem klatek schodowych, oświetleniem zewnętrznym, markizami, zasłonami oraz witrynami sklepowymi.
• Instalacje sanitarne i HVAC: Obsługa pomp wody deszczowej, systemów klimatyzacji oraz wentylacji.
• Systemy sterowania bramami: Zarządzanie napędami bram wjazdowych i garażowych.
• Rolnictwo i ogrodnictwo: Automatyzacja systemów nawadniania i sterowania mikroklimatem w cieplarniach oraz szklarniach.
• Przemysł: Rozproszona obsługa maszyn poprzez integrację z modułami komunikacyjnymi (np. AS-Interface) oraz przetwarzanie sygnałów w seryjnie produkowanych urządzeniach.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla bezawaryjnej pracy systemu LOGO! 8. Należy przestrzegać następujących wytycznych:

• Montaż na szynie DIN: Moduł jest przystosowany do szybkiego montażu na standardowej szynie TS35 (35 mm). Należy upewnić się, że zatrzaski pewnie trzymają urządzenie na szynie.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić trwały i pewny styk elektryczny.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednim momentem, aby uniknąć przegrzewania się styków lub uszkodzenia gwintów.
• Wentylacja: Należy zachować odpowiednie odstępy od innych urządzeń w szafie rozdzielczej, aby umożliwić swobodną cyrkulację powietrza i odprowadzanie ciepła.
• Kolejność modułów: Moduł rozszerzeń należy dołączyć do jednostki centralnej lub poprzedniego modułu za pomocą bocznego złącza magistrali przed podaniem napięcia zasilania.

FAQ

1. Czy moduł DM8 12/24R może pracować samodzielnie?
Nie, jest to moduł rozszerzeń, który do poprawnej pracy wymaga połączenia z jednostką centralną LOGO! 8.

2. Jakie jest napięcie zasilania tego modułu?
Moduł pracuje w zakresie napięcia 12V DC lub 24V DC, co czyni go bardzo uniwersalnym w instalacjach niskonapięciowych.

3. Czy wyjścia przekaźnikowe są odizolowane galwanicznie?
Tak, wyjścia przekaźnikowe zapewniają izolację galwaniczną, co pozwala na sterowanie obwodami o różnych potencjałach napięciowych.

4. Czy moduł posiada wyświetlacz?
Nie, moduły rozszerzeń DM8 nie posiadają własnego wyświetlacza; diagnostyka odbywa się poprzez diody LED na obudowie lub za pośrednictwem jednostki centralnej.
