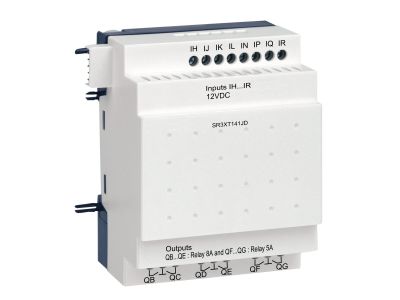

Moduł rozszerzenia 8 wejść 4 wyjścia przekaźnikowe 12VDC Zelio Logic | SR3XT141JD Schneider Electric

Opis i Kluczowe Cechy

Moduł rozszerzenia SR3XT141JD firmy Schneider Electric (seria Zelio Logic) to kompaktowe urządzenie zwiększające liczbę wejść/wyjść dyskretnych w sterownikach programowalnych Zelio Logic. Oferuje 8 wejść dwustanowych oraz 4 wyjścia przekaźnikowe, zasilane napięciem 12 V DC. Szerokość modułu wynosi 35,7 mm (2 moduły), co pozwala na oszczędne zagospodarowanie szafy sterowniczej.

• 8 wejść dyskretnych: umożliwiają podłączenie czujników, przycisków, krańcówek lub sygnałów binarnych bez dodatkowych konwerterów – elastyczność w zbieraniu stanów z urządzeń polowych.
• 4 wyjścia przekaźnikowe: każdy styk może przełączać obciążenia do 2 A / 24 V AC (dane katalogowe producenta) – idealne do bezpośredniego sterowania małymi odbiornikami, takimi jak lampki sygnalizacyjne, cewki styczników czy przekaźników pomocniczych.
• Zasilanie 12 V DC: napięcie zgodne z popularnymi zasilaczami impulsowymi – łatwa integracja z istniejącą instalacją niskonapięciową.
• Kompatybilność z Zelio Logic: moduł rozszerza możliwości sterowników z serii Logic (Smart, Compact, RTC) – zwiększa liczbę punktów I/O bez konieczności zmiany centralnego sterownika.
• Kompaktowa obudowa na szynę TH35: montaż bez narzędzi w rozdzielnicy, oszczędność miejsca i szybki serwis.

Zgodność z Normami

Moduł SR3XT141JD został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Przeznaczony do pracy w środowisku przemysłowym i budynkowym, z zachowaniem standardów bezpieczeństwa elektrycznego. Szczegółowe wymagania dotyczące izolacji, wytrzymałości elektrycznej oraz temperatury pracy są dostępne w dokumentacji technicznej producenta.

Zastosowanie

Moduł rozszerzenia SR3XT141JD znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zwiększenie liczby wejść/wyjść w systemie sterowania opartym na Zelio Logic. Sprawdzi się w automatyce budynkowej oraz małych maszynach.

• Sterowanie oświetleniem, roletami, bramami w budynkach użyteczności publicznej i mieszkalnych – rozszerza funkcje sterownika.
• Zbieranie sygnałów z czujników obecności, temperatury, wilgotności w systemach HVAC.
• Pośrednie sterowanie stycznikami, przekaźnikami pomocniczymi lub cewkami zaworów za pomocą wyjść przekaźnikowych.
• Budowa prostych układów sekwencyjnych i sygnalizacyjnych w małych instalacjach przemysłowych.

Wskazówki Montażowe

Montaż modułu oraz podłączenie przewodów mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski należy dokręcać momentem zgodnym z zaleceniami producenta (2 … 2,5 Nm dla zacisków śrubowych). Przekrój przewodów dobierz do prądu obciążenia oraz napięcia – dla wejść zwykle 0,5…1,5 mm², dla wyjść przekaźnikowych max 2,5 mm². Nie przekraczaj parametrów granicznych podanych w karcie katalogowej.

FAQ

• Jakiego napięcia zasilania wymaga moduł SR3XT141JD? Moduł zasilany jest napięciem 12 V DC (zakres dopuszczalny należy sprawdzić w dokumentacji technicznej – zazwyczaj 10,8…13,2 V DC). Napięcie to jest dostarczane z zewnętrznego zasilacza lub z płyty głównej Zelio Logic przez szynę rozszerzeń.
• Jaki stopień ochrony ma moduł? Jako aparat montowany na szynie w rozdzielnicy, moduł posiada typowy dla tej klasy stopień ochrony IP20 – nie jest odporny na wilgoć ani kurz wnikający do wnętrza szafy. Wymagana jest sucha i czysta obudowa.
• Czy wyjścia przekaźnikowe są bezpotencjałowe i mogą przełączać napięcie 230 V AC? Wyjścia przekaźnikowe to styki przełączane (NO/NC), które mogą pracować z napięciem do 24 V AC (wg danych producenta). Należy bezwzględnie stosować się do wartości granicznych podanych w karcie katalogowej – nie są one przystosowane do bezpośredniego przełączania 230 V AC bez dodatkowych styczników.
