Moduł rozszerzenia 4DI / 2DO, wtykowy, do 7KM PAC3220/ 4200 | 7KM9200-0AB00-0AA0 Siemens

Alternatywny kod produktu: 7KM92000AB000AA0

Opis i Kluczowe Cechy

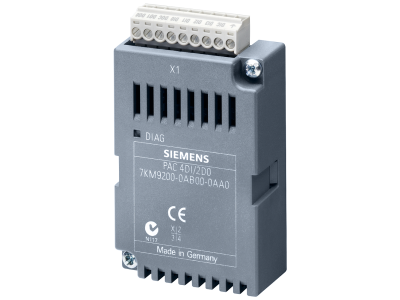

Moduł rozszerzenia 7KM9200-0AB00-0AA0 to wtykowy moduł 4 wejść cyfrowych (DI) i 2 wyjść cyfrowych (DO), przeznaczony do współpracy z miernikami energii 7KM PAC3220 oraz PAC4200. Umożliwia rozszerzenie funkcjonalności pomiarowej o monitorowanie i sterowanie sygnałami binarnymi, co pozwala na szczegółową analizę stanu instalacji elektrycznej.

• 4 wejścia cyfrowe (DI): Umożliwiają podłączenie czujników, przycisków lub styków pomocniczych do monitorowania stanów urządzeń w systemie zarządzania energią.
• 2 wyjścia cyfrowe (DO): Pozwalają na sterowanie zewnętrznymi odbiornikami, sygnalizację lub przekazywanie impulsów do układów automatyki.
• Konstrukcja wtykowa: Szybka i łatwa instalacja bez użycia narzędzi – moduł wkłada się bezpośrednio do miernika, co oszczędza czas podczas montażu.
• Kompatybilność z PAC3220/4200: Dedykowany do tych modeli, gwarantuje pełną integrację oraz dostęp do wszystkich funkcji pomiarowych i komunikacyjnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zgodność z normami zapewnia bezpieczną i niezawodną pracę w systemach zarządzania energią.

Zastosowanie

Moduł rozszerzenia 4DI/2DO znajduje zastosowanie w systemach monitorowania i sterowania energią, automatyce budynkowej oraz przemyśle. Dzięki cyfrowym wejściom i wyjściom umożliwia:

• Monitorowanie stanu łączników, wyłączników, styczników i innych urządzeń binarnych w rozdzielnicy.
• Sterowanie sygnalizacją świetlną, przekaźnikami lub napędami w oparciu o dane pomiarowe z miernika.
• Integrację z nadrzędnymi systemami BMS, PLC lub SCADA poprzez istniejące interfejsy komunikacyjne miernika.
• Rejestrację zdarzeń i alarmów w sieci energetycznej, co ułatwia diagnostykę i utrzymanie ruchu.

Wskazówki Montażowe

Montaż modułu rozszerzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć napięcie od miernika i całej instalacji. Moduł wkłada się w dedykowane gniazdo miernika – nie wymaga użycia narzędzi. W przypadku łączenia z innymi modułami rozszerzeń należy zachować kolejność zgodną z instrukcją. Po montażu sprawdzić poprawność połączeń oraz dokręcić ewentualne zaciski zgodnie z zaleceniami producenta.

FAQ

• Do jakich mierników przeznaczony jest moduł 7KM9200-0AB00-0AA0? Moduł jest dedykowany do mierników energii 7KM PAC3220 oraz PAC4200. Nie jest kompatybilny z innymi modelami bez odpowiednich adapterów.
• Ile wejść i wyjść cyfrowych posiada moduł? Moduł wyposażony jest w 4 wejścia cyfrowe (DI) oraz 2 wyjścia cyfrowe (DO).
• Czy montaż modułu może wykonać osoba bez uprawnień elektrycznych? Nie. Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta, z zachowaniem zasad bezpieczeństwa.
