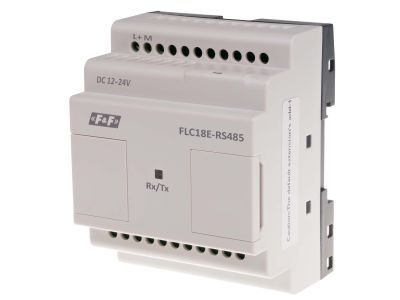

Moduł rozszerzeń z interfejsem komunikacyjnym RS-485 | FLC18E-RS485 F&F

Opis i Kluczowe Cechy

Moduł rozszerzeń FLC18E-RS485 to zaawansowane urządzenie komunikacyjne zaprojektowane do współpracy z modułami CPU serii FLC18. Wyposażony w interfejs RS-485 z separacją galwaniczną, oferuje niezawodną transmisję danych w systemach automatyki. Zasilany napięciem stałym 12–24 V DC, przy poborze mocy 1,8 W, może być montowany na szynie 35 mm (IP20). Umożliwia konfigurację parametrów komunikacji oraz pracę w trybie master/slave, co zapewnia elastyczność integracji z różnorodnymi sieciami sterowania.

• Napięcie zasilania 12÷24 V DC: Szeroki zakres napięcia stałego pozwala na łatwe wpięcie modułu do typowych szaf sterowniczych bez konieczności stosowania dodatkowych zasilaczy.
• Interfejs RS-485 z separacją galwaniczną: Izolacja galwaniczna chroni układy sterowania przed przepięciami i zakłóceniami, zwiększając niezawodność transmisji w środowisku przemysłowym.
• Tryb pracy master/slave: Możliwość wyboru trybu umożliwia elastyczne projektowanie topologii sieci – moduł może pełnić rolę nadrzędną lub podrzędną w zależności od potrzeb aplikacji.
• Konfigurowalne parametry komunikacji: Użytkownik ma możliwość dostosowania ustawień transmisji (np. prędkość, format ramki) do wymogów konkretnego systemu, co ułatwia integrację z różnymi PLC i sterownikami.
• Montaż na szynie 35 mm, stopień ochrony IP20: Kompaktowa obudowa z zaciskami śrubowymi (1,5 mm²) umożliwia szybki i pewny montaż w rozdzielnicy, a stopień IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach wewnętrznych.

Zgodność z Normami

Moduł FLC18E-RS485 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony jest do montażu w rozdzielnicach spełniających wymagania normy DIN. Brak szczegółowych numerów norm w dokumentacji produktu – wszelkie parametry techniczne oparte są wyłącznie na danych producenta.

Zastosowanie

Moduł rozszerzeń komunikacyjnych FLC18E-RS485 znajduje zastosowanie wszędzie tam, gdzie potrzeba niezawodnej, odpornej na zakłócenia komunikacji szeregowej w systemach automatyki budynkowej i przemysłowej.

• Rozbudowa sterowników PLC serii FLC18 (współpraca z modułem CPU FLC18-12DI-6R) o zdolność komunikacji RS-485.
• Transmisja danych pomiędzy sterownikami a urządzeniami nadrzędnymi (BMS, SCADA) w automatyce budynkowej.
• Wymiana impulsów sterujących i sygnałów pomiędzy stycznikami, przekaźnikami i układami PLC w szafach sterowniczych.
• Integracja z systemami monitoringu i zarządzania energią w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż modułu FLC18E-RS485 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w suchych pomieszczeniach wewnętrznych. Przyłącza należy wykonać za pomocą zacisków śrubowych, stosując przewody o maksymalnym przekroju 1,5 mm². Moment dokręcający zacisków wynosi 0,4 Nm – należy postępować zgodnie z dokumentacją producenta, aby uniknąć uszkodzenia połączeń. Pamiętaj o odpowiednim doborze przekroju przewodów do prądu obciążenia.

FAQ

• Jakie jest napięcie zasilania modułu FLC18E-RS485? Moduł wymaga napięcia stałego z zakresu 12–24 V DC. Pobór mocy wynosi 1,8 W, co pozwala na zasilanie z typowych zasilaczy stosowanych w szafach sterowniczych.
• Czy moduł obsługuje tryb master i slave? Tak, urządzenie umożliwia pracę zarówno w trybie master, jak i slave. Konfiguracja trybu odbywa się podczas ustawiania parametrów komunikacji – daje to elastyczność w budowie sieci RS-485.
• Jaki stopień ochrony ma moduł? Stopień ochrony wynosi IP20, co oznacza, że urządzenie jest zabezpieczone przed dotknięciem części czynnych palcem i przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Nie jest przystosowane do pracy w wilgotnych lub zapylonych środowiskach – należy montować je w rozdzielnicach o odpowiedniej szczelności.
