Moduł rozszerzeń wyjść przekaźnikowych MAX-MR-RO-4 | MAX-MR-RO-4 F&F

Alternatywny kod produktu: MR-RO-4

Opis i Kluczowe Cechy

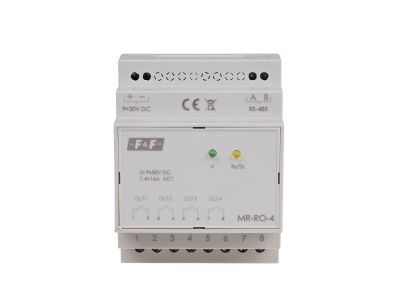

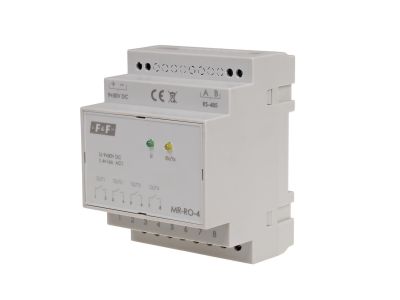

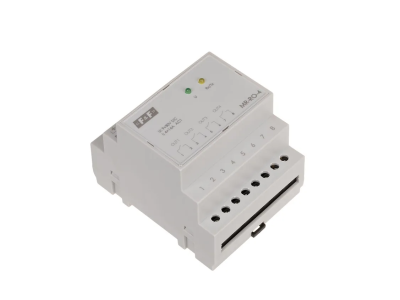

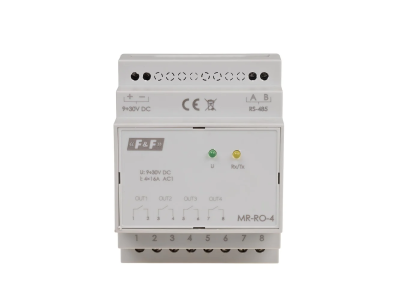

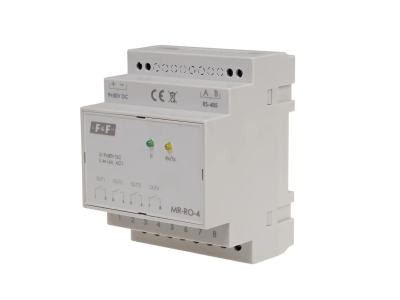

Moduł rozszerzeń wyjść przekaźnikowych MAX-MR-RO-4 to urządzenie przeznaczone do zdalnej rozbudowy wyjść przekaźnikowych sterowników PLC oraz innych systemów automatyki. Wyposażony w 4 przekaźniki ze stykami normalnie otwartymi (NO) o maksymalnym prądzie obciążenia AC-1 wynoszącym 16 A, co pozwala na bezpieczne przełączanie obciążeń o znacznym poborze prądu. Komunikacja odbywa się przez port RS-485 z wykorzystaniem protokołu MODBUS RTU (tryb SLAVE). Moduł zajmuje 4 moduły (70 mm) na szynie DIN TH35.

• 4 wyjścia przekaźnikowe NO: każdy styk może przewodzić prąd do 16 A w kategorii AC-1, co umożliwia bezpośrednie sterowanie odbiornikami bez dodatkowych styczników.
• Separacja galwaniczna styku: izolacja między obwodem sterowania a obciążeniem zwiększa bezpieczeństwo instalacji i odporność na zakłócenia.
• Komunikacja MODBUS RTU przez RS-485: łatwa integracja z systemami automatyki, konfigurowalne parametry transmisji (prędkość, bity danych, stopu, parzystość) oraz adres SLAVE w zakresie 1–247.
• Zasilanie 9–30 V DC: szeroki zakres napięcia zasilania oraz niski pobór mocy (1 W) pozwalają na zasilanie z typowych źródeł 24 V DC.
• Kompaktowa obudowa 4 moduły (70 mm): montaż na szynie DIN TH35 oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Stopień ochrony IP20 zapewnia bezpieczeństwo użytkowania w suchych pomieszczeniach w rozdzielnicach.

Zastosowanie

Moduł MAX-MR-RO-4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne, cyfrowe sterowanie odbiornikami prądu przemiennego lub stałego (w zakresie parametrów). Idealnie sprawdza się jako rozszerzenie wyjść sterowników PLC, systemów BMS, inteligentnego budynku oraz sterowania maszynami.

• Rozbudowa liczby wyjść przekaźnikowych w sterownikach programowalnych PLC.
• Sterowanie oświetleniem, wentylacją, pompami i innymi odbiornikami w automatyce budynkowej.
• Komunikacja z systemami nadrzędnymi przez magistralę RS-485 MODBUS RTU w trybie SLAVE.
• Zastosowanie w szafach sterowniczych jako lokalne wyjście sygnalizacji lub wykonawcze.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia zasilania oraz obciążenia. Przed przystąpieniem do prac należy zapoznać się z dokumentacją techniczną producenta.

• Moduł przeznaczony jest do montażu na szynie DIN TH35 (35 mm) zgodnie z standardem.
• Przyłącze: zaciski śrubowe dla przewodów o przekroju do 4,0 mm². Moment dokręcający: 0,5 Nm.
• Przekrój przewodów dobrać do prądu obciążenia i wymogów instalacji.
• Podczas okablowania należy zapewnić odpowiednią separację przewodów sygnałowych od przewodów zasilających/obciążenia.

FAQ

• Czy moduł posiada podświetlenie lub diody sygnalizacyjne? W danych producenta nie wskazano obecności podświetlenia. Moduł nie posiada wbudowanych diod sygnalizacyjnych – stan pracy można monitorować za pomocą komunikacji MODBUS.
• Jaki jest stopień ochrony modułu? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach w zamkniętych rozdzielnicach.
• Jaką konfigurację styków zastosowano w przekaźnikach? Każdy z czterech przekaźników posiada jeden styk normalnie otwarty (NO). Styki są odseparowane galwanicznie od wewnętrznego układu sterowania.
