Moduł rozszerzeń wejśść/wyjśść cyfrowych, MODBUS RTU | Max-MR-DIO-1 F&F

Alternatywny kod produktu: Max MR-DIO-1

Opis i Kluczowe Cechy

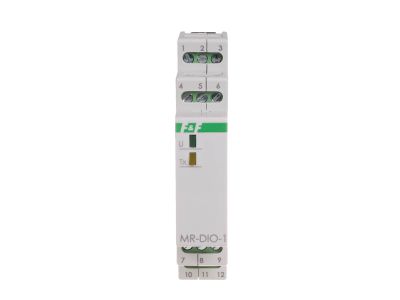

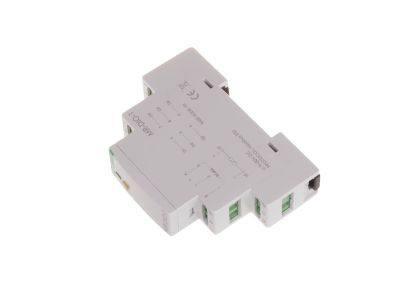

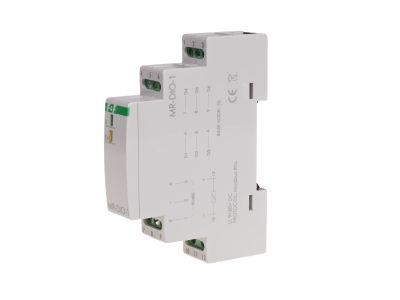

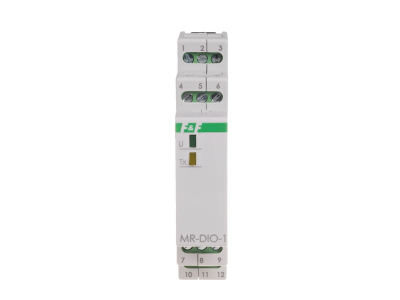

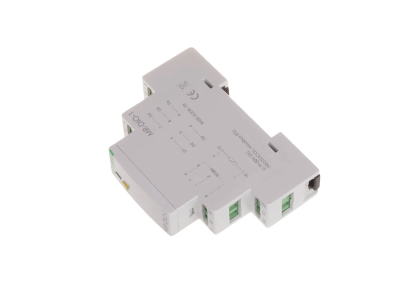

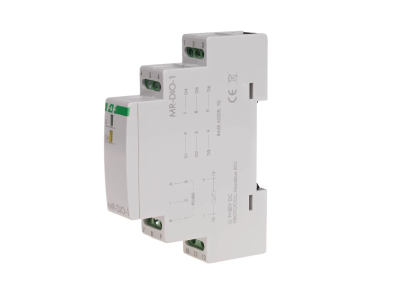

Moduł rozszerzeń wejść/wyjść cyfrowych MAX-MR-DIO-1 to kompaktowe urządzenie umożliwiające zwiększenie liczby cyfrowych kanałów sterujących w systemach automatyki. Dzięki interfejsowi RS-485 i protokołowi MODBUS RTU może być łatwo zintegrowany z sterownikami PLC oraz innymi urządzeniami przemysłowymi. Szeroki zakres napięcia zasilania (9–30 V DC) przy niskim poborze mocy (0,5 W) zapewnia elastyczność podłączenia i energooszczędną pracę. Wymiary 1 modułu (18 mm) pozwalają na montaż w standardowych rozdzielnicach na szynie TH35.

• 6 cyfrowych kanałów DI/DO: Umożliwia podłączenie do sześciu czujników, przycisków lub odbiorników, co pozwala na efektywną rozbudowę systemu sterowania bez konieczności wymiany głównego sterownika.
• Napięcie kontaktu 50 V / prąd stały 100 mA (impulsowo 200 mA): Zapewnia bezpieczne sterowanie przekaźnikami, sygnalizatorami LED oraz innymi urządzeniami niskonapięciowymi przy zachowaniu pewności działania styków.
• Komunikacja MODBUS RTU przez port RS-485: Standardowy protokół przemysłowy gwarantuje łatwą integrację z istniejącymi systemami automatyki oraz możliwość adresowania od 1 do 247 urządzeń na jednej magistrali.
• Szeroki zakres prędkości transmisji (1200–115200 bit/s): Umożliwia dopasowanie szybkości wymiany danych do potrzeb aplikacji i długości linii komunikacyjnych.
• Zaciski śrubowe 2,5 mm² i moment dokręcający 0,4 Nm: Trwałe i bezpieczne przyłącze przewodów o odpowiednim przekroju, zapewniające niską rezystancję połączeń.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. Przeznaczony jest do stosowania w instalacjach niskonapięciowych, zgodnie z wymaganiami norm europejskich oraz standardem DIN. Stopień ochrony IP20 gwarantuje bezpieczeństwo w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Moduł MAX-MR-DIO-1 sprawdza się wszędzie tam, gdzie potrzebne jest rozszerzenie cyfrowych wejść i wyjść w systemach sterowania. Może być stosowany zarówno w przemyśle, jak i w automatyce budynkowej.

• Rozbudowa sterowników PLC o dodatkowe wejścia/wyjścia sygnałów binarnych (np. przyciski, krańcówki, czujniki zbliżeniowe).
• Sterowanie odbiornikami niskonapięciowymi (np. przekaźniki, siłowniki, lampki sygnalizacyjne) za pośrednictwem magistrali MODBUS.
• Integracja z systemami automatyki budynkowej (BMS) do monitorowania stanu urządzeń i zdalnego sterowania.
• Tworzenie rozproszonych układów we/wy w instalacjach przemysłowych i maszynowych, gdzie centralny sterownik znajduje się w większej odległości.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (35 mm) w rozdzielnicach lub obudowach o stopniu ochrony co najmniej IP20. Przyłącze przewodów wykonać za pomocą zacisków śrubowych o przekroju do 2,5 mm², dokręcając z momentem 0,4 Nm, zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego. Podczas konfiguracji adresu i parametrów transmisji należy postępować zgodnie z instrukcją urządzenia.

FAQ

• Jakie napięcie zasilania jest wymagane, aby moduł pracował poprawnie? Moduł zasilany jest napięciem stałym z zakresu 9–30 V DC, co pozwala na stosowanie go w różnych systemach – od typowych zasilaczy 12 V po instalacje 24 V. Maksymalny pobór prądu wynosi 25 mA (0,5 W).
• Jaki jest maksymalny prąd wyjścia na jednym kanale? Dla pracy ciągłej maksymalny prąd wynosi 100 mA na kanał, natomiast w trybie impulsowym (wypełnienie do 20%) dopuszczalne jest 200 mA. Napięcie kontaktu nie może przekraczać 50 V DC/AC.
• W jakich warunkach temperaturowych może pracować moduł? Zakres temperatury pracy wynosi -20°C do +50°C, co umożliwia instalację w standardowych pomieszczeniach technicznych i rozdzielnicach bez dodatkowego ogrzewania.
