moduł rozszerzeń wejść/wyjść analogowo-cyfrowych | FLC18E-8DI-8TN F&F

Opis i Kluczowe Cechy

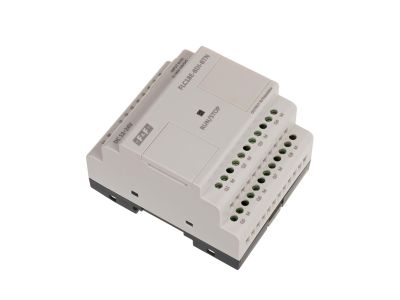

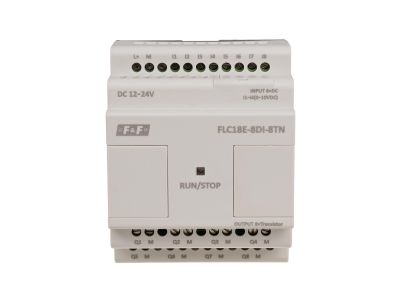

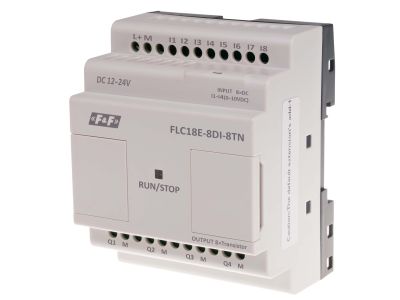

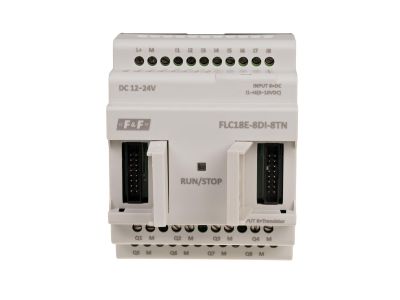

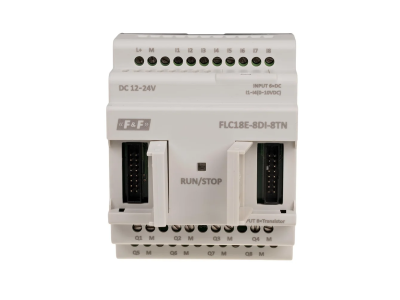

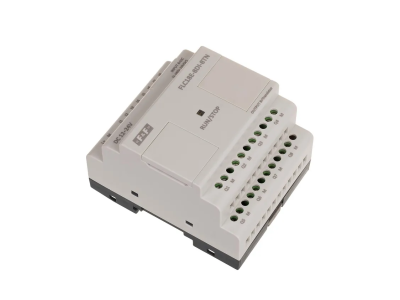

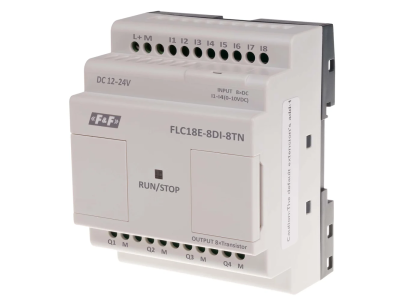

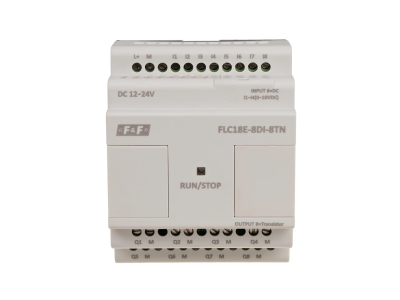

Moduł rozszerzeń wejść/wyjść analogowo-cyfrowych FLC18E-8DI-8TN to uniwersalne urządzenie umożliwiające rozbudowę systemów sterowania o 8 wejść cyfrowych lub 4 wejścia cyfrowe i 4 wejścia analogowe 0÷10 V DC, oraz 8 wyjść tranzystorowych PNP. Zasilany napięciem 12÷24 V DC, montowany na szynie 35 mm, zapewnia elastyczne rozszerzenie funkcji wejściowo-wyjściowych w szafach sterowniczych.

• 8 wejść cyfrowych / 4 wejścia analogowe: Elastyczna konfiguracja – możliwość wykorzystania wszystkich 8 wejść jako cyfrowych lub zamiany 4 z nich na analogowe 0÷10 V DC (rozdzielczość 9 bit) do odczytu sygnałów z czujników ciśnienia, temperatury czy położenia.
• 8 wyjść tranzystorowych PNP (300 mA): Bezpośrednie sterowanie przekaźnikami, zaworami, sygnalizatorami LED lub wejściami PLC – prąd ciągły 300 mA na kanał przy obciążeniu rezystancyjnym.
• Zakres napięcia zasilania 12÷24 V DC: Kompatybilność z typowymi zasilaczami w sterownikach i rozdzielnicach – niskie napięcie bezpieczne dla personelu.
• Montaż na szynie 35 mm (TH35): Szybka instalacja w szafie sterowniczej bez użycia narzędzi – oszczędność czasu i miejsca w rozdzielnicy.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem – dedykowany do montażu w suchych pomieszczeniach wewnątrz obudów sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa użytkowania.

Zastosowanie

Moduł FLC18E-8DI-8TN znajduje zastosowanie w systemach automatyki przemysłowej i budynkowej, gdzie wymagana jest elastyczna rozbudowa liczby wejść/wyjść. Sprawdza się zarówno w prostych układach sterowania, jak i jako rozszerzenie istniejących sterowników PLC.

• Rozbudowa sterowników PLC o dodatkowe wejścia cyfrowe i analogowe (np. czujniki temperatury lub położenia z wyjściem 0–10 V).
• Sterowanie siłownikami, zaworami i przekaźnikami za pomocą wyjść tranzystorowych PNP w układach automatyki budynkowej.
• Zbieranie sygnałów binarnych z przycisków, krańcówek lub czujników zbliżeniowych w liniach produkcyjnych.
• Monitorowanie sygnałów analogowych z czujników ciśnienia, wilgotności lub poziomu w instalacjach HVAC.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN), w pozycji pionowej. Zastosuj zaciski śrubowe o przekroju przewodów do 1,5 mm². Moment dokręcający zacisków wynosi 0,4 Nm – należy go przestrzegać, aby uniknąć uszkodzenia styków. Przewody dobierz odpowiednio do prądu obciążenia wyjść (max 300 mA na kanał). Stopień ochrony IP20 wymaga montażu w obudowie chroniącej przed kurzem i wilgocią.

FAQ

• Czy moduł może pracować jednocześnie z wejściami analogowymi i cyfrowymi? Tak, w konfiguracji mieszanej pierwsze 4 wejścia (I1–I4) mogą być używane jako analogowe (0–10 V DC) lub cyfrowe, a pozostałe 4 (I5–I8) są zawsze cyfrowe. W trybie czysto cyfrowym wszystkie 8 wejść pracuje binarnie.
• Jaki jest maksymalny prąd wyjścia na jednym kanale? Prąd ciągły dla obciążenia rezystancyjnego wynosi 300 mA. Dla obciążeń indukcyjnych lub pojemnościowych zaleca się stosowanie diod gaszących lub zabezpieczeń zewnętrznych.
• Jaki jest stopień ochrony i gdzie można montować moduł? Stopień ochrony IP20 – urządzenie należy instalować w suchych pomieszczeniach wewnątrz szaf sterowniczych lub rozdzielnic, chroniących przed wilgocią i zabrudzeniami.
