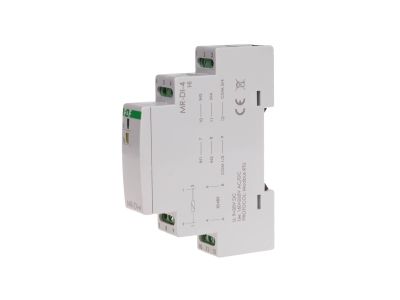

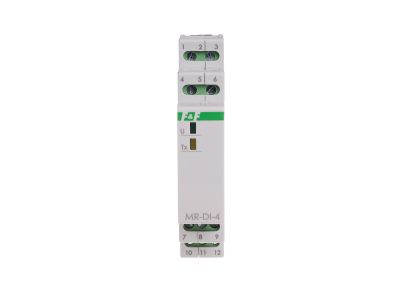

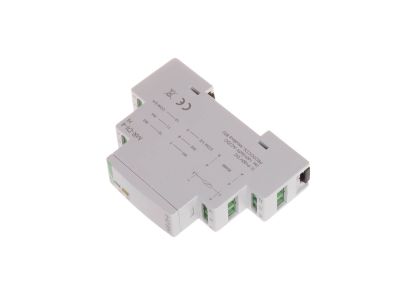

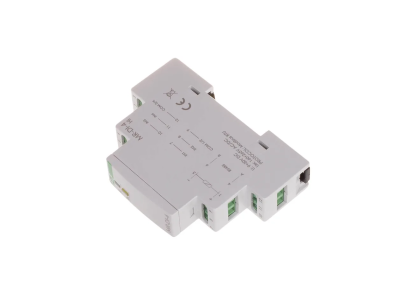

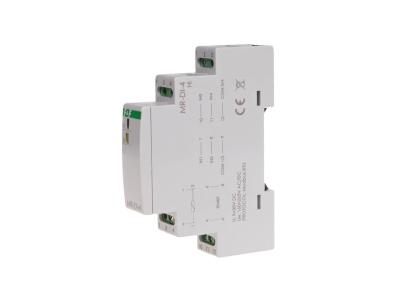

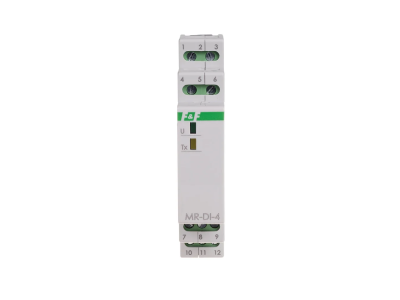

moduł rozszerzeń wejść cyfrowych, z wyjściem MODBUS RTU, 1 moduł | MAX-MR-DI-4LO F&F

Opis i Kluczowe Cechy

Moduł rozszerzeń wejść cyfrowych MAX-MR-DI-4LO to urządzenie umożliwiające rozbudowę sterowników PLC o 4 dodatkowe wejścia cyfrowe. Komunikacja odbywa się po magistrali RS-485 z protokołem MODBUS RTU. Urządzenie zasilane napięciem 9-30 V DC, o szerokości 1 modułu (18 mm), montowane na szynie TH35. Wejścia tolerują napięcie 6-30 V AC/DC, co zapewnia uniwersalność sygnalizacji. Pobór mocy wynosi zaledwie 0,3 W, a stopień ochrony IP20 pozwala na bezpieczną pracę w rozdzielnicy.

• Napięcie zasilania 9÷30 V DC: szeroki zakres napięcia umożliwia zasilanie z różnych źródeł w instalacjach sterowniczych.
• 4 wejścia cyfrowe 6÷30 V AC/DC: możliwość podłączenia czujników, przycisków lub sygnałów różnego typu (AC i DC) bez dodatkowych konwerterów.
• Interfejs RS-485 z protokołem MODBUS RTU (tryb SLAVE): łatwa integracja z systemami automatyki, sterownikami PLC i HMI; parametry transmisji (1200-115200 bps, 8 bitów danych, 1/1.5/2 bity stopu, parzystość EVEN/ODD/NONE) w pełni konfigurowalne.
• Adresacja 1÷247: możliwość pracy wielu modułów na jednej magistrali, idealne do rozbudowy systemów.
• Montaż na szynie 35 mm (1 moduł 18 mm): oszczędność miejsca w rozdzielnicy, szybki i standardowy montaż.

Zgodność z Normami

Moduł MAX-MR-DI-4LO spełnia wymogi europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Dzięki stopniowi ochrony IP20 urządzenie nadaje się do montażu w suchych rozdzielnicach.

Zastosowanie

Moduł przeznaczony jest do zewnętrznego rozszerzania liczby wejść cyfrowych w systemach sterowania PLC i automatyki budynkowej.

• Rozbudowa sterowników PLC o dodatkowe wejścia do monitorowania stanów czujników i przycisków.
• Zbieranie sygnałów z obiektów przemysłowych (czujniki krańcowe, kontaktrony, termostaty) i przekazywanie ich do systemu nadrzędnego poprzez MODBUS RTU.
• Integracja z systemami BMS i automatyki budynkowej – zdalne odczytywanie stanów wejść z centralnego sterownika.
• Zastosowanie w aplikacjach IoT i telemetrii, gdzie wymagane jest przesyłanie sygnałów binarnych po RS-485.

Wskazówki Montażowe

Montaż i podłączenie modułu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Do zacisków śrubowych można podłączać przewody o przekroju do 1,5 mm², a moment dokręcający wynosi 0,4 Nm – należy stosować moment klucz dynamometryczny zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego obciążenia i temperatury pracy (-20 do 50°C).

FAQ

• Jaki jest stopień ochrony modułu MAX-MR-DI-4LO? Moduł posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm i brak ochrony przed wilgocią – przeznaczony do montażu w suchych pomieszczeniach (rozdzielnica).
• Jakie napięcie mogą przyjmować wejścia cyfrowe? Wejścia tolerują napięcie od 6 do 30 V zarówno AC, jak i DC, dzięki czemu można podłączać sygnały z różnych źródeł bez osobnego konwertera.
• Czy moduł może komunikować się z wieloma urządzeniami jednocześnie? Tak, moduł pracuje jako SLAVE w sieci MODBUS RTU po RS-485. Można ustawić adres od 1 do 247, co pozwala na podłączenie wielu modułów do jednej magistrali.
