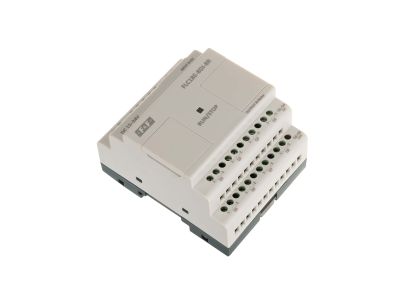

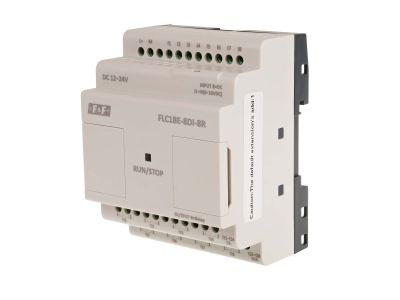

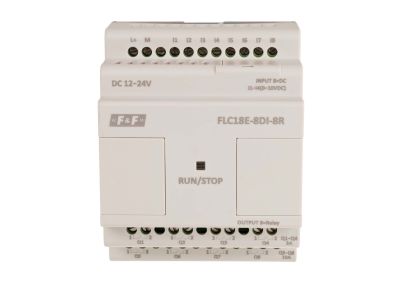

Moduł rozszerzeń wejść cyfrowych i wyjść przekaźnikowych | FLC18E-8DI-8R F&F

Opis i Kluczowe Cechy

Moduł rozszerzeń FLC18E-8DI-8R to urządzenie umożliwiające rozbudowę systemu sterowania o 8 wejść cyfrowych (w tym 4 uniwersalne analogowe/cyfrowe) oraz 8 wyjść przekaźnikowych o obciążalności 10 A każde. Zasilany napięciem 12–24 V DC, zapewnia elastyczność w integracji z różnymi sterownikami PLC i systemami automatyki.

• 8 wejść cyfrowych (4xAI/DI + 4xDI): Umożliwia podłączenie czujników, przycisków i sygnałów analogowych lub cyfrowych, co zwiększa liczbę punktów wejściowych systemu bez konieczności wymiany sterownika głównego.
• 8 wyjść przekaźnikowych o obciążalności 10 A: Każdy przekaźnik może przełączać odbiorniki o znacznym prądzie, np. silniki, oświetlenie czy zawory, zapewniając bezpieczną i niezawodną pracę bez ryzyka przegrzania styków.
• Zasilanie 12–24 V DC: Szeroki zakres napięcia zasilania ułatwia integrację z typowymi zasilaczami stosowanymi w automatyce i rozdzielnicach.
• Uniwersalne wejścia AI/DI: Cztery wejścia można konfigurować jako analogowe (np. 0–10 V, 4–20 mA) lub cyfrowe, co pozwala na podłączenie różnorodnych czujników (temperatury, ciśnienia, zbliżeniowych) w jednym module.
• Łatwa rozbudowa systemu: Dodanie 8 wejść i 8 wyjść bez zmiany istniejącego sterownika – oszczędność czasu i kosztów modernizacji linii produkcyjnej czy instalacji budynkowej.

Zgodność z Normami

Moduł FLC18E-8DI-8R został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, posiada oznakowanie CE. Produkt przeznaczony do instalacji w rozdzielnicach i szafach sterowniczych w obiektach przemysłowych i komercyjnych.

Zastosowanie

Moduł rozszerzeń FLC18E-8DI-8R znajduje zastosowanie wszędzie tam, gdzie wymagane jest zwiększenie liczby punktów wejściowych i wyjściowych w istniejącym systemie sterowania. Sprawdza się zarówno w automatyce budynkowej, jak i w maszynach przemysłowych.

• Rozbudowa sterowników PLC – dodanie 8 wejść i 8 wyjść przekaźnikowych bez konieczności wymiany jednostki centralnej.
• Sterowanie oświetleniem, roletami i HVAC w inteligentnych budynkach – odbiór sygnałów z czujników i przełączanie odbiorników za pomocą styków 10 A.
• Systemy alarmowe i sygnalizacyjne – monitorowanie wejść cyfrowych (np. kontaktronów) i załączanie syren, lampek ostrzegawczych przez przekaźniki.
• Automatyzacja linii produkcyjnych – podłączenie enkoderów, czujników położenia, przycisków sterowniczych oraz siłowników zaworów i silników.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Prace należy prowadzić przy odłączonym napięciu zasilania. Moduł mocuje się na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Przewody podłączyć zgodnie ze schematem producenta, zachowując odpowiedni przekrój dobrany do prądu obciążenia (maks. 10 A na wyjście przekaźnikowe). Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz ustawienia zworek konfiguracyjnych (jeśli występują).

FAQ

• Czy wejścia AI/DI mogą pracować jako analogowe? Tak, 4 wejścia oznaczone jako AI/DI można konfigurować jako wejścia analogowe (np. 0–10 V lub 4–20 mA) lub cyfrowe, w zależności od potrzeb aplikacji. Dokładny sposób konfiguracji znajduje się w instrukcji producenta.
• Jaki jest maksymalny prąd obciążenia styków przekaźników? Każde wyjście przekaźnikowe ma maksymalną obciążalność prądową 10 A (przy odpowiednim napięciu i rodzaju obciążenia – szczegółowe parametry w karcie katalogowej).
• Jakie napięcie zasilania jest wymagane? Moduł wymaga stabilizowanego napięcia stałego w zakresie 12–24 V DC. Należy dobrać zasilacz o wydajności prądowej odpowiedniej dla sumarycznego poboru modułu i ewentualnych obciążeń zewnętrznych.
