Moduł rozszerzeń WEJŚĆ analogowych, z wyjściem MODBUS RTU, 1 moduł | MAX-MR-AI-1 F&F

Alternatywny kod produktu: MA-AI-1

Opis i Kluczowe Cechy

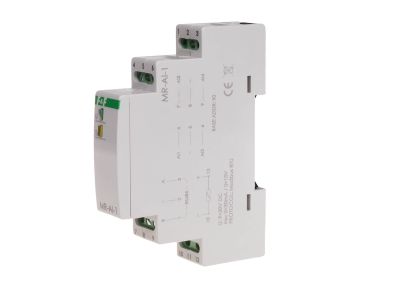

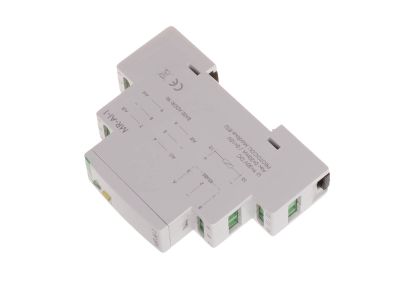

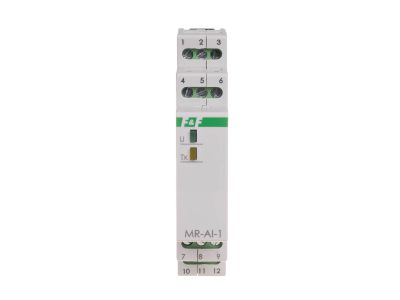

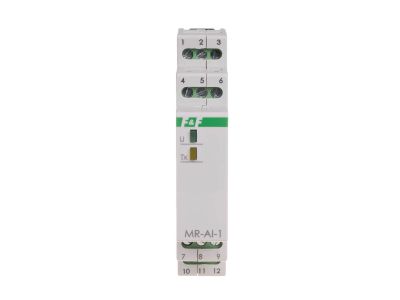

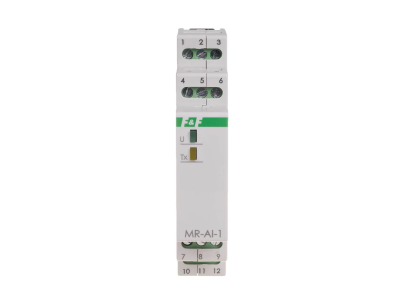

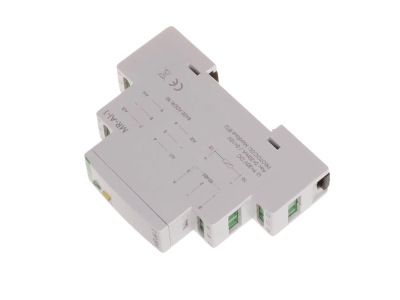

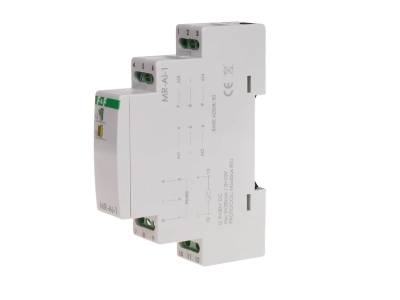

Moduł MAX-MR-AI-1 to inteligentne rozszerzenie wejść analogowych z interfejsem MODBUS RTU. Posiada 4 uniwersalne wejścia konfigurowalne na zakres prądowy 0÷20 mA lub napięciowy 0÷10 V, co pozwala na podłączenie różnorodnych czujników i przetworników. Zasilany napięciem stałym w zakresie 9÷30 V DC, charakteryzuje się niskim poborem mocy (1 W) i kompaktową obudową o szerokości 1 modułu (18 mm). Dzięki komunikacji przez port RS-485 zgodnie z protokołem MODBUS RTU (tryb SLAVE) stanowi elastyczne narzędzie do zdalnego monitorowania i sterowania w systemach automatyki.

• 4 wejścia analogowe (0÷20 mA / 0÷10 V): uniwersalność podłączenia czujników prądowych i napięciowych – jedna platforma do różnych aplikacji pomiarowych.
• Komunikacja MODBUS RTU przez RS-485: łatwa integracja z większością sterowników PLC i systemów SCADA; prędkość transmisji regulowana od 1200 do 115200 bit/s.
• Szeroki zakres napięcia zasilania 9÷30 V DC: dopasowanie do typowych zasilaczy przemysłowych (24 V DC) oraz bateryjnych układów awaryjnych.
• Niski pobór mocy (1 W) i prądu (30 mA): minimalne obciążenie zasilacza, możliwość stosowania w aplikacjach energooszczędnych.
• Kompaktowa obudowa 1 modułu (18 mm) z montażem na szynie TH35: oszczędność miejsca w szafie sterowniczej, łatwa rozbudowa istniejących układów.

Zgodność z Normami

Moduł MAX-MR-AI-1 spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada znak CE. Zastosowana konstrukcja oraz materiały są zgodne z europejskimi standardami bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC). Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach rozdzielnic i szaf sterowniczych. Montaż na szynie DIN 35 mm odbywa się zgodnie z systemem modułowym DIN.

Zastosowanie

Moduł MR-AI-1 został zaprojektowany jako zewnętrzne urządzenie rozszerzające wejścia analogowe sterowników programowalnych PLC oraz innych systemów automatyki komunikujących się przez MODBUS RTU. Sprawdza się wszędzie tam, gdzie wymagane jest zdalne odczytywanie sygnałów analogowych i przesyłanie ich do nadrzędnego kontrolera.

• Rozbudowa istniejących sterowników PLC o dodatkowe kanały analogowe w systemach sterowania procesami przemysłowymi.
• Zdalny monitoring sygnałów z czujników ciśnienia, temperatury, wilgotności, natężenia przepływu (z przetwornikami 0÷10 V lub 4÷20 mA).
• Automatyka budynkowa – zbieranie danych z czujników oświetlenia, temperatury w strefach HVAC i przesyłanie do BMS.
• Laboratoria i linie produkcyjne – integracja z systemami rejestracji danych (DAQ) oraz panelami operatorskimi.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Moduł zatrzaskuje się na szynie montażowej TH35 (DIN). Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju max. 2,5 mm²; moment dokręcający wynosi 0,4 Nm. Przewody sygnałowe i komunikacyjne należy prowadzić z zachowaniem separacji od kabli energetycznych, aby uniknąć zakłóceń EMC. Przed podaniem napięcia należy sprawdzić poprawność połączeń i ustawień adresu oraz parametrów transmisji (prędkość, parzystość, bity stopu) zgodnie z dokumentacją producenta.

FAQ

• Jaki jest zakres napięcia zasilania modułu MAX-MR-AI-1? Moduł zasilany jest napięciem stałym w zakresie od 9 do 30 V DC. Maksymalny pobór prądu wynosi 30 mA, a pobór mocy 1 W.
• Jaką funkcję pełni protokół MODBUS RTU i jak skonfigurować adres? Moduł pracuje jako urządzenie SLAVE na magistrali RS-485. Protokół MODBUS RTU umożliwia odczyt wartości z 4 wejść analogowych przez sterownik nadrzędny. Adres urządzenia może być ustawiony w zakresie 1÷247 (szczegóły konfiguracji – w dokumentacji technicznej).
• Jaki stopień ochrony posiada moduł? Stopień ochrony wynosi IP20. Urządzenie jest przeznaczone do montażu w suchych, osłoniętych miejscach, np. w rozdzielnicach lub szafach sterowniczych.
