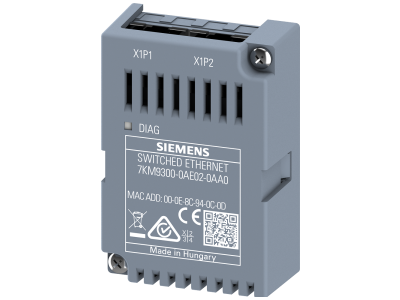

Moduł rozszerzeń Switched Ethernet PROFINET Module V3 | 7KM9300-0AE02-0AA0 Siemens

Alternatywny kod produktu: 7KM93000AE020AA0

Opis i Kluczowe Cechy

Moduł rozszerzeń Switched Ethernet PROFINET V3 (symbol 7KM9300-0AE02-0AA0) to wtykowy moduł sieci przemysłowej, dedykowany do współpracy z urządzeniami serii 7KM PAC3200, 3220, 4200 oraz 3VA COM100/800. Zapewnia szybką i niezawodną transmisję danych w standardzie PROFINET, umożliwiając integrację z systemami automatyki przemysłowej.

• Wtykowa konstrukcja modułu: Ułatwia szybki montaż i demontaż bez konieczności stosowania dodatkowych narzędzi, skracając czas instalacji.
• Standard PROFINET: Zapewnia wysoką szybkość transmisji danych (do 100 Mbps) i niskie opóźnienia, kluczowe dla systemów czasu rzeczywistego.
• Zgodność z seriami 7KM PAC i 3VA COM: Bezpośrednia kompatybilność z wymienionymi urządzeniami, eliminująca potrzebę stosowania dodatkowych konwerterów.
• Wbudowany przełącznik Ethernet: Umożliwia tworzenie rozgałęzionych struktur sieciowych bez konieczności stosowania zewnętrznych switchy.
• Niezawodność w środowiskach przemysłowych: Odporność na wibracje, zakłócenia elektromagnetyczne i zmienne warunki środowiskowe.

Zgodność z Normami

Moduł spełnia wymagania norm przemysłowych dotyczących komunikacji sieciowej, w tym standard PROFINET zgodny z normami IEC 61158 i IEC 61784. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Moduł rozszerzeń Switched Ethernet PROFINET V3 znajduje zastosowanie w systemach automatyki przemysłowej, gdzie wymagana jest szybka, niezawodna i skalowalna komunikacja sieciowa.

• Integracja z licznikami energii serii 7KM PAC (np. do monitorowania zużycia energii w czasie rzeczywistym).
• Rozbudowa sieci PROFINET w systemach sterowania maszyn i linii produkcyjnych.
• Podłączenie urządzeń 3VA COM100/800 (np. do zdalnego monitoringu parametrów sieci energetycznej).
• Tworzenie rozgałęzionych struktur sieciowych w halach produkcyjnych lub budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami w zakresie sieci przemysłowych. Przed rozpoczęciem prac należy odłączyć zasilanie urządzenia nadrzędnego. Moduł wpiąć w dedykowane gniazdo na urządzeniu docelowym, zgodnie z oznaczeniami na złączach. Po podłączeniu zasilania sprawdzić poprawność działania w oprogramowaniu diagnostycznym. Unikać podłączania kabli Ethernet podczas pracy systemu – może to spowodować uszkodzenie portów sieciowych.

FAQ

• Czy moduł jest kompatybilny z innymi standardami sieci przemysłowych (np. Modbus, Ethernet/IP)? Moduł jest dedykowany wyłącznie dla standardu PROFINET. Kompatybilność z innymi protokołami nie została potwierdzona w danych produktu.
• Jaka jest maksymalna długość kabla Ethernet? Maksymalna długość kabla nie została określona w danych produktu. Zaleca się stosowanie się do zaleceń producenta urządzeń nadrzędnych oraz standardów PROFINET.
• Czy moduł wymaga osobnego zasilania? Zasilanie modułu odbywa się poprzez port sieciowy urządzenia nadrzędnego – nie jest wymagane dodatkowe zasilanie.
