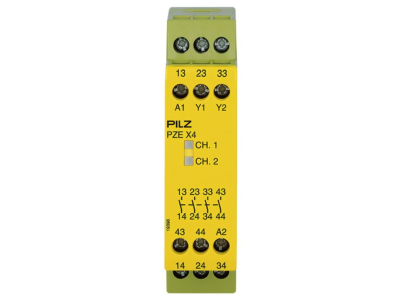

Moduł rozszerzeń PZE X4 24VDC 4n/o | 774585 Pilz

Opis i Kluczowe Cechy

Moduł rozszerzeń PZE X4 24VDC 4n/o renomowanej marki PILZ to zaawansowany komponent automatyki przemysłowej, zaprojektowany w celu zwiększenia liczby dostępnych styków bezpieczeństwa w istniejących systemach sterowania. Urządzenie to pełni rolę jednostki rozszerzającej, która współpracuje z bazowymi przekaźnikami bezpieczeństwa, umożliwiając bezpieczne odłączenie większej liczby obwodów wykonawczych. Moduł charakteryzuje się napięciem zasilania wynoszącym 24 V DC, co jest standardem w nowoczesnych szafach sterowniczych, zapewniając pełną kompatybilność z systemami niskonapięciowymi.

• Cztery styki zwierne (4 n/o): Urządzenie wyposażone jest w cztery beznapięciowe styki bezpieczeństwa typu NO, które gwarantują niezawodne rozłączanie obwodów w sytuacjach awaryjnych.
• Kompaktowa obudowa: Szerokość modułu została zoptymalizowana pod kątem oszczędności miejsca na szynie montażowej, co jest kluczowe w gęsto upakowanych rozdzielnicach.
• Wysoka trwałość mechaniczna: Zastosowane materiały stykowe zapewniają długą żywotność nawet przy częstych cyklach łączeniowych.
• Sygnalizacja LED: Wbudowane diody diagnostyczne pozwalają na błyskawiczną weryfikację stanu pracy modułu oraz obecności napięcia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Moduł PZE X4 spełnia wymagania normy EN ISO 13849-1, co pozwala na jego stosowanie w aplikacjach wymagających najwyższego poziomu zapewnienia bezpieczeństwa (PL e). Dodatkowo, urządzenie jest zgodne z normą IEC 62061, osiągając poziom nienaruszalności bezpieczeństwa SIL CL 3. Posiada certyfikację CE oraz UL, co potwierdza jego dopuszczenie do użytku na rynkach globalnych i gwarantuje najwyższą jakość wykonania.

Zastosowanie

Moduł rozszerzeń PILZ PZE X4 znajduje szerokie zastosowanie w przemyśle maszynowym oraz procesowym. Jest idealnym rozwiązaniem wszędzie tam, gdzie podstawowy przekaźnik bezpieczeństwa nie posiada wystarczającej liczby styków wyjściowych do obsłużenia wszystkich elementów wykonawczych, takich jak styczniki silnikowe, zawory pneumatyczne czy hamulce bezpieczeństwa. Typowe aplikacje obejmują:

• Systemy wyłączników awaryjnych (E-STOP) w rozbudowanych liniach produkcyjnych.
• Monitorowanie osłon bezpieczeństwa i rygli elektromagnetycznych.
• Integracja z kurtynami świetlnymi i matami naciskowymi.
• Zabezpieczanie gniazd zrobotyzowanych i pras hydraulicznych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel elektrotechniczny. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Okablowanie: Należy stosować przewody o odpowiednim przekroju, dostosowanym do obciążenia prądowego styków. Zaleca się stosowanie tulejek zaciskowych dla zapewnienia trwałego połączenia elektrycznego.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednim momentem, aby uniknąć przegrzewania się styków i zapewnić odporność na wibracje.
• Wentylacja: Należy zachować odpowiednie odstępy między sąsiednimi aparatami w celu zapewnienia optymalnej cyrkulacji powietrza i odprowadzania ciepła.
• Podłączenie zasilania: Należy upewnić się, że polaryzacja napięcia 24V DC jest prawidłowa, co zapobiegnie uszkodzeniu elektroniki modułu.

FAQ

1. Czy moduł PZE X4 może pracować samodzielnie?
Nie, PZE X4 jest modułem rozszerzeń i wymaga jednostki bazowej (np. przekaźnika PNOZ) do sterowania sygnałem wejściowym bezpieczeństwa.

2. Jaki jest stopień ochrony obudowy?
Obudowa modułu posiada standardowy stopień ochrony IP40, natomiast zaciski przyłączeniowe IP20, co wymaga montażu urządzenia w zamkniętej szafie sterowniczej.

3. Czy styki wyjściowe są odseparowane galwanicznie?
Tak, styki bezpieczeństwa są stykami bezpotencjałowymi, co pozwala na sterowanie obwodami o różnych poziomach napięć, zachowując pełną separację od obwodu zasilania modułu.
