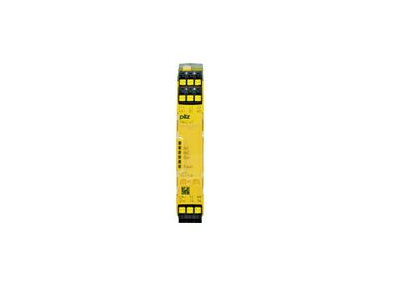

Moduł rozszerzeń PNOZ s7 C 24VDC 4 n/o 1 n/c | 751107 Pilz

Opis i Kluczowe Cechy

Moduł rozszerzeń PNOZ s7 C o numerze katalogowym 751107 to zaawansowane rozwiązanie z renomowanej serii PNOZsigma firmy PILZ, zaprojektowane w celu zwiększenia liczby dostępnych styków bezpieczeństwa w systemach sterowania. Urządzenie zasilane jest napięciem stałym 24 V DC, co gwarantuje kompatybilność z większością standardowych szaf sterowniczych. Moduł został wyposażony w cztery beznapięciowe styki zwierne (4 n/o) pełniące funkcję wyjść bezpieczeństwa oraz jeden styk pomocniczy rozwierny (1 n/c), który umożliwia skuteczną diagnostykę i monitorowanie stanu urządzenia.

• Technologia zacisków sprężynowych (C): Oznaczenie 'C' w nazwie modelu wskazuje na zastosowanie zacisków typu push-in, które znacząco skracają czas montażu i zapewniają odporność na wstrząsy oraz wibracje.
• Kompaktowa obudowa: Szerokość modułu wynosząca zaledwie 17,5 mm pozwala na optymalne wykorzystanie przestrzeni na szynie DIN.
• Wysoka obciążalność: Styki wyjściowe zostały zaprojektowane tak, aby bezpiecznie przełączać prądy robocze przy zachowaniu najwyższych standardów niezawodności.
• Sygnalizacja LED: Zintegrowane diody elektroluminescencyjne informują operatora o stanie zasilania oraz statusie przełączenia kanałów wyjściowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa maszynowego. Moduł PNOZ s7 C może być stosowany w aplikacjach wymagających najwyższych poziomów zapewnienia bezpieczeństwa (PL e zgodnie z EN ISO 13849-1) oraz poziomów nienaruszalności bezpieczeństwa (SIL CL 3 zgodnie z EN IEC 62061). Urządzenie posiada certyfikację CE oraz UL, co potwierdza jego dopuszczenie do użytku na rynkach globalnych. Dzięki separacji galwanicznej między obwodami sterowania a obwodami wyjściowymi, moduł zapewnia wysoki poziom ochrony przed przepięciami.

Zastosowanie

Moduł rozszerzeń PNOZ s7 C znajduje szerokie zastosowanie w przemyśle wytwórczym, gdzie konieczne jest powielenie sygnałów bezpieczeństwa pochodzących z jednostek bazowych, takich jak przekaźniki PNOZ s3, s4 czy s5. Jest idealnym rozwiązaniem w systemach nadzorujących wyłączniki awaryjne (E-STOP), bramki bezpieczeństwa, kurtyny świetlne oraz maty naciskowe. Dzięki swojej niezawodności, moduł jest powszechnie stosowany w liniach montażowych, robotyce przemysłowej oraz w zaawansowanych systemach transportu wewnętrznego.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm wewnątrz obudowy o stopniu ochrony co najmniej IP54, aby zapobiec zanieczyszczeniu styków. Dzięki zastosowaniu złącza typu 'connector' (dostępnego osobno), moduł można połączyć z jednostką bazową bez konieczności żmudnego okablowania obwodów sterujących. Przewody o przekroju znamionowym dostosowanym do obciążenia należy wprowadzać do zacisków sprężynowych, co eliminuje potrzebę okresowego dokręcania śrub. Należy pamiętać o zachowaniu odpowiednich odstępów wentylacyjnych, jeśli moduł pracuje przy maksymalnym obciążeniu prądowym w wysokiej temperaturze otoczenia.

FAQ

• Czy moduł PNOZ s7 C może pracować samodzielnie? Nie, jest to moduł rozszerzeń, który do poprawnego działania wymaga połączenia z jednostką bazową (np. przekaźnikiem bezpieczeństwa z serii PNOZsigma).
• Jaka jest różnica między wersją standardową a wersją 'C'? Wersja 'C' posiada zaciski sprężynowe (push-in), podczas gdy wersja standardowa wyposażona jest w tradycyjne zaciski śrubowe.
• Czy styk 1 n/c może być użyty w obwodzie bezpieczeństwa? Nie, styk rozwierny (n/c) w tym modelu pełni funkcję wyłącznie pomocniczą/diagnostyczną i nie powinien być wykorzystywany jako element wykonawczy w obwodzie bezpieczeństwa.
