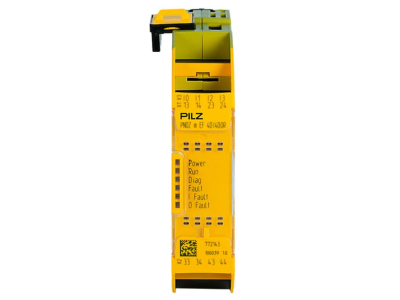

Moduł rozszerzeń PNOZ m EF 4DI4DOR | 772143 Pilz

Opis i Kluczowe Cechy

Moduł rozszerzeń PNOZ m EF 4DI4DOR o numerze katalogowym 772143 to zaawansowany komponent systemu sterowania bezpieczeństwem PNOZmulti 2, zaprojektowany przez renomowanego producenta PILZ. Urządzenie to służy do rozbudowy jednostki bazowej o dodatkowe zasoby wejść i wyjść, co pozwala na elastyczne dopasowanie systemu do specyficznych wymagań aplikacji przemysłowej. Moduł został wyposażony w 4 wejścia cyfrowe, które umożliwiają monitorowanie stanów czujników bezpieczeństwa, oraz 4 wyjścia przekaźnikowe (DOR - Digital Output Relay), zapewniające galwaniczną izolację obwodów wykonawczych.

• Wysoka gęstość sygnałów: Integracja 4 wejść i 4 wyjść w jednej obudowie o szerokości zaledwie 22,5 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.
• Niezawodność przekaźnikowa: Wyjścia przekaźnikowe gwarantują bezpieczne odłączanie obwodów o różnych poziomach napięć, co jest kluczowe w systemach Safety.
• Diagnostyka LED: Frontowy panel wyposażony w diody sygnalizacyjne pozwala na błyskawiczną weryfikację stanu pracy modułu oraz statusu poszczególnych kanałów wejściowych i wyjściowych.
• Komunikacja systemowa: Moduł łączy się z jednostką centralną poprzez dedykowaną magistralę systemową, co zapewnia szybką wymianę danych i spójność logiki bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z najwyższymi standardami bezpieczeństwa funkcjonalnego. Moduł PNOZ m EF 4DI4DOR spełnia wymagania normy EN ISO 13849-1 na poziomie Performance Level e (PL e) oraz normy IEC 62061 na poziomie SIL CL 3. Dzięki temu może być stosowany w najbardziej wymagających aplikacjach, gdzie ryzyko wystąpienia awarii musi być zminimalizowane do absolutnego minimum. Urządzenie posiada również certyfikację CE oraz UL, co potwierdza jego dopuszczenie do użytku na rynkach globalnych.

Zastosowanie

Moduł rozszerzeń PILZ 772143 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki, gdzie wymagana jest kontrola funkcji bezpieczeństwa. Jest idealnym rozwiązaniem do monitorowania wyłączników awaryjnych (E-STOP), ryglowania osłon, barier świetlnych oraz mat naciskowych. Dzięki wyjściom przekaźnikowym, moduł doskonale sprawdza się w sterowaniu stycznikami mocy, hamulcami silników oraz innymi elementami wykonawczymi, które wymagają separacji potencjałów. Branże takie jak automotive, przemysł spożywczy, opakowaniowy oraz obróbka metalu to naturalne środowiska pracy dla tego komponentu.

Wskazówki Montażowe

Montaż modułu PNOZ m EF 4DI4DOR powinien odbywać się na standardowej szynie DIN 35 mm wewnątrz szafy sterowniczej o stopniu ochrony co najmniej IP54, aby zapewnić odpowiednie warunki pracy elektroniki. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jednostki bazowej jest odłączone. Moduł należy wpiąć w magistralę systemową po lewej lub prawej stronie jednostki centralnej (zgodnie z konfiguracją w programie PNOZmulti Configurator). Do podłączenia przewodów zaleca się stosowanie tulejek zaciskowych, a moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją techniczną, aby uniknąć poluzowania połączeń pod wpływem drgań.

FAQ

• Czy moduł wymaga osobnego zasilania? Moduł pobiera zasilanie niezbędne do pracy elektroniki wewnętrznej z magistrali systemowej, jednak obwody wyjściowe przekaźników wymagają doprowadzenia odpowiedniego napięcia sterującego dla odbiorników.
• Jak skonfigurować wejścia i wyjścia tego modułu? Konfiguracja odbywa się w sposób graficzny za pomocą oprogramowania PNOZmulti Configurator, gdzie użytkownik przypisuje funkcje logiczne do fizycznych zacisków modułu.
• Czy wyjścia przekaźnikowe są bezpieczne? Tak, wyjścia zostały zaprojektowane w technologii zapewniającej wysoki poziom bezpieczeństwa, umożliwiając realizację funkcji zatrzymania awaryjnego zgodnie z kategorią 4 normy EN ISO 13849-1.
