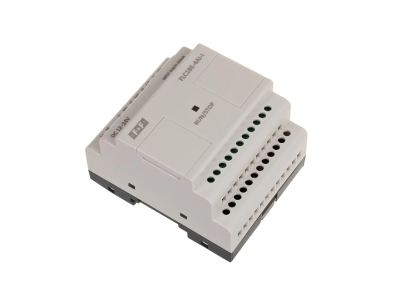

Moduł rozszerzeń analogowych wejść prądowych | FLC18E-4AI-I F&F

Opis i Kluczowe Cechy

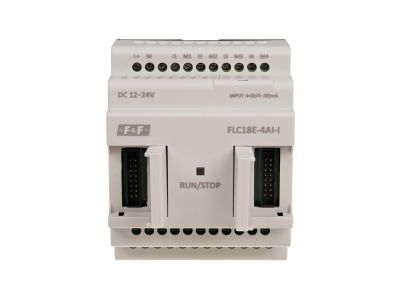

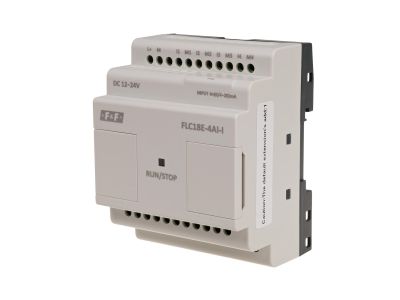

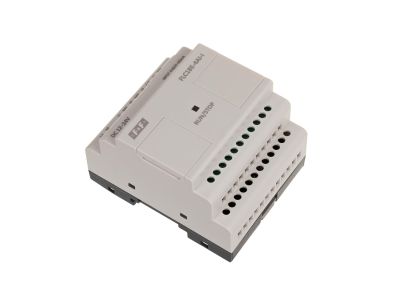

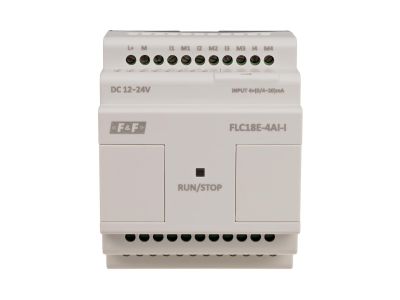

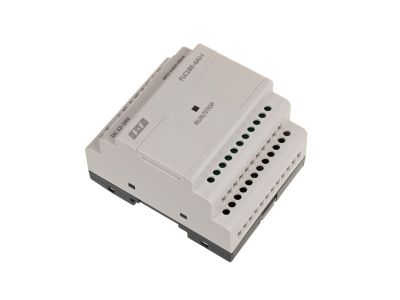

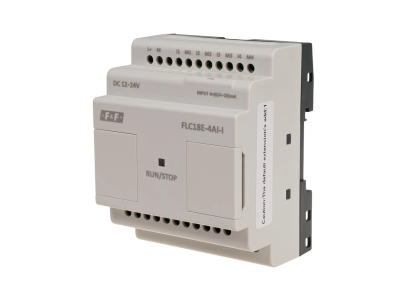

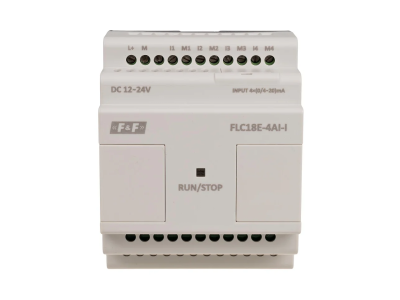

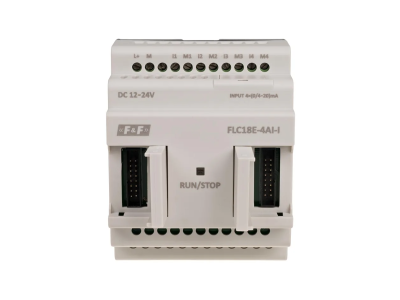

Moduł rozszerzeń analogowych FLC18E-4AI-I przeznaczony jest do akwizycji sygnałów prądowych w systemach sterowania. Wyposażony w 4 niezależne wejścia analogowe o zakresie pomiarowym 0/4–20 mA, rozdzielczości 10 bit i czasie przetwarzania 50 ms. Zasilany napięciem 12–24 V DC, montowany na szynie TH35. Odporny na chwilowe zaniki napięcia do 5 ms, co zapewnia ciągłość pomiarów w niestabilnych warunkach zasilania.

• 4 wejścia analogowe AI1÷AI4: umożliwiają jednoczesny pomiar czterech sygnałów prądowych, co pozwala na efektywne monitorowanie wielu procesów bez konieczności stosowania dodatkowych modułów.
• Zakres pomiarowy 0/4–20 mA: kompatybilność z czujnikami standardowymi 4–20 mA oraz możliwość pomiaru w pełnym zakresie 0–20 mA, co zapewnia elastyczność w doborze czujników.
• Rozdzielczość 10 bit: precyzyjne odwzorowanie sygnału analogowego na wartość cyfrową z dokładnością do 1/1024 zakresu, co przekłada się na wiarygodny odczyt.
• Czas przetwarzania 50 ms: szybkie aktualizacje wartości pomiarowych, odpowiednie dla aplikacji wymagających krótkiego czasu reakcji, np. w sterowaniu procesami.
• Napięcie zasilania 12÷24 V DC i pobór mocy 1 W: niski pobór energii oraz szeroki zakres napięcia zasilania ułatwiają integrację z istniejącymi systemami sterowania.

Zgodność z Normami

Moduł FLC18E-4AI-I został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach o stopniu ochrony IP20, w suchych pomieszczeniach.

Zastosowanie

Moduł rozszerzeń analogowych FLC18E-4AI-I znajduje zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagany jest pomiar sygnałów prądowych z czujników. Idealnie sprawdza się jako rozszerzenie modułów CPU serii FLC18.

• Monitorowanie poziomów cieczy, ciśnienia, temperatury za pomocą czujników 4–20 mA.
• Sterowanie procesami w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja) z precyzyjnym pomiarem sygnałów analogowych.
• Integracja z modułami CPU FLC18-12DI-6R w celu rozbudowy systemu o wejścia analogowe dla zaawansowanych aplikacji sterujących.
• Pomiar natężenia przepływu, poziomu napełnienia lub zużycia energii w systemach BMS i IoT.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia – zalecane 1,5 mm². Moment dokręcający zacisków śrubowych: 0,4 Nm (zgodnie z dokumentacją producenta). Należy zapewnić temperaturę pracy w zakresie od -20°C do +55°C oraz unikać kondensacji wilgoci.

FAQ

• Czy moduł FLC18E-4AI-I można podłączyć do czujników z wyjściem 4–20 mA? Tak, zakres pomiarowy 0/4–20 mA jest w pełni kompatybilny z czujnikami standardowymi 4–20 mA oraz 0–20 mA.
• Jaki jest stopień ochrony modułu? Stopień ochrony IP20 – moduł przeznaczony jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnicy.
• Z jakimi modułami CPU współpracuje ten moduł? Moduł został zaprojektowany do współpracy z modułami CPU FLC18-12DI-6R. Szczegółowe informacje o kompatybilności znajdują się w dokumentacji producenta.
