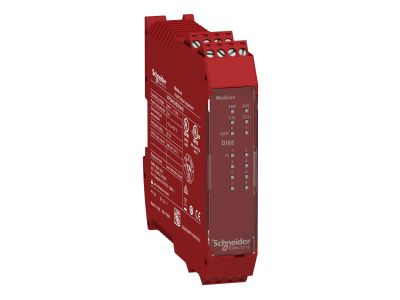

Moduł rozszerzeń. 8 WE, zaciski śrubowe | XPSMCMDI0800 Schneider Electric

Opis i Kluczowe Cechy

Moduł rozszerzeń XPSMCMDI0800 firmy Schneider Electric (gama Preventa Safety) to bezpieczny moduł rozszerzenia wejść przeznaczony do systemów automatyki bezpieczeństwa. Wyposażony w 8 wejść dyskretnych typu PNP oraz zaciski śrubowe, umożliwia łatwe rozbudowanie funkcji monitorowania i sterowania w istniejących instalacjach bezpieczeństwa. Dzięki standardowym zaciskom śrubowym zapewnia szybki i pewny montaż przewodów, co skraca czas instalacji.

• 8 wejść dyskretnych PNP: Umożliwiają podłączenie czujników bezpieczeństwa (np. wyłączników krańcowych, przycisków awaryjnych) z wyjściem PNP, co ułatwia integrację z modułami sterującymi.
• Zaciski śrubowe: Solidne połączenie elektryczne zapewniające długotrwałą niezawodność, łatwe w montażu i demontażu przewodów.
• Zgodność z systemem Preventa Safety: Moduł dedykowany do współpracy z centralnymi modułami bezpieczeństwa XPSMCM, co gwarantuje pełną kompatybilność i łatwe rozszerzanie funkcji.
• Typ wyjścia dyskretnego PNP: Możliwość sygnalizacji stanu lub zasilania czujników z wyjściem PNP, co zwiększa elastyczność konfiguracji.
• Kompaktowa konstrukcja: Moduł przeznaczony do montażu na szynie TH35 (DIN), co oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Moduł XPSMCMDI0800 został zaprojektowany zgodnie z obowiązującymi normami europejskimi w zakresie bezpieczeństwa maszyn (dyrektywa maszynowa) oraz standardami DIN. Posiada oznakowanie CE, potwierdzające zgodność z wymaganiami Unii Europejskiej. Produkt przeznaczony jest do stosowania w systemach bezpieczeństwa do kategorii SIL 3 / PL e (w zależności od konfiguracji całego systemu – szczegóły w dokumentacji systemu Preventa Safety).

Zastosowanie

Moduł rozszerzeń wejść XPSMCMDI0800 stosowany jest w układach sterowania bezpieczeństwem, gdzie wymagane jest zwiększenie liczby monitorowanych punktów wejściowych. Znajduje zastosowanie w automatyce przemysłowej, maszynach, liniach produkcyjnych oraz w systemach zabezpieczeń.

• Rozbudowa systemów bezpieczeństwa maszyn – dodawanie dodatkowych czujników bezpieczeństwa (wyłączników krańcowych, barier świetlnych, mat naciskowych).
• Sterowanie impulsowe do przekaźników bezpieczeństwa lub modułów PLC w pętli bezpieczeństwa.
• Sygnalizacja stanu pracy i diagnostyka – poprzez wyjście PNP można przesyłać informację o stanie wejść do nadrzędnego układu sterowania.
• Automatyka budynkowa w strefach o podwyższonym ryzyku, gdzie wymagane są redundantne wejścia bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie modułu XPSMCMDI0800 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną systemu (zalecane max. 2,5 mm² dla zacisków śrubowych). Moment dokręcania zacisków śrubowych – stosować się do wartości podanej w instrukcji producenta. Przed uruchomieniem należy sprawdzić poprawność podłączenia wszystkich wejść i wyjść.

FAQ

• Jakiego typu są wejścia w module XPSMCMDI0800? Wejścia są dyskretne, typu PNP (źródłowe). Oznacza to, że sygnał aktywny jest podawany poprzez podanie napięcia dodatniego na wejście względem wspólnego minusa.
• Czy moduł ma diody sygnalizacyjne (LED)? W dostarczonych danych nie podano informacji o diodach LED. W standardowej konfiguracji moduły serii XPSMCM mogą nie posiadać sygnalizacji na płycie czołowej – stan wejść można odczytać poprzez system nadrzędny.
• Jaki stopień ochrony (IP) ma moduł? W kartach katalogowych produktów automatyki przemysłowej, w zależności od obszaru zastosowania, moduły przewidziane są do montażu w szafie sterowniczej o odpowiednim stopniu ochrony (np. IP20). Brak szczegółowych danych na temat samego modułu – zaleca się montaż w suchym i czystym środowisku (typ IP20).
