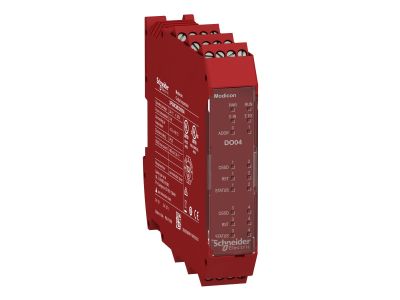

Moduł rozszerzeń 4 WY, zaciski śrubowe | XPSMCMDO0004 Schneider Electric

Opis i Kluczowe Cechy

Moduł rozszerzeń XPSMCMDO0004 z gamy automatyki bezpieczeństwa Preventa Safety firmy Schneider Electric to niezawodne rozwiązanie do rozbudowy systemów sterowania bezpieczeństwem. Wyposażony w 4 konfigurowalne wyjścia, które mogą pracować jako wyjścia bezpieczeństwa OSSD (do bezpośredniego sterowania stycznikami lub napędami) lub jako wyjścia diagnostyczne. Połączenie elektryczne realizowane za pomocą zacisków śrubowych zapewnia pewny i trwały montaż. Wyjścia dyskretne typu PNP oraz izolowane wejścia dyskretne gwarantują elastyczność integracji z istniejącymi systemami sterowania.

• 4 konfigurowalne wyjścia: każde wyjście może być programowane jako wyjście bezpieczeństwa OSSD lub wyjście diagnostyczne – maksymalna elastyczność w projektowaniu układów bezpieczeństwa.
• Wyjścia bezpieczeństwa OSSD: umożliwiają bezpośrednie sterowanie stycznikami bezpieczeństwa i napędami, podnosząc poziom bezpieczeństwa całej instalacji.
• Zaciski śrubowe: trwałe i odporne na wibracje połączenie przewodów, łatwe w montażu i serwisie.
• Izolowane wejścia dyskretne: zwiększają odporność na zakłócenia i zapewniają separację galwaniczną w torach sygnałowych.
• Wyjścia typu PNP: kompatybilne z większością nowoczesnych sterowników PLC i systemów automatyki – upraszczają integrację.

Zgodność z Normami

Moduł XPSMCMDO0004 został zaprojektowany zgodnie z wymaganiami dyrektywy maszynowej 2006/42/WE oraz odpowiadającymi jej normami europejskimi dla systemów sterowania bezpieczeństwem. Posiada oznaczenie CE.

Zastosowanie

Moduł rozszerzeń przeznaczony jest do rozbudowy istniejących układów automatyki bezpieczeństwa w maszynach i liniach produkcyjnych. Umożliwia zwiększenie liczby bezpiecznych wyjść bez konieczności wymiany głównego modułu bezpieczeństwa.

• Sterowanie stycznikami bezpieczeństwa w aplikacjach wymagających redundancji sygnałów STOP.
• Podawanie impulsów bezpieczeństwa do przekaźników lub styczników w systemach zatrzymania awaryjnego.
• Sygnalizacja stanów diagnostycznych (np. gotowość, błąd) na panelach operatorskich lub sterownikach PLC.
• Rozbudowa wyjść w zestawach bezpieczeństwa dla pras, robotów, taśmociągów i innych maszyn.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie DIN TH35. Moment dokręcania zacisków śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Do czego służą wyjścia OSSD w tym module? Wyjścia OSSD (Output Signal Switching Device) to bezpieczne wyjścia półprzewodnikowe zaprojektowane do bezpośredniego sterowania stycznikami bezpieczeństwa lub napędami w układach o wysokim poziomie bezpieczeństwa.
• Czy moduł ma podświetlenie LED sygnalizujące stan? W danych technicznych nie przewidziano diod LED ani sygnalizacji wizualnej na module. Stan pracy można odczytać poprzez konfigurację wyjść diagnostycznych i podłączenie do sterownika.
• Czy wyjścia można konfigurować – które jako bezpieczne, a które jako diagnostyczne? Tak, każde z 4 wyjść można niezależnie skonfigurować (np. za pomocą oprogramowania lub przełączników w zależności od wersji systemu). Szczegółowe instrukcje konfiguracji znajdują się w dokumentacji technicznej.
