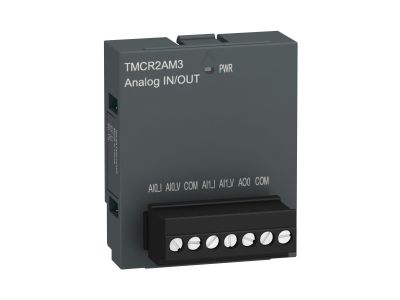

Moduł rozszerzeń 2 WE ANA + 1 WY ANA | TMCR2AM3 Schneider Electric

Opis i Kluczowe Cechy

Moduł rozszerzeń 2 WE ANA + 1 WY ANA to zaawansowany element do budowy systemów automatyki przemysłowej, dedykowany do sterowników PLC klasy podstawowej. Umożliwia rozbudowę funkcjonalności poprzez dodanie 2 wejść analogowych i 1 wyjścia analogowego, z możliwością konfiguracji sygnałów napięciowych (0-10V, 0-5V) lub prądowych (0-20mA, 4-20mA). Wysoka rozdzielczość 16 bitów gwarantuje precyzyjne pomiary i sterowanie. Połączenia realizowane są za pomocą ekranowanej skrętki na dedykowanych blokach zaciskowych śrubowych.

• Konfiguracja sygnałów analogowych: Wejścia i wyjścia obsługują tryby napięciowe (0-10V, 0-5V) i prądowe (0-20mA, 4-20mA) – elastyczność w doborze czujników i elementów wykonawczych.
• Rozdzielczość 16 bitów: Zapewnia wysoką dokładność pomiarów i sterowania, kluczową w precyzyjnych aplikacjach przemysłowych.
• Ekranowana skrętka: Redukuje zakłócenia elektromagnetyczne, co podnosi niezawodność transmisji sygnałów.
• Bloki zaciskowe śrubowe: Ułatwiają szybki i pewny montaż przewodów, zapewniając trwałe połączenia w trudnych warunkach przemysłowych.
• Kompatybilność z PLC klasy podstawowej: Idealne rozwiązanie do systemów automatyki wymagających prostoty i efektywności kosztowej.

Zgodność z Normami

Moduł spełnia wymagania norm IEC/EN 61131-2 (sterowniki programowalne), UL 508 (urządzenia sterujące) oraz IEC/EN 61010-2-201 (wyposażenie elektroniczne pomiarowe). Posiada oznakowanie CE i jest przeznaczony do stosowania w instalacjach zgodnych z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Moduł 2 WE ANA + 1 WY ANA znajduje zastosowanie w systemach automatyki przemysłowej, gdzie wymagane jest precyzyjne sterowanie i monitoring procesów.

• Pomiar i regulacja parametrów w układach sterowania wentylacją, klimatyzacją (HVAC) lub systemach grzewczych.
• Monitoring sygnałów z czujników analogowych (np. temperatury, ciśnienia, przepływu) w maszynach produkcyjnych.
• Sterowanie elementami wykonawczymi (zawory, siłowniki) z sygnałami analogowymi w liniach technologicznych.
• Rozbudowa funkcjonalności sterowników PLC w małych i średnich systemach automatyki.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną sterownika PLC. Przed instalacją należy odłączyć zasilanie oraz upewnić się, że sterownik jest w trybie programowania. Moduł należy wsunąć w dedykowane gniazdo na sterowniku, a następnie zabezpieczyć pokrywę. Połączenia sygnałowe wykonywać ekranowanymi przewodami, zachowując odpowiednią polaryzację i ekranowanie. Przestrzegać schematu podłączenia z dokumentacji produktu.

FAQ

• Jakie typy sygnałów obsługuje moduł? Moduł obsługuje sygnały napięciowe (0-10V, 0-5V) i prądowe (0-20mA, 4-20mA), co umożliwia współpracę z większością standardowych czujników i elementów wykonawczych.
• Jaka jest rozdzielczość pomiarowa modułu? Rozdzielczość wynosi 16 bitów, co zapewnia wysoką dokładność zarówno pomiarów, jak i sterowania w systemach automatyki.
• Czy moduł jest kompatybilny z innymi sterownikami PLC? Moduł został zaprojektowany do współpracy ze sterownikami klasy podstawowej, jednak zaleca się weryfikację kompatybilności z dokumentacją konkretnego sterownika.
