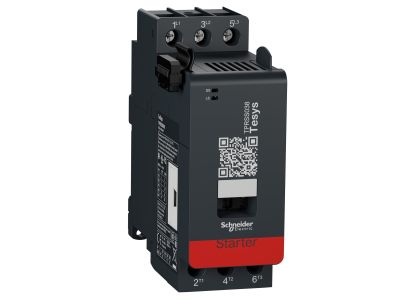

Moduł rozrusznika DOL wersja safety I=38A (AC-3) 18,5kW, TeSys Island | TPRSS038 Schneider Electric

Opis i Kluczowe Cechy

Moduł rozrusznika bezpośredniego (DOL) w wersji safety z serii TeSys Island to zaawansowane rozwiązanie cyfrowe od Schneider Electric, zaprojektowane do precyzyjnego sterowania i ochrony silników elektrycznych. Urządzenie charakteryzuje się prądem znamionowym 38 A w kategorii AC-3, co pozwala na efektywną obsługę jednostek napędowych o mocy do 18,5 kW przy napięciu 400 V (lub 20 hp przy 480 V). Jako element innowacyjnego systemu TeSys Island, moduł ten integruje się z magistralą komunikacyjną poprzez moduł TPRBC, co umożliwia pełną cyfryzację procesów sterowania.

• Zaawansowana ochrona silnika: Moduł oferuje szeroki zakres nastaw przeciążenia termicznego od 0,76 A do 38 A z możliwością wyboru klasy wyłączania w zakresie 5-30, co pozwala na idealne dopasowanie do charakterystyki rozruchowej silnika.
• Kompleksowa diagnostyka: System monitoruje parametry takie jak utrata fazy, asymetria prądowa, odwrócenie fazy oraz wykrywa prąd doziemienia.
• Ochrona mechaniczna: Funkcje wykrywania zablokowanego wirnika (zacięcie) oraz zbyt długiego rozruchu (przeciągnięcie) chronią układ napędowy przed kosztownymi awariami.
• Monitorowanie energii: Przy współpracy z modułem napięciowym TPRVM001, urządzenie dostarcza precyzyjne dane o mocy czynnej, biernej oraz całkowitym zużyciu energii.
• Bezpieczeństwo cyfrowe: Certyfikat Achilles na poziomie 2 gwarantuje wysoką odporność na cyberzagrożenia w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i jakości. Moduł TPRSS038 spełnia wymagania międzynarodowych norm takich jak IEC 61508, co w połączeniu z modułem bezpieczeństwa TPRSM001 pozwala na implementację w systemach bezpieczeństwa maszynowego. Urządzenie posiada certyfikaty UL, CSA, CCC oraz EAC, co umożliwia jego stosowanie na rynkach globalnych. Dodatkowo, jako produkt z etykietą Green Premium, jest w pełni zgodny z dyrektywami RoHS oraz rozporządzeniem REACh, co potwierdza dbałość producenta o środowisko naturalne.

Zastosowanie

Rozrusznik TeSys Island znajduje zastosowanie w nowoczesnych aplikacjach przemysłowych, gdzie kluczowa jest niezawodność i szybka diagnostyka. Jest idealnym rozwiązaniem dla producentów maszyn (OEM) budujących inteligentne linie produkcyjne, systemy transportu bliskiego oraz układy pompowe i wentylacyjne. Dzięki funkcjom safety, moduł doskonale sprawdza się w aplikacjach wymagających bezpiecznego wyłączenia momentu obrotowego silnika przy zachowaniu pełnej komunikacji z systemem nadrzędnym PLC.

Wskazówki Montażowe

Montaż modułu TPRSS038 odbywa się w sposób intuicyjny na standardowej szynie DIN 35 mm. Urządzenie jest częścią modułowej wyspy TeSys Island, co oznacza, że łączy się z sąsiednimi modułami za pomocą dedykowanych łączników magistrali, eliminując konieczność skomplikowanego okablowania sterowniczego. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować zalecane przez producenta momenty dokręcania zacisków prądowych, aby zapewnić trwały styk i uniknąć przegrzewania się połączeń.
• Konfiguracja: Programowanie parametrów ochronnych odbywa się za pomocą narzędzia EcoStruxure Motor Control Configurator, co pozwala na szybkie uruchomienie bez konieczności ręcznego ustawiania potencjometrów.
• Chłodzenie: Należy zachować odpowiednie odstępy wentylacyjne w szafie sterowniczej zgodnie z dokumentacją techniczną systemu TeSys Island.

FAQ

• Czy moduł może pracować samodzielnie? Nie, moduł TPRSS038 wymaga do pracy modułu komunikacyjnego TPRBC (Bus Coupler), który zarządza całą wyspą TeSys Island.
• Jakie dane pomiarowe są dostępne bez modułu napięciowego? Standardowo moduł monitoruje prądy, liczbę cykli przełączania oraz liczbę usterek. Do pomiaru mocy i energii niezbędny jest moduł TPRVM001.
• Co oznacza funkcja Safety w tym modelu? Oznacza to, że moduł może być częścią funkcji bezpieczeństwa (np. STO), jeśli współpracuje z modułem interfejsu bezpieczeństwa TPRSM001 i odpowiednim zewnętrznym przekaźnikiem bezpieczeństwa.
