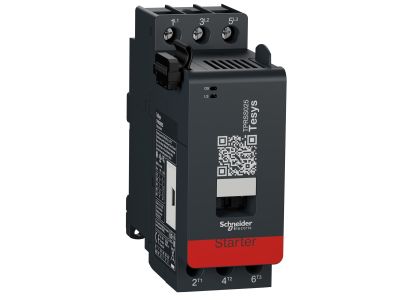

Moduł rozrusznika DOL wersja safety I=25A (AC-3) 7,5kW, TeSys Island | TPRSS025 Schneider Electric

Opis i Kluczowe Cechy

Moduł rozrusznika bezpośredniego (Direct-On-Line) TeSys Island o numerze katalogowym TPRSS025 to zaawansowane rozwiązanie klasy safety, zaprojektowane przez Schneider Electric dla nowoczesnych systemów automatyki przemysłowej. Urządzenie charakteryzuje się prądem znamionowym 25 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie i ochronę silników o mocy do 11 kW przy napięciu 400 V (lub 15 hp przy 480 V). Jako element innowacyjnego systemu TeSys Island, moduł ten integruje funkcje sterowania, monitorowania oraz zaawansowanej diagnostyki w jednej, kompaktowej obudowie montowanej na szynie DIN.

• Zaawansowana ochrona silnika: Moduł oferuje szeroki zakres nastaw przeciążenia termicznego od 0,5 A do 25 A z możliwością wyboru klasy wyłączania w zakresie 5-30, co pozwala na precyzyjne dopasowanie do charakterystyki rozruchowej napędu.
• Diagnostyka i monitoring: Urządzenie monitoruje parametry takie jak asymetria faz, utrata fazy, odwrócenie fazy oraz wykrywa prąd doziemienia. Dodatkowo chroni przed zablokowaniem wirnika (zacięciem) oraz zbyt długim rozruchem (przeciągnięciem).
• Cyberbezpieczeństwo: Posiada certyfikat Achilles na poziomie 2, co gwarantuje wysoką odporność na cyberzagrożenia w środowisku przemysłowym.
• Zarządzanie energią: Przy współpracy z modułem napięciowym TPRVM001, system umożliwia pomiar mocy czynnej, biernej oraz energii, a także śledzenie liczby cykli przełączania i rejestrację usterek.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i jakości. Moduł TPRSS025 spełnia wymagania międzynarodowych norm takich jak IEC 61508, co w połączeniu z modułem bezpieczeństwa TPRSM001 pozwala na jego implementację w krytycznych układach bezpieczeństwa maszynowego. Urządzenie posiada certyfikaty zgodności UL, CSA, CCC oraz EAC, co umożliwia jego stosowanie na rynkach całego świata. Dodatkowo, jako produkt z etykietą Green Premium, jest w pełni zgodny z dyrektywami RoHS oraz rozporządzeniem REACh, co potwierdza dbałość producenta o aspekty ekologiczne.

Zastosowanie

Moduł rozrusznika TeSys Island znajduje zastosowanie w szeroko pojętym przemyśle, szczególnie tam, gdzie wymagana jest wysoka dostępność maszyn oraz integracja z systemami IIoT (Industrial Internet of Things). Jest idealnym rozwiązaniem dla producentów maszyn (OEM) budujących zaawansowane linie produkcyjne, systemy transportowe oraz układy pompowe i wentylacyjne. Dzięki funkcjom safety, moduł doskonale sprawdza się w aplikacjach wymagających bezpiecznego zatrzymania napędu zgodnie z rygorystycznymi wymogami bezpieczeństwa funkcjonalnego.

Wskazówki Montażowe

Montaż modułu TPRSS025 odbywa się na standardowej szynie DIN 35 mm w ramach konfiguracji wyspy TeSys Island. Kluczowe jest zapewnienie poprawnego połączenia z modułem komunikacyjnym TPRBC (Bus Coupler), który zarządza wymianą danych wewnątrz wyspy. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwały i bezpieczny styk elektryczny, co minimalizuje ryzyko przegrzania przy prądzie znamionowym 25 A. System TeSys Island eliminuje potrzebę skomplikowanego okablowania sterowniczego dzięki zastosowaniu magistrali wewnętrznej, co znacząco skraca czas montażu i uruchomienia rozdzielnicy.

FAQ

• Czy moduł może pracować samodzielnie? Nie, moduł TPRSS025 jest częścią systemu TeSys Island i do poprawnego działania wymaga modułu komunikacyjnego TPRBC.
• Jakie jest maksymalne napięcie łączeniowe? Urządzenie jest przystosowane do pracy w sieciach o napięciu znamionowym izolacji do 690 V AC.
• Czy moduł wspiera funkcje predykcyjne? Tak, dzięki monitorowaniu liczby cykli łączeniowych oraz prądów obciążenia, system pozwala na planowanie konserwacji zapobiegawczej, co redukuje nieplanowane przestoje.
