Moduł rozrusznika DOL I=9 A (AC-3) / 4 kW, TeSys Island | TPRST009 Schneider Electric

Opis i Kluczowe Cechy

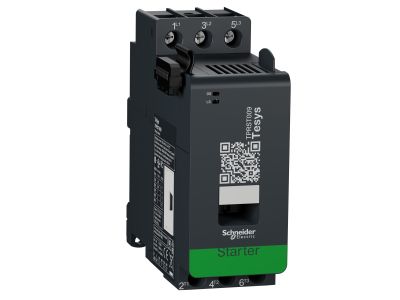

Moduł rozrusznika bezpośredniego (DOL) TeSys Island o numerze katalogowym TPRST009 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o nowoczesnych systemach automatyki przemysłowej. Urządzenie jest 3-polowym elementem wykonawczym o prądzie znamionowym 9 A, dedykowanym do sterowania silnikami o mocy do 4 kW przy napięciu 400 V AC (co odpowiada 5 hp przy 480 V). Dzięki integracji z magistralą komunikacyjną wyspy TPRBC, moduł nie tylko załącza obciążenie, ale staje się inteligentnym punktem pomiarowym i ochronnym w architekturze Industry 4.0.

• Szeroki zakres ochrony: Moduł oferuje zintegrowane zabezpieczenie termiczne z możliwością nastawy w zakresie od 0,18 A do 9 A oraz wybór klasy wyłączania od 5 do 30, co pozwala na precyzyjne dopasowanie do charakterystyki rozruchowej silnika.
• Zaawansowana diagnostyka: System monitoruje parametry takie jak asymetria faz, utrata fazy, odwrócenie fazy oraz wykrywa prąd doziemienia, co znacząco minimalizuje ryzyko awarii napędu.
• Monitoring obciążenia: W połączeniu z modułem napięciowym TPRVM001, urządzenie dostarcza precyzyjne dane o mocy czynnej, biernej oraz zużyciu energii, a także zlicza cykle przełączania i rejestruje historię usterek.
• Bezpieczeństwo cyfrowe: Produkt posiada certyfikat Achilles na poziomie 2, co gwarantuje wysoką odporność na cyberzagrożenia w sieciach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co potwierdzają liczne certyfikaty. Moduł spełnia wymagania norm IEC, UL, CSA, CCC oraz EAC, co umożliwia jego stosowanie na rynkach całego świata. Dodatkowo, jako produkt z etykietą Green Premium, jest w pełni zgodny z dyrektywami RoHS oraz rozporządzeniem REACh, co świadczy o dbałości producenta o środowisko naturalne i ograniczenie substancji niebezpiecznych.

Zastosowanie

Moduł TPRST009 znajduje szerokie zastosowanie w inteligentnych centrach sterowania silnikami (MCC) oraz w rozproszonych systemach sterowania maszyn. Jest idealnym rozwiązaniem dla branży spożywczej, logistycznej oraz wodno-kanalizacyjnej, gdzie kluczowa jest ciągłość procesów i szybka diagnostyka. Dzięki możliwości monitorowania zablokowanego wirnika (zacięcie) oraz wykrywania długiego rozruchu (przeciągnięcie), moduł doskonale sprawdza się przy sterowaniu pompami, wentylatorami oraz przenośnikami taśmowymi o mocy do 4 kW.

Wskazówki Montażowe

Montaż modułu odbywa się w sposób beznarzędziowy na standardowej szynie DIN 35 mm w ramach konfiguracji wyspy TeSys Island. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Połączenie z magistralą: Moduł musi być fizycznie połączony z łącznikiem magistrali TPRBC za pomocą dedykowanych złączy bocznych.
• Okablowanie siłowe: Należy stosować przewody o odpowiednim przekroju dostosowanym do prądu 9 A, dbając o zachowanie zalecanego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania styków.
• Konfiguracja programowa: Parametryzacja zakresu prądowego (0,18-9 A) oraz klasy wyzwalania odbywa się poprzez narzędzia inżynierskie Schneider Electric (np. EcoStruxure Machine Expert), co eliminuje konieczność ręcznego ustawiania potencjometrów.

FAQ

• Czy moduł TPRST009 może pracować samodzielnie? Nie, moduł jest częścią systemu TeSys Island i do poprawnej pracy wymaga jednostki centralnej (łącznika magistrali) TPRBC.
• Jakie napięcie izolacji posiada ten rozrusznik? Znamionowe napięcie izolacji wynosi 690 V, co pozwala na bezpieczną pracę w standardowych sieciach przemysłowych.
• Czy urządzenie mierzy zużycie energii? Tak, pomiar mocy czynnej, biernej oraz energii jest dostępny, pod warunkiem, że w danej wyspie zainstalowany jest moduł napięciowy TPRVM001.
• Co oznacza certyfikat Achilles Level 2? Jest to potwierdzenie, że urządzenie przeszło rygorystyczne testy pod kątem bezpieczeństwa sieciowego, chroniąc system przed nieautoryzowanym dostępem i atakami typu DoS.
