Moduł rozrusznika DOL I=80 A (AC-3) /37 kW, TeSys Island | TPRST080 Schneider Electric

Opis i Kluczowe Cechy

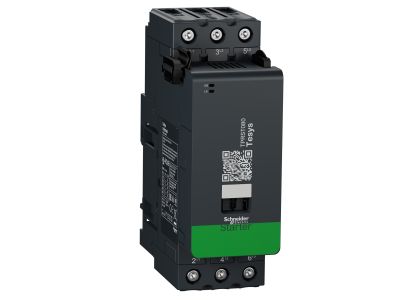

Moduł rozrusznika bezpośredniego (DOL) TeSys Island o numerze katalogowym TPRST080 to zaawansowane rozwiązanie cyfrowe od Schneider Electric, zaprojektowane do precyzyjnego sterowania i ochrony silników elektrycznych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 80 A w kategorii użytkowania AC-3, co pozwala na efektywną obsługę silników o mocy do 37 kW przy napięciu 400 V (lub 40 hp przy 480 V). Jako element innowacyjnego systemu TeSys Island, moduł ten integruje się z magistralą komunikacyjną poprzez łącznik TPRBC, co umożliwia pełną cyfryzację procesów sterowania napędami.

Kluczową zaletą modułu jest jego wszechstronność w zakresie ochrony. Urządzenie oferuje szeroki zakres nastawy przeciążenia termicznego od 4 A do 80 A, z możliwością wyboru klasy wyłączania w przedziale od 5 do 30. Dzięki temu inżynierowie mogą precyzyjnie dopasować charakterystykę zabezpieczenia do specyfiki konkretnego obciążenia. Moduł monitoruje parametry pracy w czasie rzeczywistym, wykrywając takie anomalie jak utrata fazy, asymetria prądowa, odwrócenie faz, zbyt długi rozruch (przeciągnięcie) czy zablokowanie wirnika (zacięcie). Dodatkowo, wbudowana funkcja wykrywania prądu doziemienia oraz ogranicznik częstotliwości załączeń znacząco wydłużają żywotność podłączonych maszyn.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty międzynarodowe. Moduł spełnia wymagania norm IEC, UL, CSA, CCC oraz EAC, co gwarantuje jego niezawodność na rynkach globalnych. Szczególną uwagę poświęcono bezpieczeństwu cyfrowemu – urządzenie posiada certyfikat cyberbezpieczeństwa Achilles na poziomie 2, co jest kluczowe w dobie integracji systemów OT z sieciami IT.

W ramach strategii zrównoważonego rozwoju, produkt posiada etykietę Green Premium. Jest w pełni zgodny z dyrektywami RoHS oraz rozporządzeniem REACh, co oznacza minimalizację wpływu na środowisko naturalne oraz brak substancji niebezpiecznych w składzie materiałowym.

Zastosowanie

Moduł TPRST080 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej, gdzie wymagana jest wysoka gęstość upakowania aparatury oraz zaawansowana diagnostyka. Jest idealnym rozwiązaniem dla:

• Przemysłowych układów pompowych i wentylacyjnych o mocy do 37 kW.
• Linii produkcyjnych wymagających precyzyjnego monitorowania zużycia energii (przy współpracy z modułem napięciowym TPRVM001).
• Systemów transportu bliskiego i przenośników, gdzie istotna jest ochrona przed zablokowaniem mechanizmu.
• Rozdzielnic inteligentnych, w których kluczowe jest zbieranie danych o liczbie cykli łączeniowych i historii usterek w celu predykcyjnego utrzymania ruchu.

Wskazówki Montażowe

Montaż modułu odbywa się w sposób intuicyjny na standardowej szynie DIN (35 mm). Jako element systemu modułowego, TPRST080 musi być połączony z innymi komponentami wyspy TeSys Island za pomocą dedykowanych złączy bocznych, co eliminuje konieczność stosowania skomplikowanego okablowania sterowniczego. Podczas instalacji należy zwrócić uwagę na:

• Zapewnienie odpowiedniego momentu dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków przy prądzie 80 A.
• Prawidłową konfigurację adresu modułu w oprogramowaniu inżynierskim EcoStruxure.
• Zachowanie odpowiednich odstępów wentylacyjnych zgodnie z dokumentacją techniczną producenta.
• Integrację z modułem napięciowym TPRVM001, jeśli wymagany jest pomiar mocy czynnej, biernej oraz energii.

FAQ

• Czy moduł może pracować samodzielnie bez łącznika TPRBC? Nie, moduł TPRST080 jest częścią systemu TeSys Island i do poprawnego działania oraz komunikacji wymaga jednostki centralnej (Bus Coupler) TPRBC.
• Jaki jest maksymalny prąd nastawy zabezpieczenia termicznego? Zakres nastawy prądu wynosi od 4 A do maksymalnie 80 A, co pozwala na elastyczne dopasowanie do silników o różnej mocy.
• Czy urządzenie pozwala na pomiar zużycia energii? Tak, monitorowanie mocy czynnej, biernej oraz energii jest możliwe, pod warunkiem, że w danej wyspie TeSys Island zainstalowany jest moduł napięciowy TPRVM001.
• Co oznacza certyfikat Achilles Level 2? Jest to potwierdzenie wysokiej odporności urządzenia na ataki cybernetyczne, co zapewnia ciągłość pracy i bezpieczeństwo danych w infrastrukturze przemysłowej.
