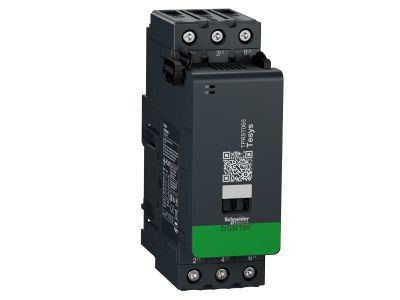

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1218091

EAN

3606489832773

Kod Producenta

TPRST065

Moduł rozrusznika DOL I=65 A (AC-3) /30 kW, TeSys Island

Informacja o Produkcie

Opis i Kluczowe Cechy

Moduł rozrusznika DOL (Direct On Line) o prądzie znamionowym 65A (symbol TPRST065) to zaawansowany element systemu TeSys Island przeznaczony do bezpośredniego sterowania, ochrony i monitorowania silników indukcyjnych do 30kW (40HP przy 480V) oraz obciążeń do 65A w sieciach 3-fazowych 690V. Montowany na szynie DIN współdzieli funkcjonalność z innymi modułami systemu TeSys Island, tworząc elastyczną i skalowalną architekturę sterowania.

Bezpośrednie sterowanie silników (DOL): Proste i niezawodne załączanie silników indukcyjnych bez układów rozruchowych – idealne do aplikacji z niskimi wymaganiami dotyczącymi rozruchu.
Kompleksowa ochrona silnika: Zabezpiecza przed przeciążeniem termicznym (nastawa 3,35–65A, klasa 5–30), utratą fazy, asymetrią napięcia, odwróceniem faz oraz zablokowanym wirnikiem (przeciągnięciem).
Monitorowanie parametrów elektrycznych: Rejestruje maksymalne i średnie wartości napięcia, prądu, mocy czynnej/biernej oraz energii – dane dostępne przy współpracy z modułem napięciowym TPRVM001.
Ograniczenie częstotliwości załączeń: Chroni układ przed zbyt częstymi cyklami pracy, wydłużając żywotność zestyków i silnika.
Certyfikacja Green Premium (RoHS/REACh): Zgodność z europejskimi przepisami dotyczącymi substancji niebezpiecznych i zrównoważonego rozwoju.

Zgodność z Normami

Moduł rozrusznika TPRST065 spełnia wymogi norm międzynarodowych: IEC 60947-4-1, UL 508, CSA C22.2 No. 14, GB/T 14048.4 oraz posiada certyfikaty CCC i EAC. Został wyposażony w certyfikat bezpieczeństwa cybernetycznego Achilles Level 2.

Zastosowanie

Moduł rozrusznika TPRST065 znajduje zastosowanie w systemach sterowania i ochrony silników indukcyjnych, głównie w aplikacjach przemysłowych wymagających bezpośredniego załączania i zaawansowanego monitoringu.

Napęd pomp, wentylatorów i sprężarek w instalacjach HVAC.
Sterowanie silnikami w maszynach pakujących, przenośnikach taśmowych i obrabiarkach.
Aplikacje w branży spożywczej, chemicznej i energetycznej – wszędzie tam, gdzie wymagana jest niezawodna ochrona silników.
Systemy TeSys Island w rozdzielnicach niskiego napięcia jako integralna część zintegrowanej architektury sterowania.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Moduł montować na szynie DIN zgodnie z wymiarami systemu TeSys Island, uwzględniając odpowiednie odstępy separacyjne (szczegóły w dokumentacji technicznej). Przed instalacją należy sprawdzić zgodność parametrów sieci (napięcie, prąd znamionowy) z możliwościami modułu. Połączenia elektryczne wykonać przewodami o odpowiednim przekroju, z zachowaniem zaleceń dotyczących momentów dokręcania zacisków (określonych w dokumentacji).

FAQ

Czy moduł TPRST065 wymaga dodatkowego zasilania sterującego? Tak – wymaga zasilania sterującego (nie podano napięcia sterowania w danych). Sprawdź dokumentację techniczną produktu lub kartę katalogową.
Jaka jest klasa wyłączania ochrony termicznej? Ochrona termiczna posiada klasę wyłączania 5–30 (nastawa regulowana w zakresie 3,35–65A).
Czy moduł współpracuje z innymi modułami TeSys Island? Tak – zaprojektowany do współpracy z innymi modułami systemu TeSys Island, tworząc zintegrowaną architekturę sterowania i monitoringu.
