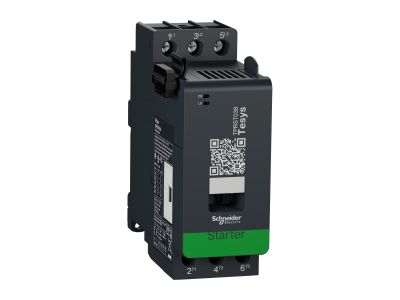

Moduł rozrusznika DOL I=38A (AC-3) 18,5kW, TeSys Island | TPRST038 Schneider Electric

Opis i Kluczowe Cechy

Moduł rozrusznika DOL (Direct On Line) o prądzie znamionowym 38A (symbol TPRST038) to zaawansowane rozwiązanie do bezpośredniego załączania silników indukcyjnych. Zaprojektowany w technologii TeSys Island, zapewnia kompleksową ochronę silnika (do 18,5 kW przy 400 V) oraz monitorowanie parametrów pracy. Montaż na szynie DIN umożliwia integrację z innymi modułami w systemach rozproszonych. Wysoka separacja galwaniczna i odporność na zakłócenia gwarantują niezawodność w trudnych warunkach przemysłowych.

• Prąd znamionowy 38A (AC-3): Bezpośrednie sterowanie silnikami o mocy do 18,5 kW przy 400 V, co eliminuje konieczność stosowania rozruszników pośrednich.
• Kompleksowa ochrona silnika: Wbudowane zabezpieczenia przed przeciążeniem termicznym, utratą fazy, asymetrią napięcia, odwróceniem faz oraz zwarciem doziemnym – minimalizują ryzyko awarii i uszkodzeń.
• Monitorowanie parametrów: Funkcje pomiarowe obejmują maksymalne/średnie napięcia i prądy, liczbę cykli pracy, liczbę awarii, moc czynną/bierną oraz energię – dane dostępne w systemach TeSys Island z modułem napięciowym TPRVM001.
• Montaż na szynie DIN: Uniwersalne rozwiązanie do integracji z innymi modułami elektrycznymi w szafach sterowniczych i rozdzielnicach.
• Certyfikaty międzynarodowe: Zgodność z normami IEC, UL, CSA, CCC i EAC, a także zrównoważona produkcja (Green Premium: RoHS/REACh) i certyfikat bezpieczeństwa cybernetycznego Achilles Level 2.

Zgodność z Normami

Moduł spełnia wymagania norm międzynarodowych, w tym IEC 60947-4-1 (rozruszniki i styczniki), IEC 60947-2 (wyłączniki), UL 508 (standardy bezpieczeństwa dla urządzeń sterujących) oraz CSA C22.2 No. 14 (przemysłowe sterowanie silnikami). Posiada certyfikację Green Premium (RoHS/REACh) i oznaczenie CE. Certyfikat bezpieczeństwa cybernetycznego Achilles Level 2 potwierdza odporność na ataki sieciowe.

Zastosowanie

Moduł rozrusznika DOL TPRST038 znajduje zastosowanie w systemach sterowania silnikami w przemyśle, energetyce i budownictwie. Jego zaawansowane funkcje ochronne i monitorujące sprawdzają się w aplikacjach wymagających wysokiej niezawodności.

• Bezpośrednie sterowanie silnikami wentylatorów, pomp, taśmociągów i innych maszyn przemysłowych.
• Ochrona silników o mocy do 18,5 kW w układach klimatyzacji, wentylacji i ogrzewania.
• Zastosowanie w szafach sterowniczych z systemem TeSys Island, umożliwiające scentralizowane monitorowanie i diagnostykę.
• Integracja z systemami automatyki przemysłowej (PLC) poprzez moduł napięciowy TPRVM001.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną TeSys Island. Przed podłączeniem należy upewnić się, że zasilanie jest odłączone, a napięcie w instalacji nie przekracza 690 V. Moduł montować na szynie DIN w ustalonej kolejności (sprawdź schematy połączeń w dokumentacji). Połączenia wykonywać przewodami o odpowiednim przekroju, z zachowaniem momentów dokręcania podanych w instrukcji. Po montażu przeprowadzić testy funkcjonalne, weryfikując działanie zabezpieczeń i monitorowanie parametrów.

FAQ

• Jakie są zalecane nastawy przeciążenia termicznego? Przeciążenie termiczne jest regulowane w zakresie 0,76–38 A z klasą wyłączania 5–30. Dokładną nastawę należy dobrać zgodnie z charakterystyką chronionego silnika (szczegóły w dokumentacji producenta modułu).
• Czy moduł wymaga dodatkowego zasilania sterowniczego? Tak, moduł rozrusznika DOL TPRST038 wymaga zasilania sterowniczego 24 V DC/AC (sprawdź dokumentację techniczną dla konkretnej wersji).
• Jakie są maksymalne parametry zwarciowe układu? Moduł jest zaprojektowany do pracy w układzie z maksymalnym prądem zwarciowym nieprzekraczającym 50 kA (dla 400 V AC). Dokładne dane znajdują się w karcie katalogowej urządzenia.
