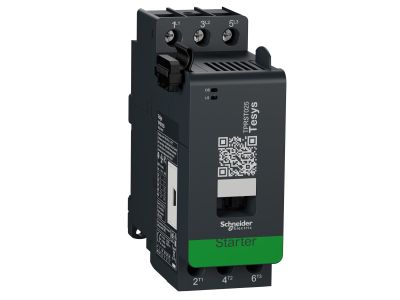

Moduł rozrusznika DOL I=25 A (AC-3) / 7,5 kW, TeSys Island | TPRST025 Schneider Electric

Opis i Kluczowe Cechy

Moduł rozrusznika bezpośredniego (DOL) TeSys Island o numerze katalogowym TPRST025 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o nowoczesnych systemach automatyki przemysłowej. Urządzenie jest 3-polowym elementem wykonawczym o prądzie znamionowym 25 A, zdolnym do pracy w obwodach o napięciu znamionowym izolacji do 690 V. W systemie TeSys Island moduł ten pełni rolę inteligentnego węzła, który nie tylko steruje pracą silników o mocy do 11 kW przy napięciu 400 V (co odpowiada 15 hp przy 480 V), ale również dostarcza precyzyjnych danych diagnostycznych.

• Szeroki zakres nastaw: Możliwość regulacji prądu przeciążenia termicznego w zakresie od 0,5 A do 25 A pozwala na elastyczne dopasowanie do parametrów konkretnego odbiornika.
• Zaawansowana ochrona: Moduł oferuje kompleksowe funkcje zabezpieczające, w tym ochronę przed utratą fazy, asymetrią prądową, odwróceniem faz oraz wykrywanie prądu doziemienia.
• Diagnostyka i monitoring: Urządzenie monitoruje liczbę cykli przełączania, liczbę wystąpienia usterek oraz parametry elektryczne takie jak prądy średnie i maksymalne. Przy współpracy z modułem napięciowym TPRVM001, system umożliwia pomiar mocy czynnej, biernej oraz zużycia energii.
• Bezpieczeństwo cyfrowe: Posiada certyfikat Achilles na poziomie 2, co gwarantuje wysoką odporność na cyberzagrożenia w środowisku Przemysłu 4.0.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co potwierdzają liczne certyfikaty. Moduł spełnia wymagania norm IEC, UL, CSA, CCC oraz EAC, co umożliwia jego stosowanie na rynkach całego świata. Dodatkowo, jako produkt z etykietą Green Premium, jest w pełni zgodny z dyrektywami RoHS oraz rozporządzeniem REACh, co świadczy o dbałości producenta o minimalizację wpływu na środowisko naturalne.

Zastosowanie

Moduł TPRST025 znajduje zastosowanie w inteligentnych centrach sterowania silnikami (MCC) oraz w rozproszonych systemach sterowania maszyn. Jest idealnym rozwiązaniem dla branży spożywczej, logistycznej oraz systemów HVAC, gdzie wymagana jest wysoka dostępność operacyjna i precyzyjne monitorowanie stanu urządzeń. Dzięki integracji z wyspą TPRBC, moduł pozwala na szybką wymianę danych z nadrzędnymi systemami PLC/SCADA, co znacząco skraca czas przestojów i ułatwia konserwację zapobiegawczą (predictive maintenance).

Wskazówki Montażowe

Montaż modułu odbywa się w sposób beznarzędziowy na standardowej szynie DIN 35 mm w ramach konfiguracji wyspy TeSys Island. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Połączenie z magistralą: Moduł musi być fizycznie połączony z modułem komunikacyjnym TPRBC za pomocą dedykowanych złączy bocznych.
• Okablowanie siłowe: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądu 25 A, dbając o zachowanie zalecanego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania styków.
• Konfiguracja: Parametryzacja urządzenia odbywa się za pośrednictwem narzędzi cyfrowych (np. EcoStruxure Motor Control Configurator), co eliminuje konieczność ręcznego ustawiania potencjometrów.

FAQ

• Czy moduł może pracować samodzielnie? Nie, moduł TPRST025 jest częścią systemu TeSys Island i do poprawnego działania wymaga modułu komunikacyjnego TPRBC (Bus Coupler).
• Jaka jest klasa wyzwalania przeciążeniowego? Urządzenie obsługuje szeroki zakres klas wyłączania od 5 do 30, co pozwala na zabezpieczenie silników o różnej charakterystyce rozruchu.
• Czy moduł mierzy zużycie energii? Tak, pomiar mocy czynnej, biernej oraz energii jest możliwy, pod warunkiem, że w danej wyspie zainstalowany jest moduł monitorowania napięcia TPRVM001.
